前面篇章:【连载】Revit入门级小教程(Ⅰ)——轴网与标高
                【连载】Revit入门级小教程(Ⅱ)——场地

【连载】Revit入门级小教程(Ⅲ)——梁和柱

五.楼板和屋顶
首先绘制楼板

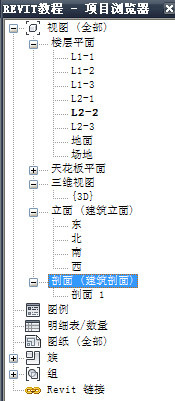

1.在项目浏览器中打开“L2-2”平面
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第1张图片

2.“常用”→“楼板”
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第2张图片

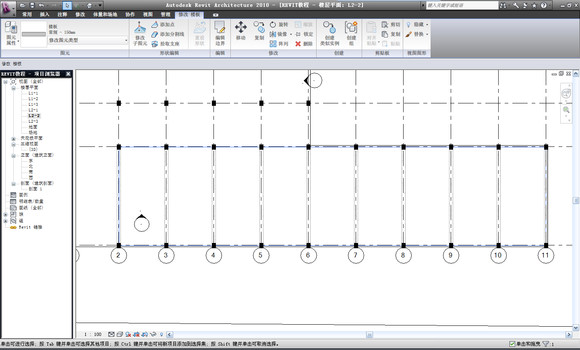

3.使用矩形工具,如图画出楼板轮廓,如果有开洞的楼板,在画楼板的时候将洞口画出来即可,也可以之后,点选楼板,使用“编辑轮廓”命令,来绘制洞口
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第3张图片

4.单击“完成楼板”
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第4张图片

5.默认楼板为“150mm”,我们来改成“100mm”,单击“图元属性”“类型属性”
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第5张图片

【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第6张图片

6.单击“重命名”,输入“100mm”,回车
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第7张图片

7.单击结构一栏中的“编辑“
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第8张图片

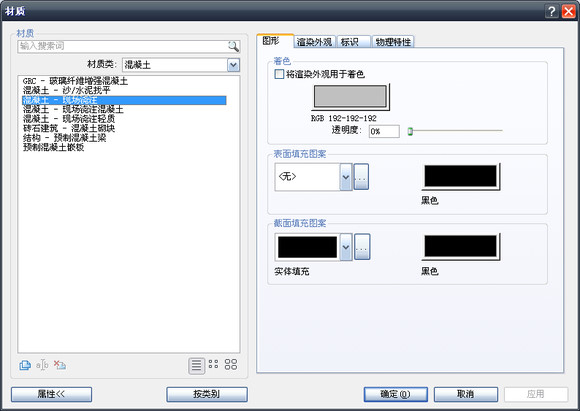

8.单击“材质”一栏中的“…”,选择“混凝土”→“现场浇注”,单击确定
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第9张图片

【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第10张图片

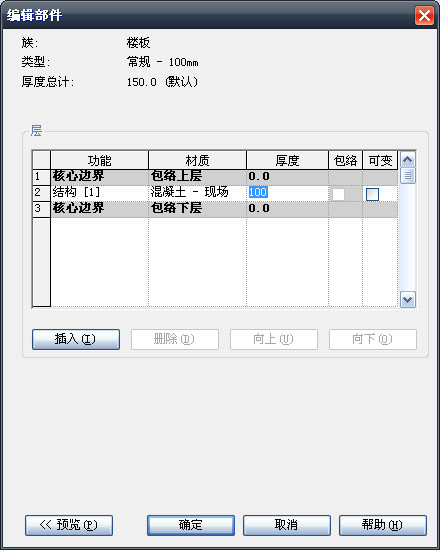

9.将楼板厚度改为100,单击确定
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第11张图片

10.在项目浏览器中,打开“剖面1”,查看剖面中的效果
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第12张图片

11.打开三维视图,查看三维视图中的效果
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第13张图片

楼板绘制完成以后,开始绘制屋顶
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第14张图片

1.打开三维视图,在“常用”选项卡中,选择屋顶
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第15张图片

屋顶有2种,迹线屋顶和拉伸屋顶,迹线屋顶即为一般的坡屋顶形式,绘制方法较为简单,这里不再赘述,这里详细说明一下拉伸屋顶

2.单击“拉伸屋顶”,出现工作平面窗口,选择“拾取一个平面”,单击确定
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第16张图片

3.在三维视图中,将鼠标放在柱子的一条边际线上,按“TAB”键可切换与该边际线相连的面,直至拾取柱子的一个外侧面,如图所示,单击
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第17张图片

工作平面是REVIT建模中的一个重要参照,设置工作平面以后,所有在建模过程中绘制的点线面都会放在这个工作平面上,通过设定不同的工作平面来进行绘制,REVIT可以完成一些复杂的形体建模,拥有工作平面的建模方式是一种很理性的建模方式。

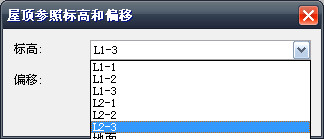

4.出现如下窗口,标高选择我们要绘制的屋顶标高“L2-3”
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第18张图片

5.为了让效果更明显一点,我们来绘制一个曲面屋顶,选择“样条曲线”工具
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第19张图片

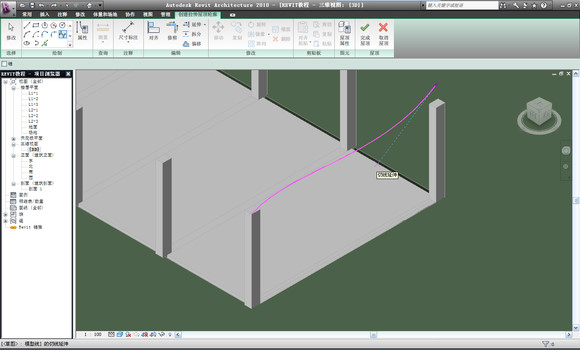

6.如图随意绘制一条曲线
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第20张图片

7.单击“完成屋顶”,即可得到一片曲面的屋顶,如下图所示
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第21张图片

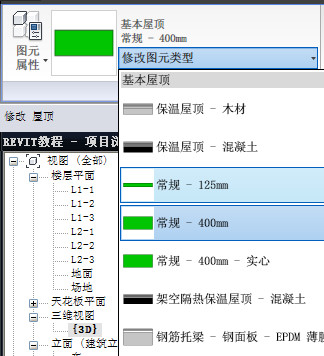

8.下面来换一种薄一点的屋顶,在屋顶类型中,选择“150mm”
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第22张图片

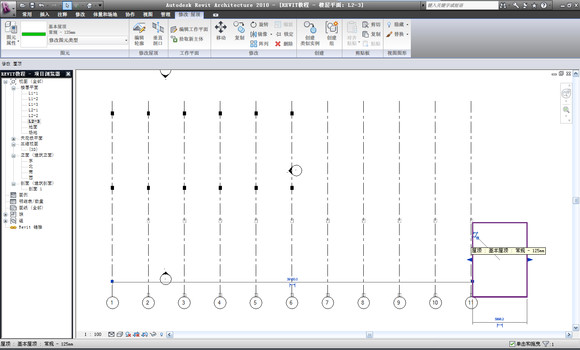

9.打开“L2-3”平面,拖动屋顶边界旁的小三角箭头,修改屋顶的边界到适当的位置
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第23张图片

【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第24张图片

10.打开三维视图即可观看效果
【连载】Revit入门级小教程(Ⅳ)——楼板和屋顶第25张图片

屋顶的构造材料色彩厚度都可以更改,方法和更改楼板的构造材料的方法是一样的,这里不再赘述
