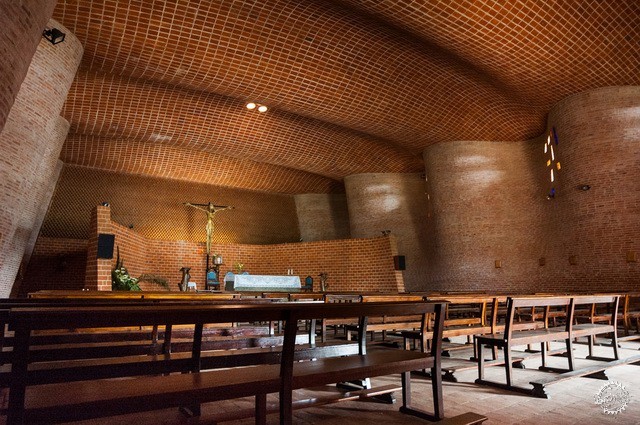

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第1张图片


乌拉圭建筑师Eladio Dieste(艾拉迪欧.迪斯特)的建筑看上去让人觉得不可思议,他的建筑总是和诸如“红砖、大跨、直纹扭曲面、低成本”等具有完全相反意向的关键词联系在一起,将材料、结构和形式自然的融合。和我们平常所看见的建筑以及和我们所设计的建筑完全不同,红砖和水泥的结合具有了良好的结构性能,既是结构同时也是维护,不仅具有极强的建筑表现力,采光通风保暖问题也都得到了很好的解决。

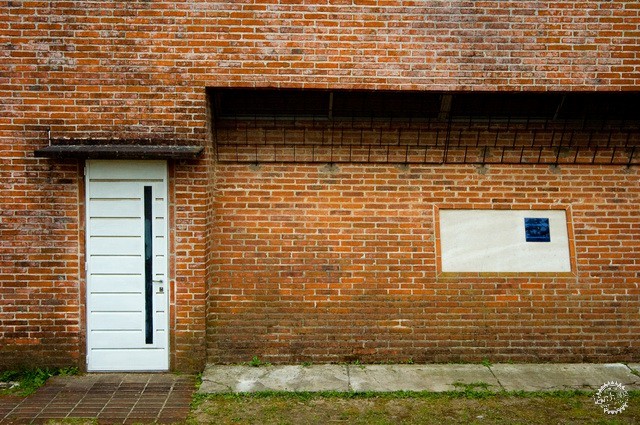

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第2张图片

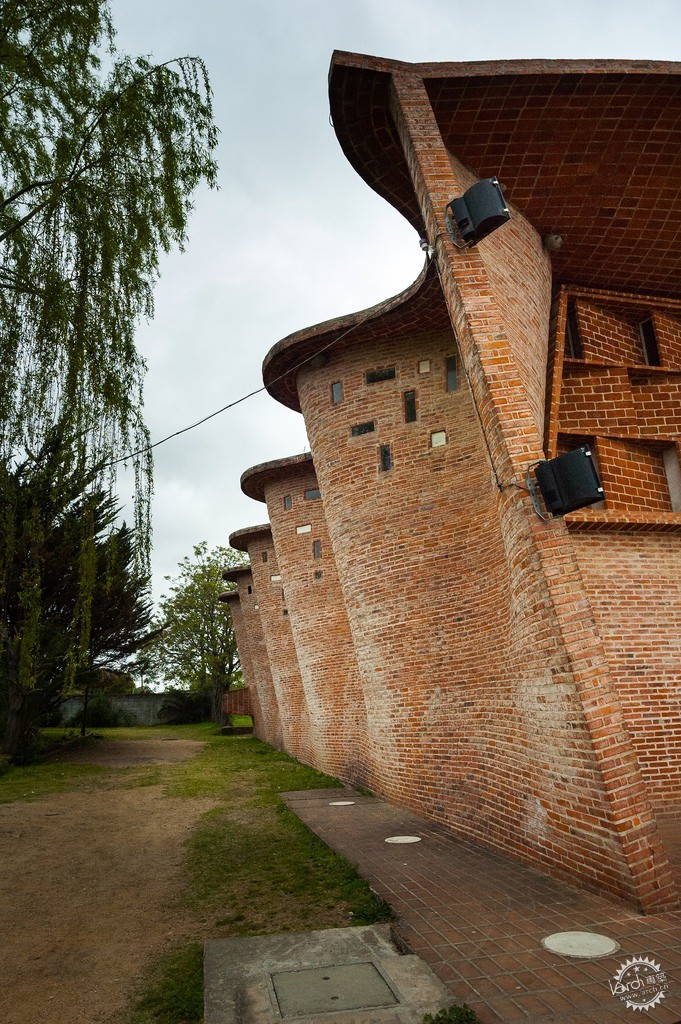

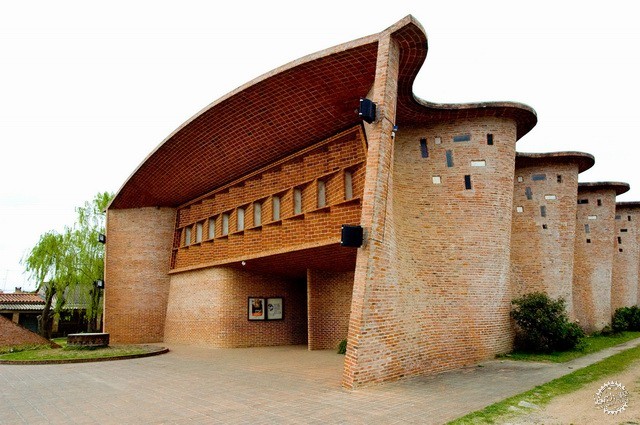

埃拉迪欧工人基督教堂(The Church of Christ the Worker in Atlantida)是EladioDieste最令人印象深刻的作品之一,波浪起伏的巨大体量在南美洲阳光下深深的影子让人感受到建筑的巨大力量。这也是迪斯特的第一个建筑作品。这个作品形式简单,构造逻辑朴素。值得指出的是尽管其结构体系和我们普通的简支梁体系类似,Eladio Dieste却使用了两片呈波浪状的直纹扭曲面支撑起了大跨度无梁拱顶。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第3张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第4张图片


Eladio Dieste根据乌拉圭当地的自然气候条件和传统工艺,在他的许多建筑中都选择了使用红砖。他认为新材料并不一定要取代多年来一直高效实用的传统材料。同时由于乌拉圭自1726年就成为西班牙殖民地,迪斯特也受到了加泰罗尼亚地区的古老技术“加泰罗尼亚拱”的影响,而这种技术正是由极薄的砖所构成。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第5张图片


Eladio Dieste认为砖具有一种工程师的可塑性,并且具有马赛克式的可并贴的魅力。这种小体量砌块可以厚重,也可以极薄,可以形成任何“有机形式”。他这样描述自己的作品“现在距离我开始建筑砖造结构已经超过了四十年。在作品完成后的最近这些年以来,我们确认合理的且经济的技术已被找到,并允许最终作品达到任何一个使用砖构造之人所知道的极限品质。并非被广泛了解的是,砖块可以比最好的混凝土有较高的抵抗力,而且混凝土与砂浆无法像窑烧泥土一般,可以制成轻质构件,所以,轻结构不可能以钢筋混凝土来完成。待会我们所叙述的建筑方法允许其建筑速度与预制相类似,但仅需要较少的设备与相似的劳工。”

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第6张图片

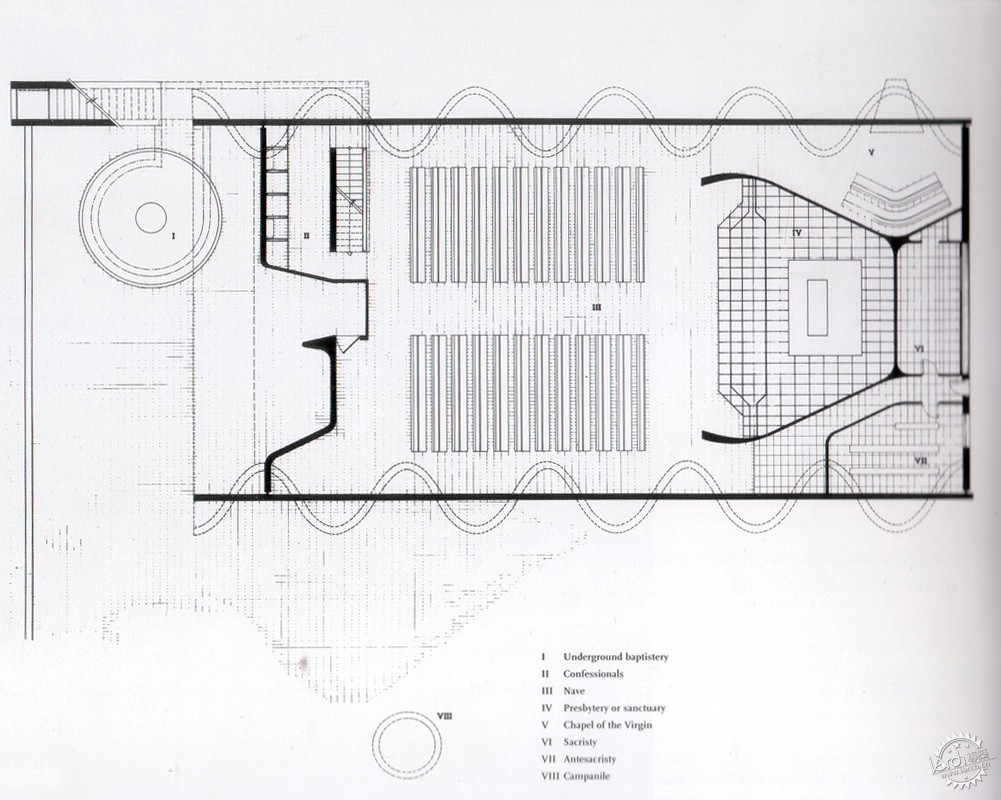

工人救世主教堂的建造逻辑十分朴素。该教堂主要是听不倒的大空间,呈矩形,有两面东西向的平行墙支撑屋顶。墙体在地面标高为直线,随着高度的增加,逐渐变成正弦曲线。这样的设计和建造是分不开的,因为它的直纹扭曲面没有办法在一张平面图上进行表达。最初的设计只是大略的意向和基本的控制线,建筑随着施工的不断进行而最终完成。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第7张图片


教堂实用性和精神性的二重需求使得建筑必须解决跨度和高度两方面的问题。然而一面普通的砖墙,当达到一定高度时,自身的强度和稳固度将会降低。一片薄板的自身稳定性远远不如折板或正弦波板,薄板很难直立,若对长度和高度都有一定需求时,势必增加墙身厚度或者外部再进行支撑来满足墙身的强度要求;而折板或正弦波板可以在墙身极薄的情况下,不依靠任何支持立起来,并且能很好地抵抗水平荷载和竖向荷载,做到了轻、薄并且自足。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第8张图片

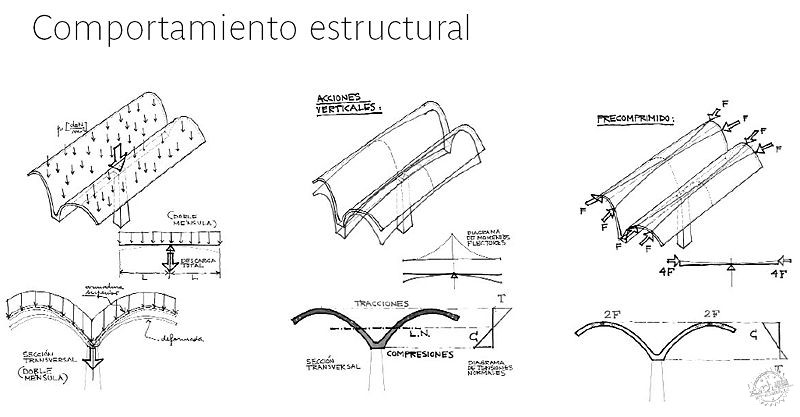

Eladio Dieste显然很好的意识到了并且超越了这点。因为他的墙面并非简单地均质正弦波墙面,水平标高处的直线形式显然会降低墙体本身的稳定性。他采用的方法是将两面墙体和屋顶作为整体来考虑。整个建筑的横剖面就是简支体系的受力分析图。通过分析墙体的受力原理在形式上进行预应力施加。两面承重墙7米高,约32米长,其顶端曲面屋顶直接和墙身相交。没有任何多余的元素,建筑简单朴素而富有创造力。墙身达到了最薄,它们自身连绵弯曲,又和屋顶交错成为完整的结构体系,具有极高的建筑水平。印证了Eladio Dieste自己的追求“轻盈而不知疲倦的舞蹈”。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第9张图片


由于殖民地的原因,Eladio Dieste受到西班牙加泰罗尼亚拱的影响。该技术采用极薄的红砖,仅1.5~2cm厚,通常铺两层或者更多。通过水泥粘合,可以达到很高的强度。而且其自重非常轻盈,在粘合的时候可以抵消大部分侧推力,可以得到解放,拱顶的弦高可以降低很多,形式多变。小型建造中甚至无需模板加固,建成后的承载能力也很强。高迪的圣家族教堂就采用了这种拱顶。Dieste受此启发,建造上采用了完全相同的极薄红砖,并且在结构上更进一步,后来发明了他的两种独特拱顶形式;自承重拱和高斯双曲拱。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第10张图片


不过工人救世主教堂是Eladio Dieste的第一个建筑作品,此时的高斯双曲拱系统还没有完全成熟。我们所能看到的是:在拱顶和正弦墙体的交界处,他没有采用大的构件,而是变了屋顶的水平拱度,并在拱顶边缘使用了水平檐口,余政宪墙体进行封合,从而形成了独特的双曲形拱顶。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第11张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第12张图片


另外在工人救世主教堂主入口处,为了遮挡北面强烈的光线,Eladio Dieste使用了倾斜放置的砖砌百叶,有效的控制了光线的来源。而与弧形墙体交接处往往是建造技术上的难点,迪斯特充分考虑了当地工艺水平及气候条件,并没有以技术性的方法来处理,而是根据墙体的斜度另起了一面,两面墙中间自然留出缝隙让光线渗透进来,和深深的阴影一起,创造出奇妙的构图。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第13张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第14张图片


尽管工人救世主教堂只是迪斯特的第一个建筑作品,他的许多重要思想还未完全成熟,但从中仍能看出她对结构、材料敏感的认识和丰富的创作力。同时他对本土材料和技术进行的不倦探索和发掘,是非常值得当代中国建筑师学习和借鉴的。

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第15张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第16张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第17张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第18张图片

埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第19张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第20张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第21张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第22张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第23张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第24张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第25张图片


埃拉迪欧工人基督教堂 THE CHURCH OF CHRIST THE WORKER IN ATLANTIDA BY ELADIO D...第26张图片
