每当快到交图的日子,都恨不得自己一夜之间掌握所有绘图技能,立马出图。而Collage拼贴风格效果图,是当下最有效率、最出成果的途径。本期教程,带给大家一种拼贴的思路。

最终效果图

拼贴风建筑效果图第1张图片

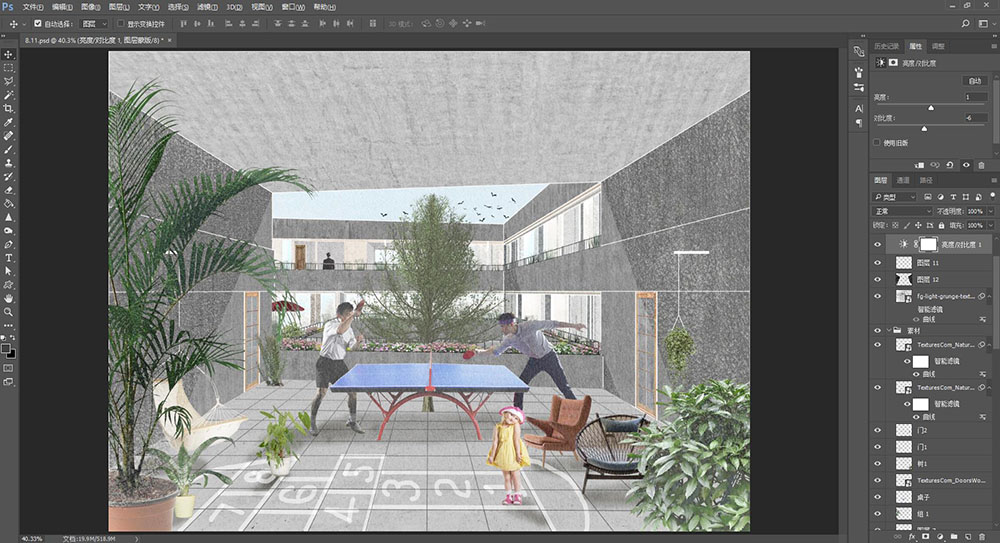

过程图

拼贴风建筑效果图第2张图片



拼接图制作过程

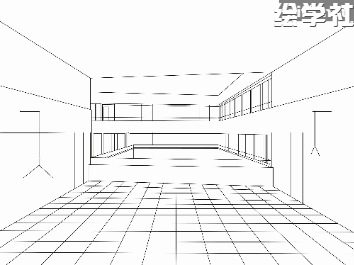

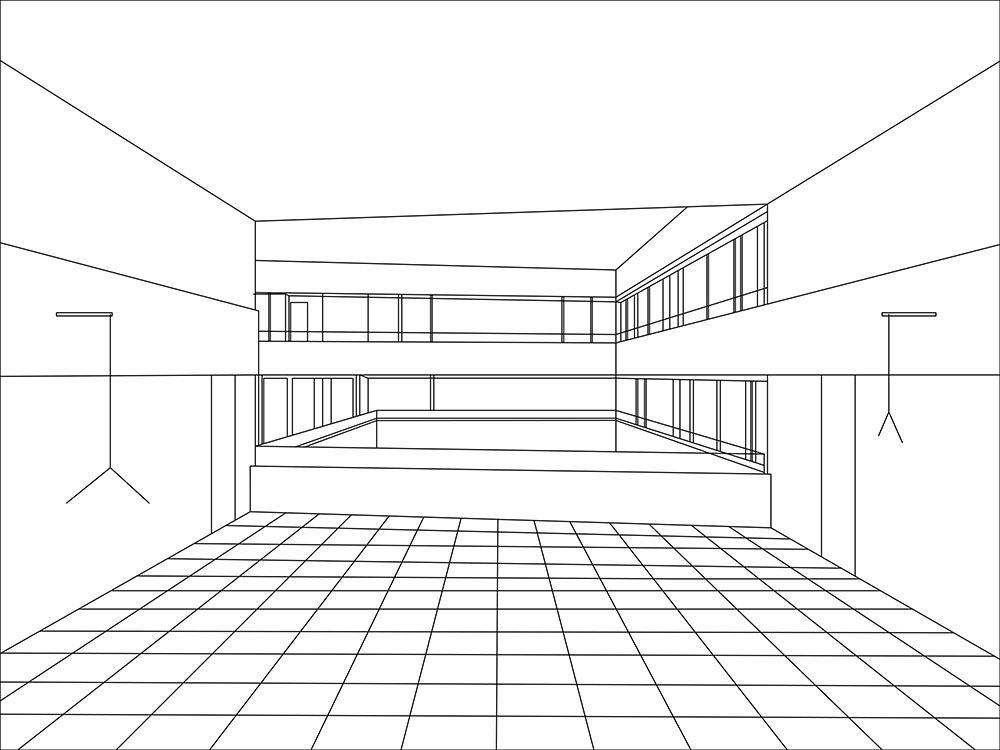

1、准备阶段:SU建模 / CAD出线稿

拼贴风建筑效果图第3张图片


在这一阶段,看个人习惯,我用CAD画了大部分的空间结构。


2、填色阶段:填充大块材质

第二阶段,最重要的是寻找有质感的材质贴图(尽可能的高清),并且注意透视关系(十分重要!)

拼贴风建筑效果图第4张图片


先将CAD输出为.pdf格式,再将pdf文件导入到PS里。

拼贴风建筑效果图第5张图片

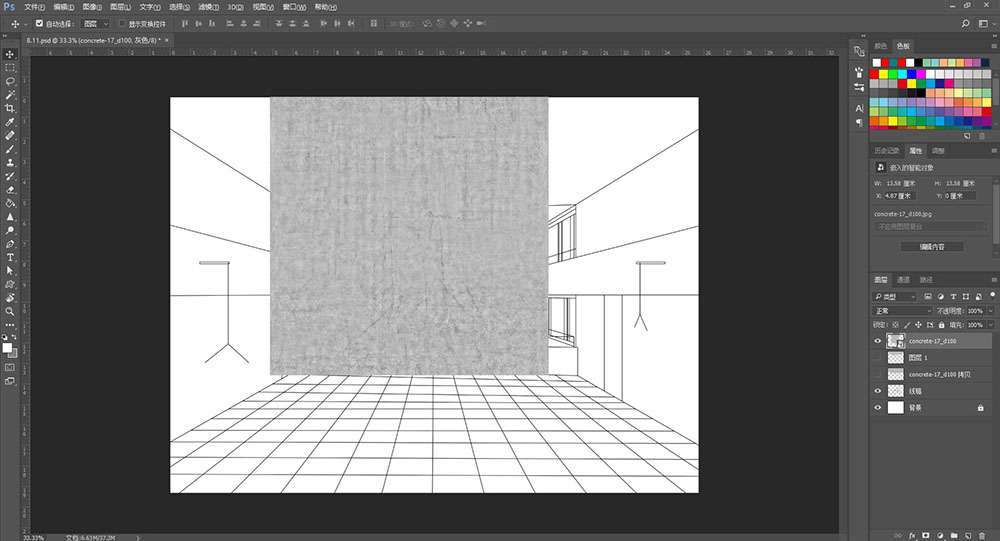

将自己觉得适合的材质导入。

拼贴风建筑效果图第6张图片

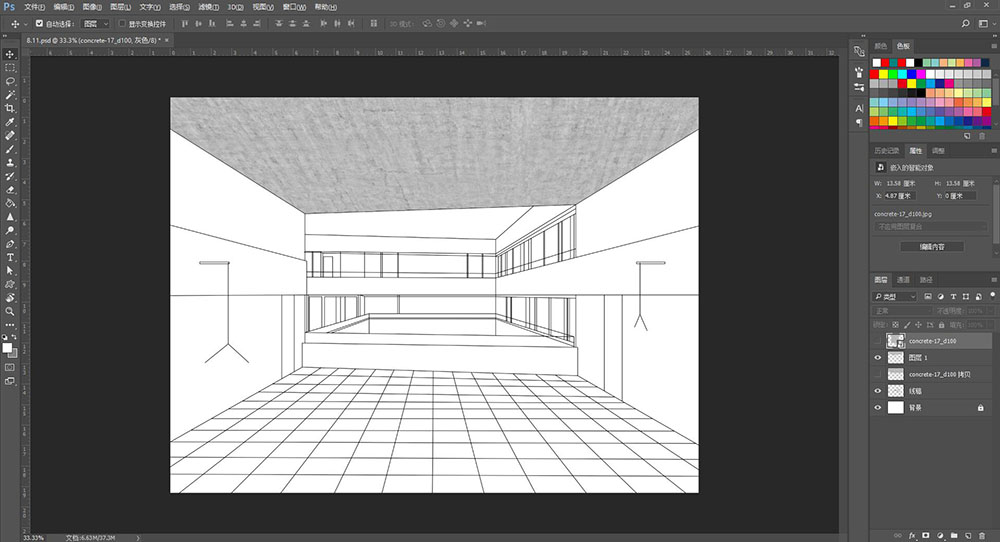

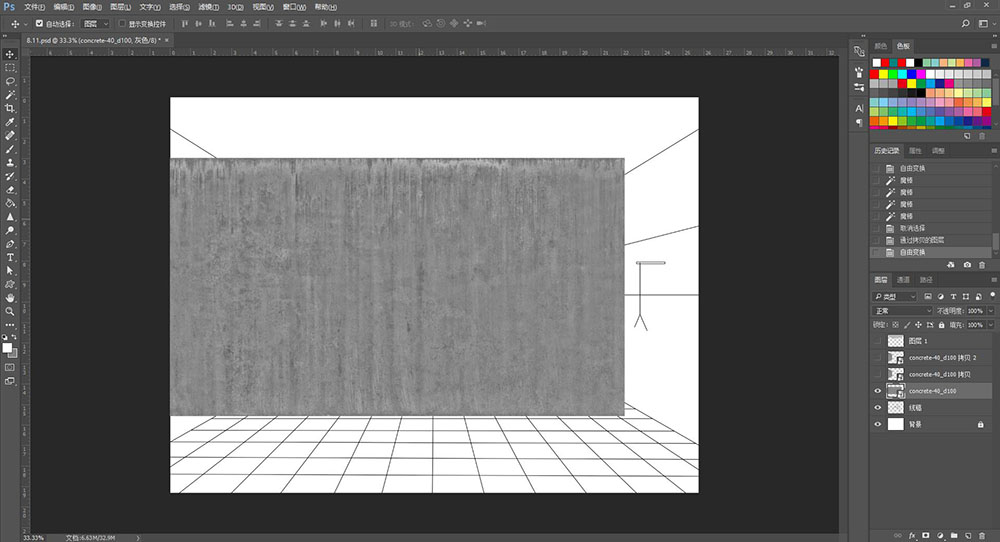

这一步骤:(敲黑板!)一定将材质进行ctrl+t变换透视,再进行剪裁。

拼贴风建筑效果图第7张图片


选取侧面材质。

拼贴风建筑效果图第8张图片


转换透视+剪裁。

拼贴风建筑效果图第9张图片

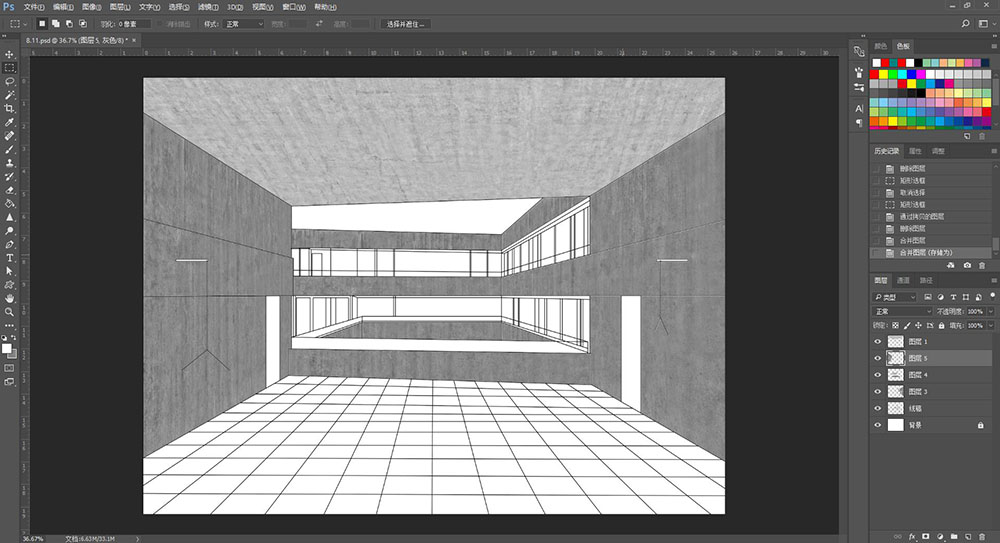

(突然进行的有点快)依次按照上述步骤,贴完了顶面、右侧面、左侧面、正面的材质。
(侧面和正面是同一材质)

拼贴风建筑效果图第10张图片


继续贴底面的材质。

拼贴风建筑效果图第11张图片

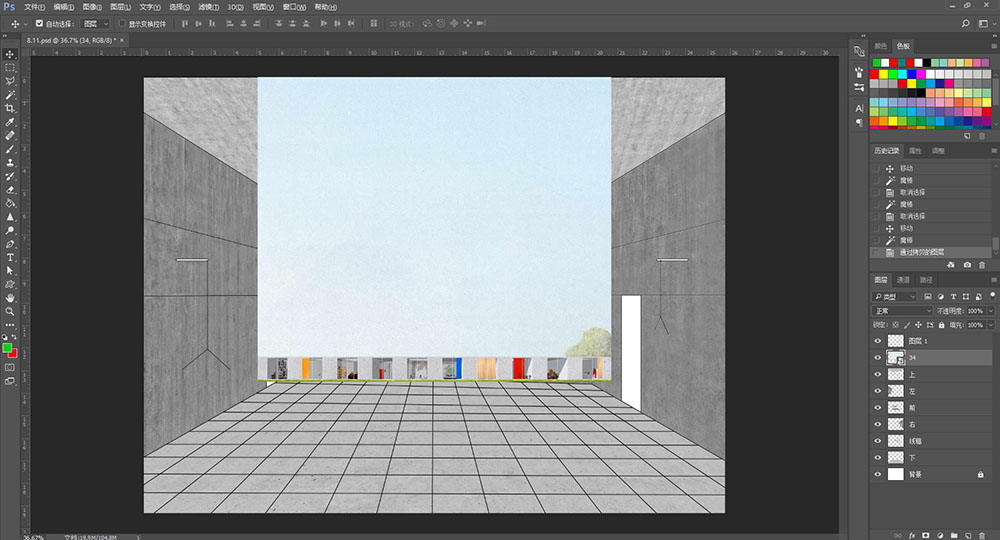

导入一张天空的贴图。

拼贴风建筑效果图第12张图片


裁剪出天空的位置。

拼贴风建筑效果图第13张图片


所有大面积的材质都已经贴完。


3、素材阶段:放入适合的素材

第三阶段,将找好的适合的素材放入PS里(这个过程较为繁琐,需要寻找适合的素材并进行抠图、裁剪等步骤),并且要不断填充第二阶段留下的空白。

拼贴风建筑效果图第14张图片

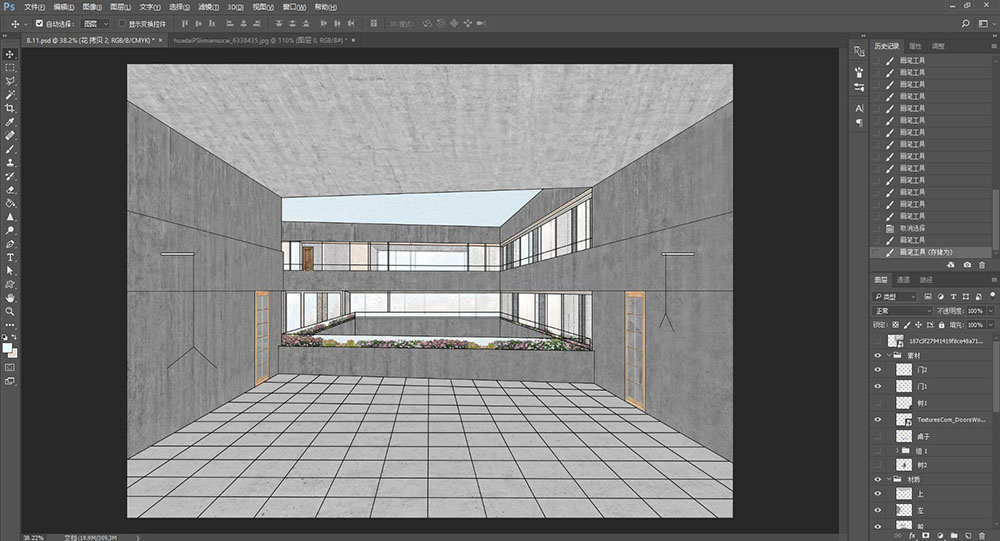

将左右两侧的门按照透视,补充完整。(门是贴图,玻璃部分用笔刷绘制)

拼贴风建筑效果图第15张图片


拼贴风建筑效果图第16张图片


栏杆四周种植池内的植物。

拼贴风建筑效果图第17张图片


拼贴风建筑效果图第18张图片


拼贴风建筑效果图第19张图片


用笔刷绘制了两侧过道的空间、栏杆也是用笔画的。(需要仔细观察)

拼贴风建筑效果图第20张图片


拼贴风建筑效果图第21张图片


拼贴风建筑效果图第22张图片


将所有素材进行整理之后,导入PS。(这个过程相当繁琐,因此我们在平时做图的时候,要有意识的多收集素材并且形成自己的素材库,这样使用起来就会很顺手)
选择素材的时候,一定要注意透视关系。(如果透视不对,要变形调整)
这次教程所用到的素材在后台都会提供。

拼贴风建筑效果图第23张图片


拼贴风建筑效果图第24张图片


增加了背景人、鸟、地面数字格(这个是用ps鼠绘的)。


4、调色阶段:将整体色调调至想要的感觉

第四阶段,开始收尾。调整细节(比如线稿、投影、阴影)以及调整色调。

拼贴风建筑效果图第25张图片


拼贴风建筑效果图第26张图片

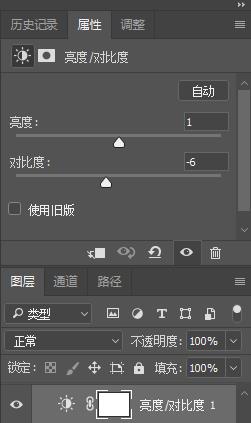

在这一阶段,主要去掉了黑色的线稿。调整了明度、对比度。

拼贴风建筑效果图第27张图片


拼贴风建筑效果图第28张图片


数值仅供参考,每个人想要呈现的效果不同,具体数值因人而异。

拼贴风建筑效果图第29张图片


拼贴风建筑效果图第30张图片


拼贴风建筑效果图第31张图片


拼贴风建筑效果图第32张图片


将第一张贴图导入,放置最顶层,柔光!调整透明度。
添加图层,绘制物体的投影(注意方向)。
选区,画出建筑的阴影部分!(太重要了!!!)调整曲线,变暗。
最后,再整体调整一下色调。
小清新的效果图,对比度不能过高,饱和度适当。


成图

拼贴风建筑效果图第33张图片
