各位小伙伴们,经过上次的学习有没有感受到自己的进步呢!今天带给大家的是带有高层数据的地图(tif格式),妈妈,再也不用担心我设计地形了!

来,迅速进入正题吧

第一部分:高程数据图下载

方法一:软件SXEarth下载

1. 观看视频认识今天所要用到的软件 【教程】系列二——生成等高线第1张图片
,根据视频教学进行安装,安装包会附在文章的最后

2. 点开SXEarth 【教程】系列二——生成等高线第2张图片
,选择在线地图 【教程】系列二——生成等高线第3张图片


3. 参照下面数据,勾选相应功能 【教程】系列二——生成等高线第4张图片


4. 前期准备工作做好后,就可以框选下载范围进行下载了 【教程】系列二——生成等高线第5张图片

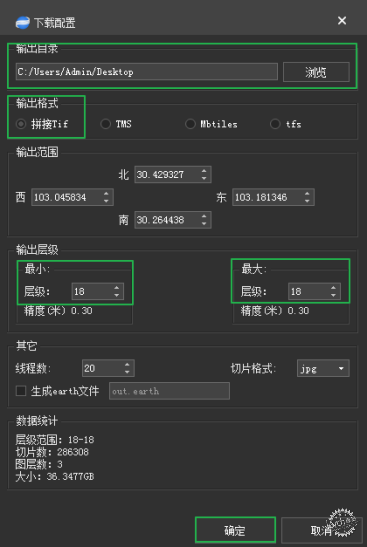

5.下载时会弹出以下窗口,参考下图和视频就行数据调试 【教程】系列二——生成等高线第6张图片
,下载出来即可,是不是超级想试一试了呢

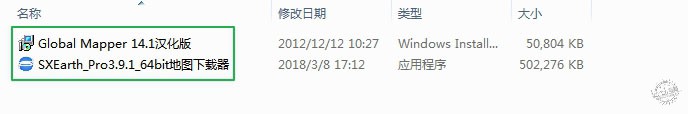

6.下载出来的图片是自动放在 【教程】系列二——生成等高线第7张图片
这三个文件


方法二:利用地理空间数据下载

1. 进入网站 【教程】系列二——生成等高线第8张图片


2. 自己进行账号的注册

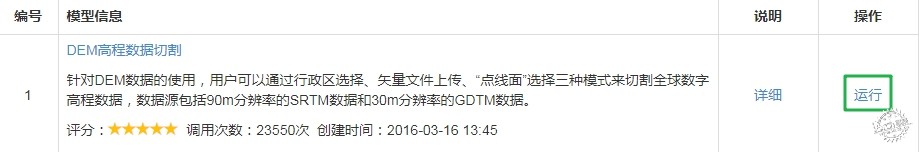

3. 点击在线计算 【教程】系列二——生成等高线第9张图片


4. 接着在出现页面,点击运行,说三遍是运行,运行,运行 【教程】系列二——生成等高线第10张图片

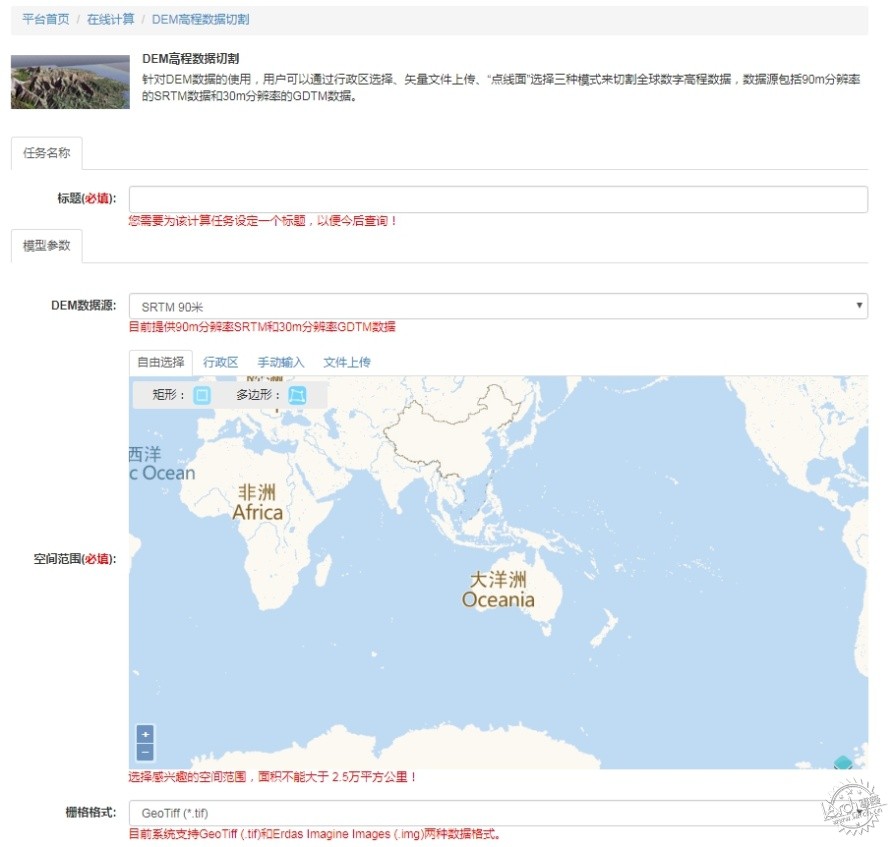

5. 最后一步,同学仔细观看视频,根据视频解说和自身情况填入相应数据 【教程】系列二——生成等高线第11张图片


6. 在我的任务里可以查看下载进度(但是近期这个网站在维护,暂时还不能进行使用)


第二部分:生成等高线分析图

1. 点开今天要介绍的第二个软件 【教程】系列二——生成等高线第12张图片


2. 点击进入页面的“打开数据文件” 【教程】系列二——生成等高线第13张图片


3. 图片就在我们第一部分下载好的文件库里, 【教程】系列二——生成等高线第14张图片

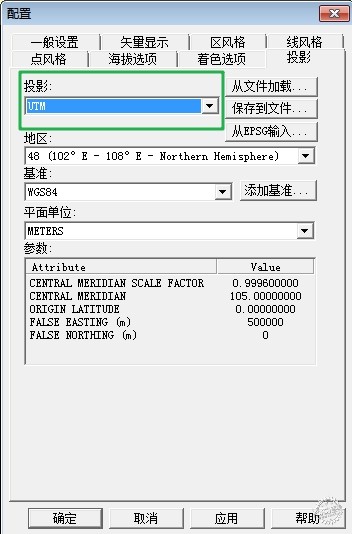

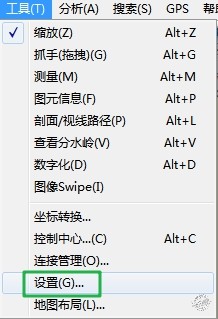

4. 点击—工具—设置—投影—设置为UTM格式 【教程】系列二——生成等高线第15张图片
【教程】系列二——生成等高线第16张图片
, 这一步非常的最要

5. 然后点击菜单栏分析—生成等高线 【教程】系列二——生成等高线第17张图片
,小编提醒大家,这一步一定要观看视频哦~里面需要调整多个数据

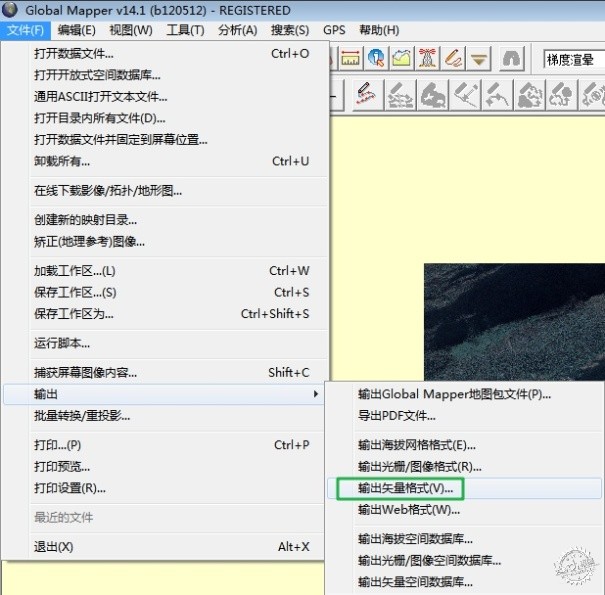

6. 最后一步就是导出啦,点击菜单—输出——矢量格式(还有多种其他格式,同学们可以自己尝试) 【教程】系列二——生成等高线第18张图片


7. 选择自己要储存的格式,需要CAD的同学选择DWG格式 【教程】系列二——生成等高线第19张图片


剩下步骤真的超级简单,就是一路确定!

希望大家私下都能练起来,做一只技能满格的设计doge




下期生成Sketchup& Rhino地形模型的几种方式

敬请期待

软件安装包和课后练习链接:https://pan.baidu.com/s/1b2YCefrKVhvOdTx549Hc5Q 密码:ywef
