本文转载自公众号LAC | STUDIO ,未经授权不得二次转载

镇场子的图得有!比如一个大剖面第1张图片


众所周知,每一套图,想要打动老师打动观众,必须得有一张镇场子的图存在。通常,我们会选择一张大大的效果图,当然,仔细研究过的小伙伴也会发现,很多时候镇场子也会选择一张大剖面,效果图的教程我们已经出过不少了,所以,今天就给大家带来一期久违的剖面教学,现在学起来,开学就能显摆了~

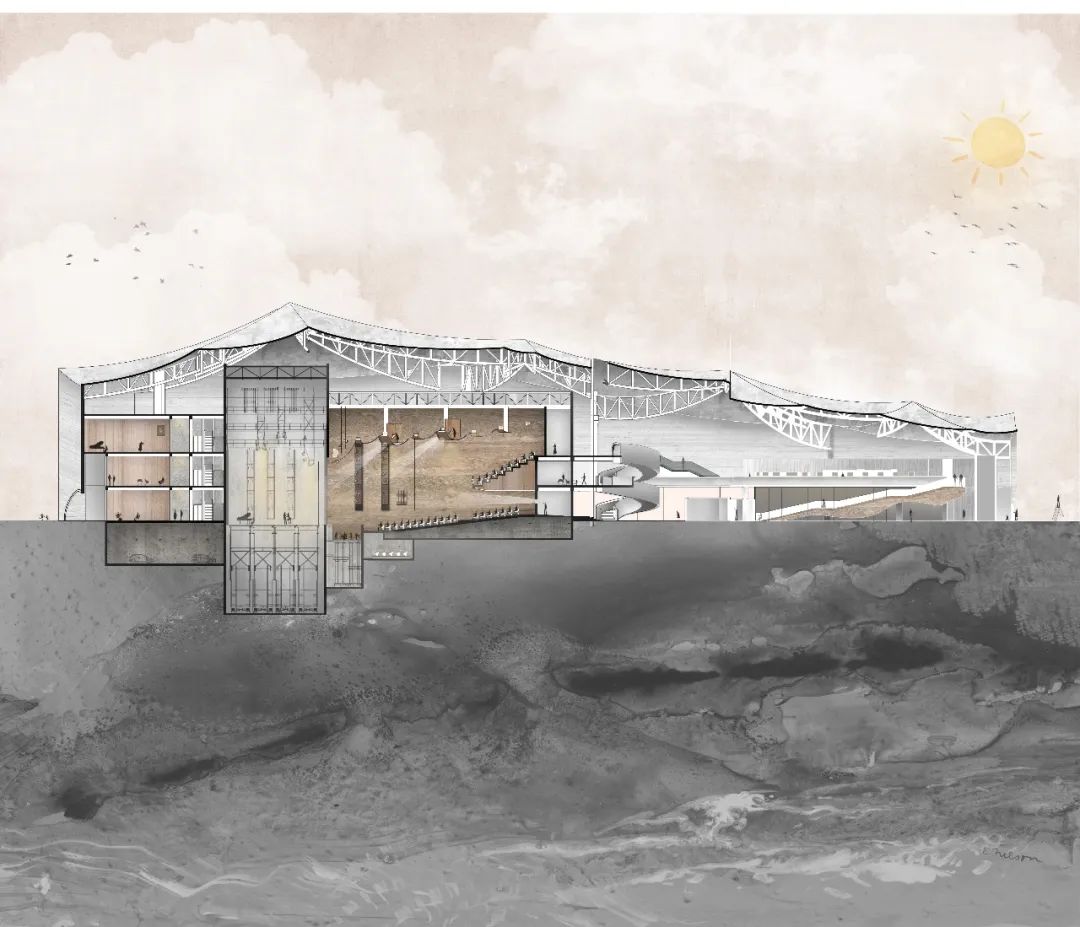

首先还是简单介绍一下方案:这是在校园的操场上建的一个文化艺术中心,包含剧院的功能。因为方案尺度较大,在一开始选择剖面的画法上就抛弃了剖轴侧的表现方式,采用扁平的线稿叠加模型剖面。又因为剧院模块有旋转,剖面采用了两次转折剖,这样能表达出剧院的结构剖面,它是这张图的表现重点。

镇场子的图得有!比如一个大剖面第2张图片


OK,那话不多说,我们开始正式的教程吧~


PART 1
模型调整出图

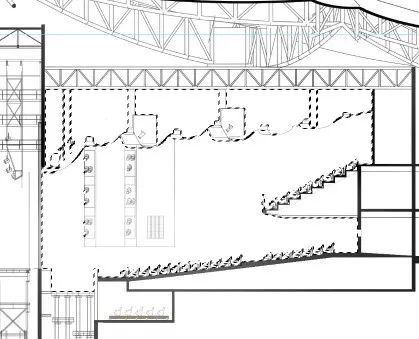

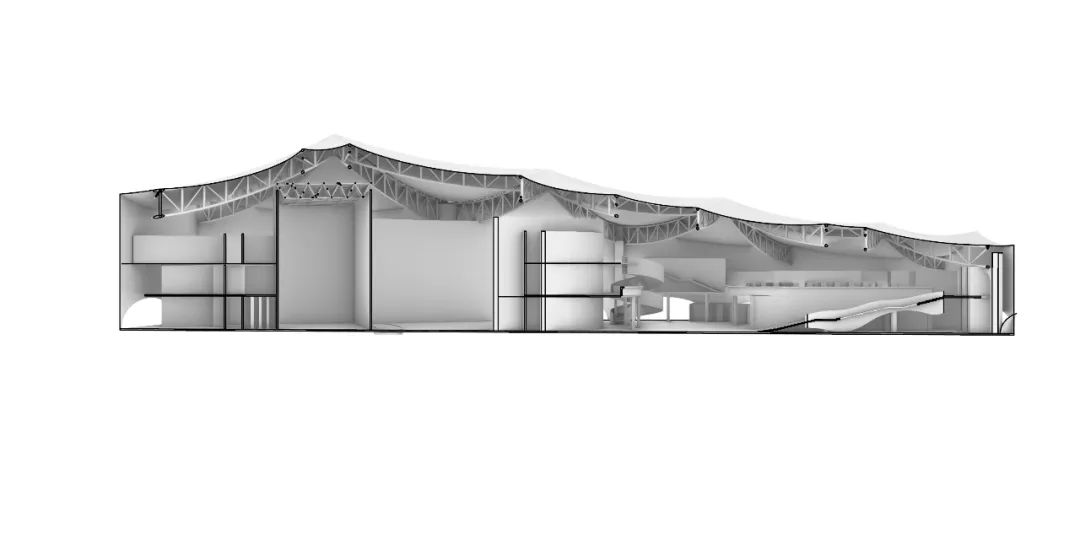

使用犀牛的ClippingPlane命令(建立一个矩形平面,通过旋转移动它的位置来剖切模型),建立一个剖切面,对要剖切的地方剖三次,使用make2d命令生成线稿,然后导出选取的物件为dwg格式,接着导入cad,然后把三张线稿以及剧院剖面的cad进行组合。成为一个完整的剖面线稿。因为不是剖轴侧,并且尺度较大,如果是一个小透视,还是需要阴影和AO来增加细节。这里不考虑极地模式(rhino6的一个显示模式叠为AO),也没用渲染来表现阴影等变化,这张图最重要的就是表达剧院模块与学生活动中心的剖面关系。

镇场子的图得有!比如一个大剖面第3张图片


镇场子的图得有!比如一个大剖面第4张图片


镇场子的图得有!比如一个大剖面第5张图片


镇场子的图得有!比如一个大剖面第6张图片


镇场子的图得有!比如一个大剖面第7张图片


三个部分的cad组合示意,注意导图的时候给剖段线给厚一点的线型。


PART 2
建筑处理


准备好底稿之后,我们就要进入建筑处理的部分。这部分的工作主要是处理建筑内部空间,用到的技法以拼贴为主,辅助一些光影的处理。

在材料的选择上以木纹和轮凝土饰面为主。

镇场子的图得有!比如一个大剖面第8张图片

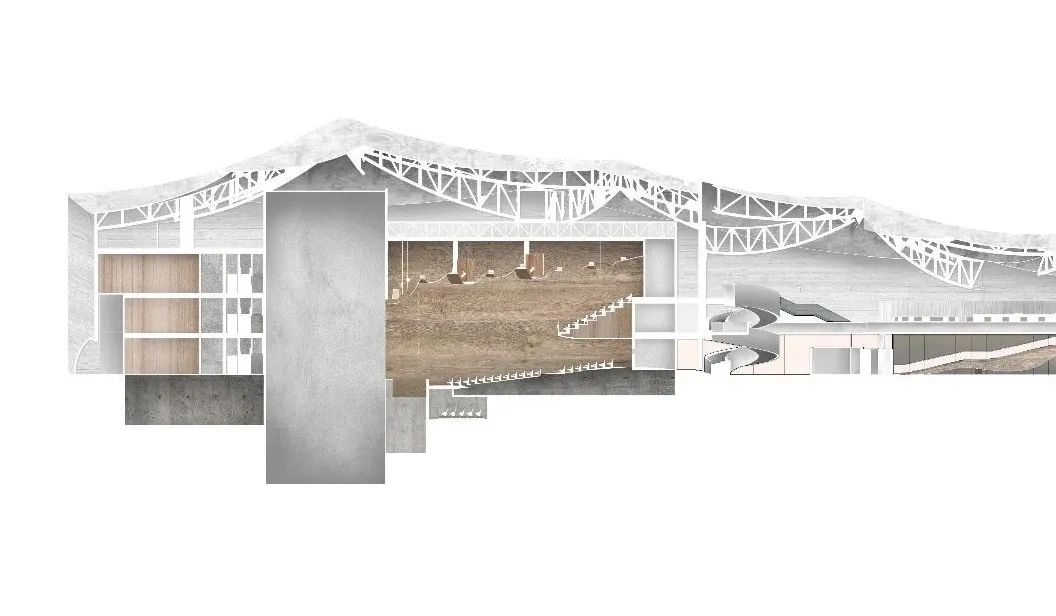

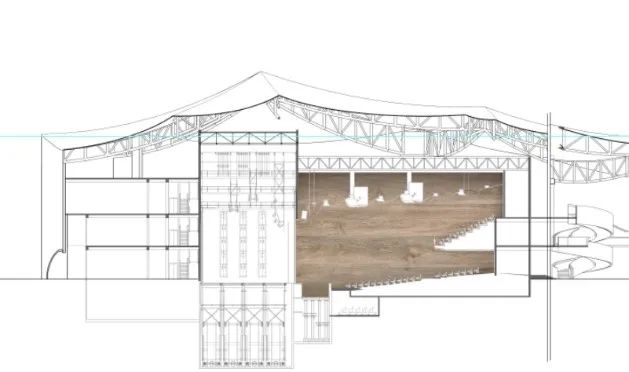

拼贴的技巧就不用介绍了吧,给材质添加蒙就可以赋予上去了。这里给大家几个重点步骤的提示。

1.把材质调整到正确位置
2.魔棒在线稿图层上选择所要的选区(注意打钩“连续”)
3.给材质图层添加蒙版

镇场子的图得有!比如一个大剖面第9张图片


镇场子的图得有!比如一个大剖面第10张图片


镇场子的图得有!比如一个大剖面第11张图片

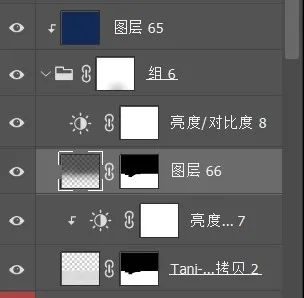

在赋予完材质之后,我们可以手动加些阴影增加层次,先新建一个图层,用柔边圆笔刷在选定区域(上图步骤二)内刷黑色阴影,图上的旋转楼梯那一块就是要耐心的刻画。这样就有一个专门的阴影图层。

镇场子的图得有!比如一个大剖面第12张图片

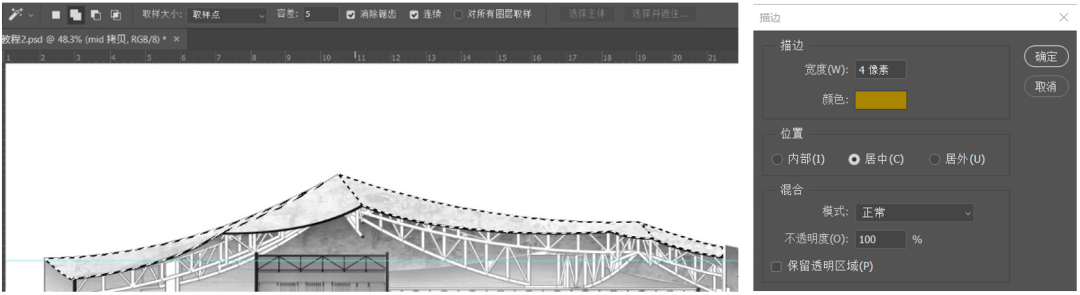

用线稿的图层复制、配合蒙版,来完善图纸的线稿表现。给大家一个小tips:选区描边的功能常常用来作为一个描边图层哦,这张图的屋顶轮廓就是这样处理的。

1. 选好选区,新建图层,使用编辑-描边——这种方式不可逆;

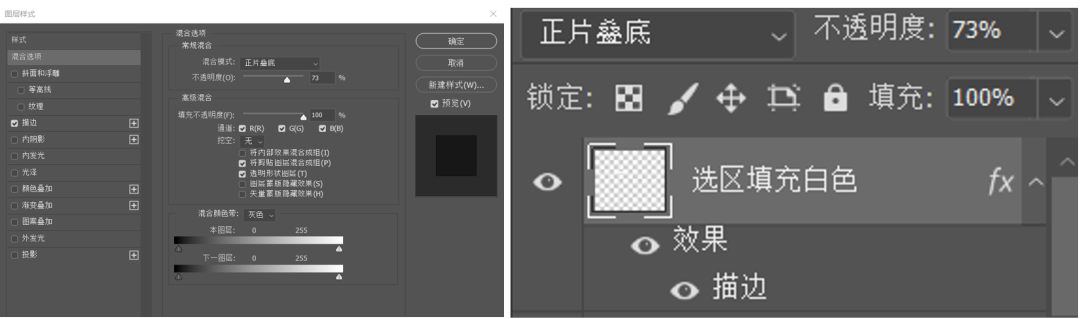

2. 选好选区,新建图层,填充白色(alt+delete或油漆桶),双击进去设置描边,然后对图层正片叠底(扣白留黑),这种可逆可修改。

镇场子的图得有!比如一个大剖面第13张图片


镇场子的图得有!比如一个大剖面第14张图片


镇场子的图得有!比如一个大剖面第15张图片

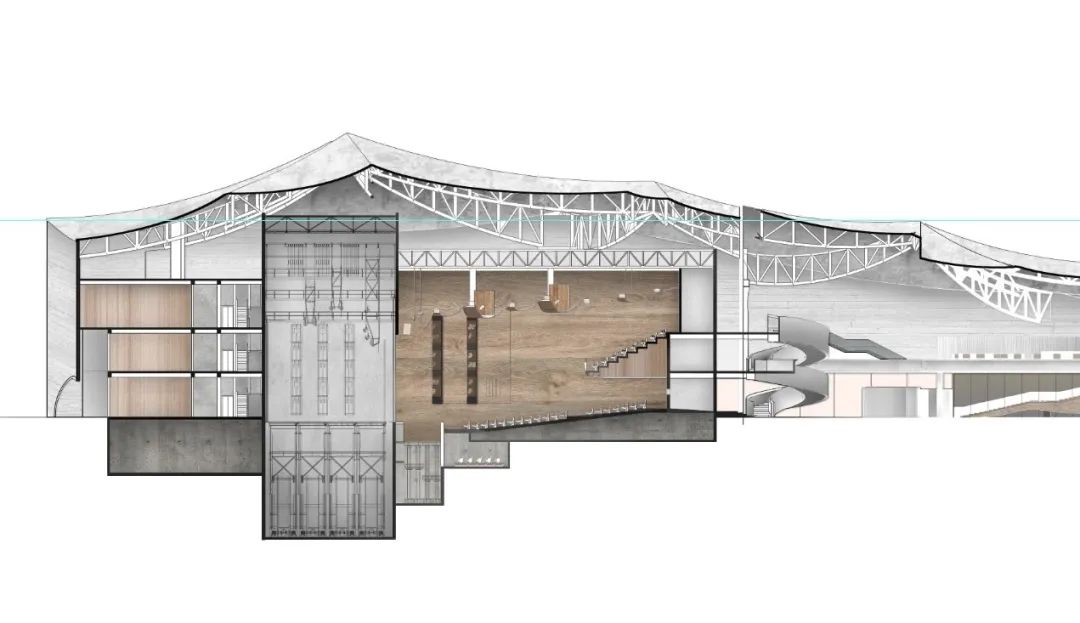

到这里我们的建筑处理就基本完成了。


PART 3
环境处理


这部分我们要进行整体环境的处理和内部环境的提升,给我们的建筑一个大背景和内部空间的优化。

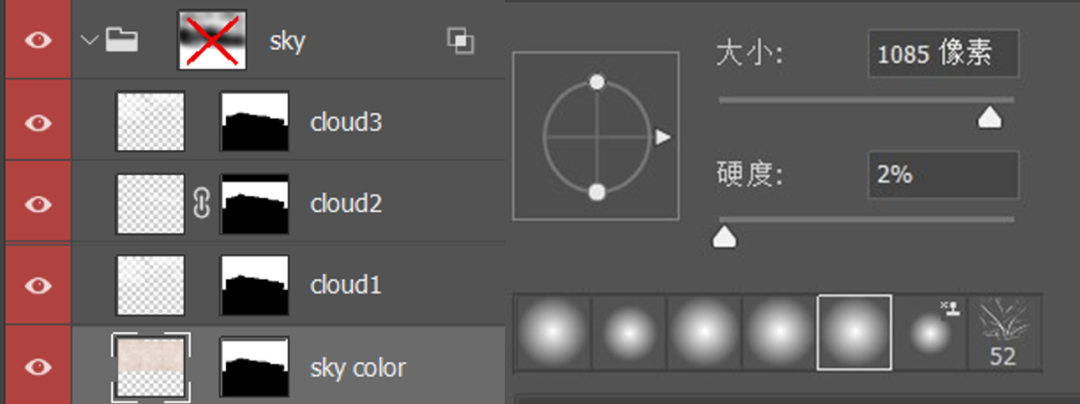

首先我们需要思考整张图的风格,在此基础上确定我们背景的用色和质感的处理。在配色的选择上,尽量和谐统一。考虑到项目的特点,为了符合校园生活的活力特质,这套图纸给了一个清新淡雅的水彩风格。天空和山的搭配,云的大小、形式,透明度这些也是需要多次调整,从而达到和谐统一的效果。天空可以用减淡或加深工具来增加层次,用蒙版、笔刷、橡皮擦工具达到透明渐变的效果。

镇场子的图得有!比如一个大剖面第16张图片

天空处理

这里可能会插入一些小调整。比如对线稿不够满意或者觉得有所欠缺的话,我们可以再行处理一下线稿,让背景和建筑能脱开。这里主要是加粗剖切线、地线。

另外,我们还需要在天空上叠上网格纹理,给天空增加配景。

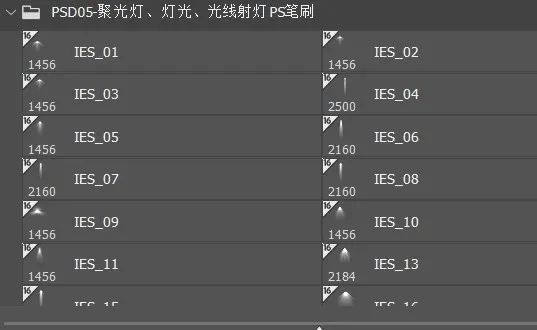

建筑内部也要进行灯光处理,灯光可以使用ps的灯光笔刷包。

镇场子的图得有!比如一个大剖面第17张图片


镇场子的图得有!比如一个大剖面第18张图片


镇场子的图得有!比如一个大剖面第19张图片


打光这里想给大家说几句:射灯是用笔刷画,晕开的氛围使用柔边圆笔刷画。灯光的处理要配合建筑内部的场景,模拟剧场的感觉。这个就根据大家平时的经验来啦。

然后我们还需要给室内增加配景:跳舞的人,乐队,观众,在人物的选择上,从简,因为只需要体现功能和尺度。

这些步骤都完成之后,考虑我们整个图的排版,还需要在图面的底部,也就是地下的部分增加一些信息,比如一些小图,文字等。这就需要我们对地下部分再进行一些处理。

我们在上一张有纹理叠在底下的基础上进行二次调整(透过色彩填充的图层能轻微看到下面的纹理),为了后期叠上白色的分析和文字做铺垫,也让整个图沉下来。

镇场子的图得有!比如一个大剖面第20张图片


镇场子的图得有!比如一个大剖面第21张图片

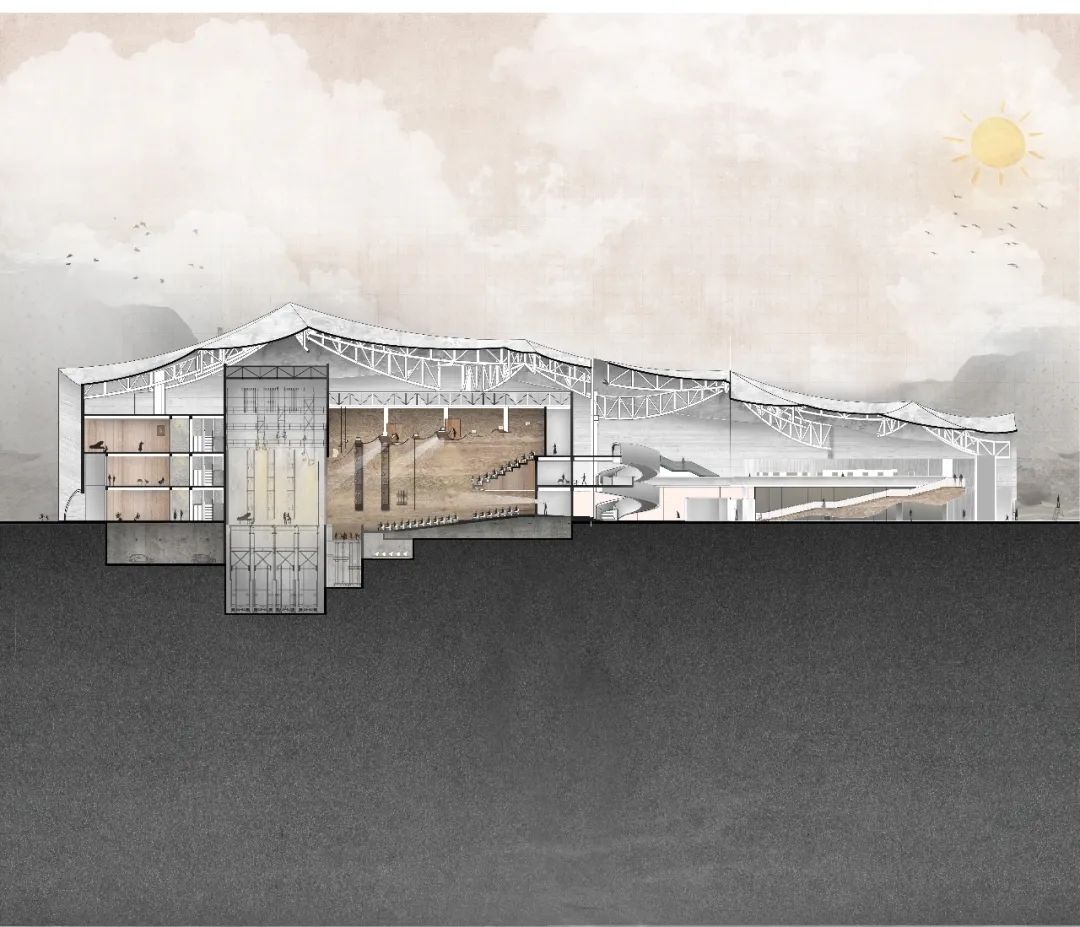

最后的最后,可以在天空用柔边圆笔刷手动p阳光晕染,然后使用ctrl+shift+alt+e---盖印图层命令,接着用ctrl+shift+a的camera row 命令调整对比度、色调等。黑色加重能让剧院的剖面模块深下去,地面沉下来,让图面更加和谐。最后叠加其他的线稿说明,就完成了。

镇场子的图得有!比如一个大剖面第22张图片


OK,最后我们来小结一下,本期的教学内容是一张剖面表现的图纸,在模型导出的基础上做简单的室内拼贴处理,配合内外环境的打造,营造整体氛围。最后加入一些分析小图和文字信息,丰富图面内容。总的来说,这是一张很常规但同时效果也很突出的图纸,适合用于整套图纸中镇场子使用~想为自己充电的小伙伴学习起来吧~


声明:本文所用作品图纸源自网络
设计相关版权归原作者所有
LAC STUDIO仅对图纸表达提供相关解读教程
教程版权归我方所有
