本文转载自晓宇的建筑白日梦


20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第1张图片


建筑生的日常是熬夜画图被毙重来,有人对前景现状越看越绝望。就没有正能量的故事来充充电嘛?!

当然有。

尽管你曾在无数个通宵熬夜的日子里想回到报考的那个暑假狠狠的摇醒自己别报建筑,也曾在网络上人言里捕捉到这个行业不似往日的辉煌从而感到深深的无力。但是,相信我,混的风生水起的建筑师大有人在,温暖的故事也比比皆是,谁知道下一个会不会与你有关?

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第2张图片


只要你热爱,坚持,相信,等待和找寻。
嘿,听我说一个真实的故事。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第3张图片


20年前的一个午夜,四位建筑系一年级学生刚刚完成《新建筑》的设计竞赛。姑且叫他们小卫、小何、小罗、小多。他们走出建筑系馆,想赶紧在明早上课之前争分夺秒补个觉。可是出了门,失望像一盆冷水浇在头上。

世界一片银装素裹,哪还有回寝室的路?

但这样的情况却也习以为常了。因为没有独立的学生公寓,熬夜画图是家常便饭的建筑系学生常常只能留在教室,凑合必需的睡眠时光。四位年青人这次的设计,取材于生活,就是关于学生公寓的!那是一种高度预制的可移动建筑模型。

“如果有一天,我们今天的设计能够真得变成我们系的学生公寓就好了。”

他们这么嗨聊着。

第二年春天,结果公布,他们的方案获了入围奖。那一夜,他们兴奋狂欢,喝酒、吹牛、撸串,从天南聊到海北,直到每个人都烂醉如泥。青春永远有耗不完的体力,聊不完的故事。

5年后,毕业了,他们合伙开了一家工作室。就像大多数初创事务所一样,他们的工作室没有太多活,参加过许多竞赛,真正建成的只有几个小项目。

后来他们都结婚生娃,每天送孩子、接孩子、买菜、做饭,工作室寡淡经营。时间慢慢的向前走,他们变得越来乐庸常,18岁转眼变成38岁。谁还怀念,那些意气风发的少年。

一天, 老何兴奋得跑到办公室,“还记得我们大一时聊的吗?现在机会来了。”

20年后,建筑系学生公寓的计划终于启动。学校发起了公开竞赛:建造预算(包括装修)每平米低于900欧元(约6400元人民币),这个预算已经让大多设计师望而却步了。

执行力超强的四人组立刻联系擅长建筑环境设计和项目管理的D事务所,快速组建一个设计团队。他们的目标是用最快的速度制造最低成本的学生公寓。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第4张图片


当其他设计团队还在讨论形式感和图纸表达的时候,他们已经找到了当地最大的建造商S工程公司,但现实情况比想象的更糟,他们带来的设计模型,像个雄心勃勃的学生作业,成了纸上谈兵的废品。

“推倒重来?” 所有的人决心一致,这一次,他们决定一开始就要和建造商的工程师一起设计。建造商给他们介绍了所有的预制建筑技术和产品,他们到工厂,了解几乎每一个预制产品构件,把一个预制建筑单元拆了装,装了拆,只为了解到每一个可能影响设计的细节。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第5张图片


办公室的模型间,摞满了各种模型和草图,四位设计师和合作者们,不停的比对电子模型,从阳光初照讨论到午夜。一个符合预期的原型,终于在无数个覆灭的尝试中出现了。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第6张图片


功夫不负有心人,他们的方案中标了:

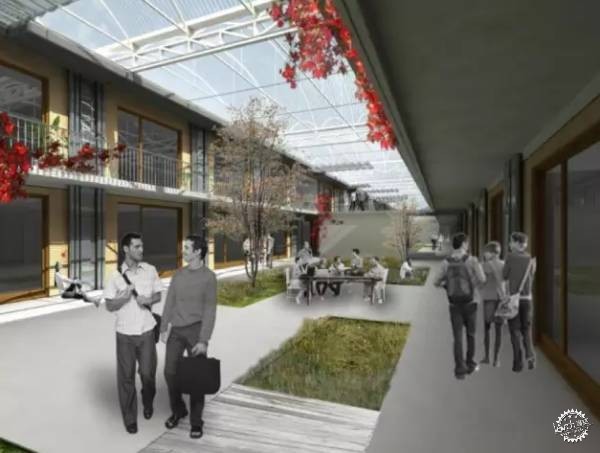

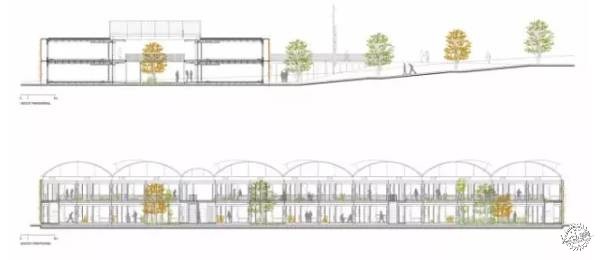

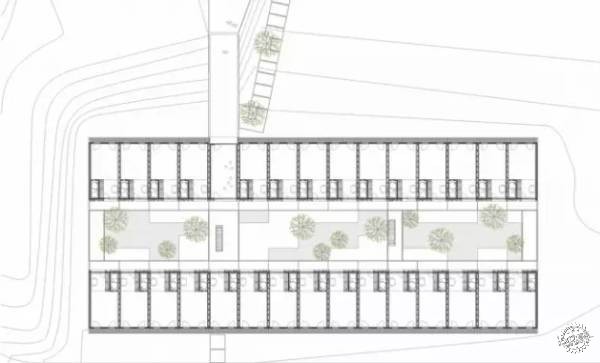

两组平行的公寓楼、预制公寓单元、一片顶棚、一个宽敞的中庭,通过工业化的快速安装,在高密度的集合居住社区中,提供尽可能的空间灵活性和社交空间。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第7张图片


20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第8张图片


为了最大限度的节省了项目造价,他们利用天然地形,一层可以由从坡底进入,二层由坡顶进入,省却了楼梯间、电梯间的成本,把走廊和楼梯空间减少了50%,大大提高得房率。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第9张图片


他们设计的预制公寓单元,无需分装,所需的固定装置也很少,安装的时候,内部已经完成了基本的装修,所以,饰面和安装成本也省了。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第10张图片


他们还给中庭加了一个屋顶,屋顶有通风口,根据温差可以调控开合。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第11张图片


夏天的时候,室内通过空调出的冷气流通到中庭,热空气从屋顶通气口溢出。这样中庭的温度也非常得舒适,避免了公寓房间与室外环境的热交换。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第12张图片


冬天的时候,室内通过空调出的暖气余气流通到中庭

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第13张图片


屋顶的通风口关闭,这样中庭就形成一个温室了,温度非常适宜,但也避免了公寓房间与室外冷空气的热交换。有了这样一个调节温度的中间地带,未来花在空调能耗上的成本也被节约下来。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第14张图片


接下来就是细化公寓平面。但是他们并不打算一开始就着手布置。每平米900欧元(约6400元人民币)的造价,工程经验告诉他们,开始需要确定两件事。第一件大事,室内最好可裸装,不设吊顶;

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第15张图片


第二件大事,房间内不设竖向管道井,所有室内空间都是使用空间。在这两个条件下考虑,关于房间的布置思路就很清晰了。竖向管道井外翻室外,暴露在外,不做更多装修,便于检修。那么需要接到管井的卫生间和厨房操作台必须均贴靠外墙的管道井。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第16张图片

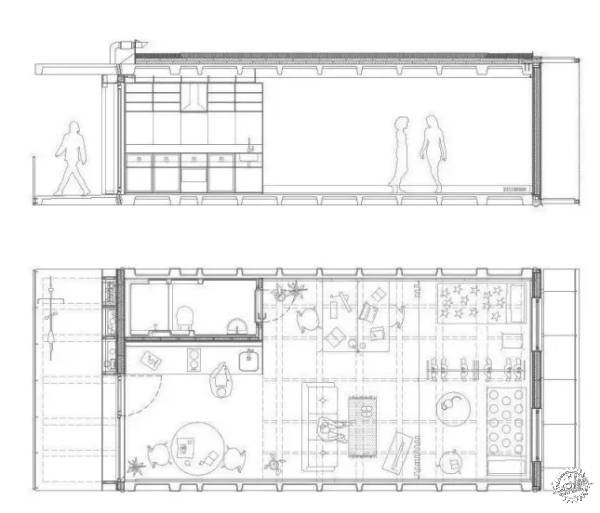

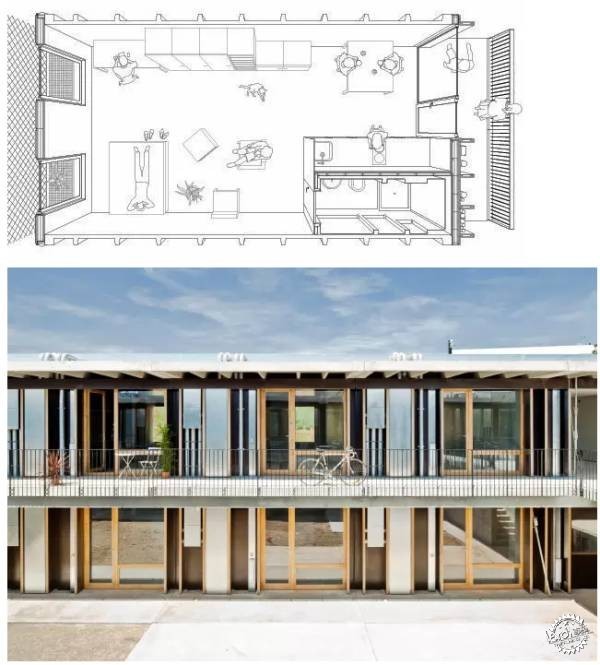

整个房间需要满足的空间使用要求有:卫生间、厨房操作台、餐厅、起居空间、工作空间和卧室。所以最经济的方法是,将卫生间、西式厨房操作台、空调系统都集中在一端,就像在房间箱体中插入一个盒子。

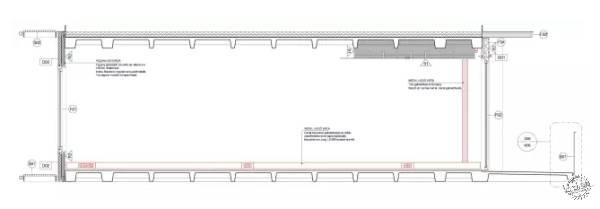

每个单元需要满足单人居住、以及双人居住的要求,他们试着想象单人居住的情况,和双人居住的情况,把所有可能的家具布置方式都想了一遍。确定5米X 10米的最紧凑房间模数。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第17张图片


公寓模块确定,10米的进深,需要最大限度的采光,因此单元的两侧都设置了大采光窗,连门也是落地窗门。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第18张图片


接下来,细化管线综合,管线集中在通道下

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第19张图片


20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第20张图片

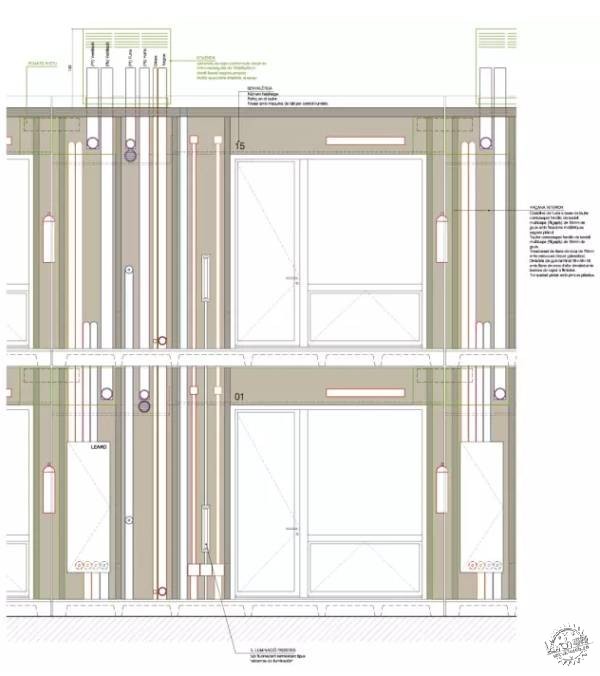

细化单元住宅公寓的管井布置

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第21张图片


房间内不做二次装修,电线沿踢脚线布置

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第22张图片

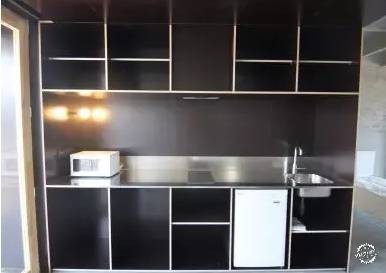

厨房操作台也作了进一步的细化,洗手台、电磁炉、垃圾处理器、吸排油烟机,细致考虑所有设备的位置。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第23张图片


1年的方案推敲和汇报紧锣密鼓,终于一切准备就绪。他们把方案交给S工程公司做厂方施工图,并复核造价。

然而这时,系里却忽然叫停项目。

由于政府财政经费的原因,这笔预算被大大的缩减。也就是说项目面临的状况是无限拖期。当听到这个消息,四个人都沉默了。

从2008年开始的金融危机已经蔓延全球,国家财政预算受到极大影响大量的萎缩。对于这场经济危机的影响到底何时停止,谁的心里都没有答案。

“我觉得这个项目可能会就这样一直停下去。”“不能这么就放弃了,这不是一个委托,这是我们20年前的梦想。”“我们能做什么呢?” “既然校方不能支持这项工程了,我们去游说捐助?”

四位中年人谁都不愿意轻易放弃,他们决定要用尽全力,实现这个20年前的梦想。这一刻,他们仿佛又回到了从前。

“当你为一件事情用尽全力,事情终有转机”,整个建筑系的学生都表示支持,帮助他们宣传。更喜人的是,项目的工程公司S决定直接资助这个项目,并把项目作为公司研发的新产品样板。

终于,项目再次启动。

2010年10月,平整土地,预埋预制基础、排水沟、设备、雨水和灰水筒。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第24张图片


同时,7月底,工厂开工预制公寓模块,在混凝土箱体两侧安装保温材料、钢龙骨、安装防风膜。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第25张图片


预制厨房设备系统、用酚醛板做家具、安装木框门窗、内立面为酚醛木胶板。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第26张图片

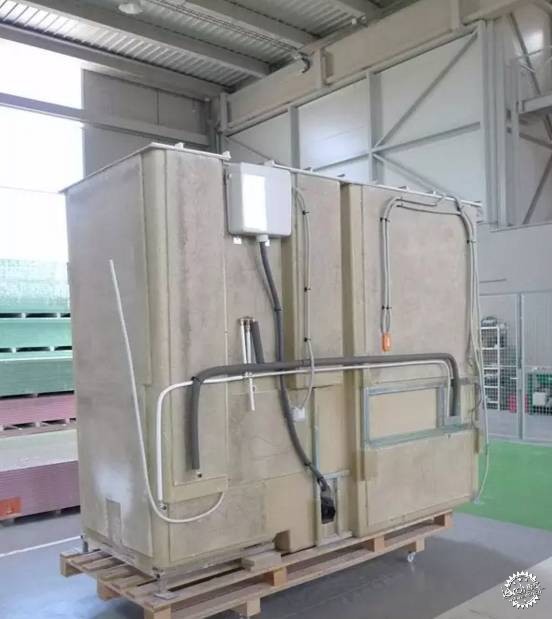

预制卫生间模块。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第27张图片


技术工人在安装管道

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第28张图片


预制厨房、卫生间设备系统嵌入模块

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第29张图片


背立面为干挂镀锌板饰面材料,安装木框门窗

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第30张图片


成型模块内部

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第31张图片

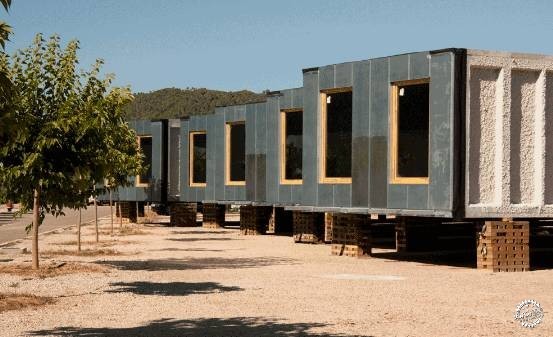

10月8日,将所有模块运载到基地附近

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第32张图片

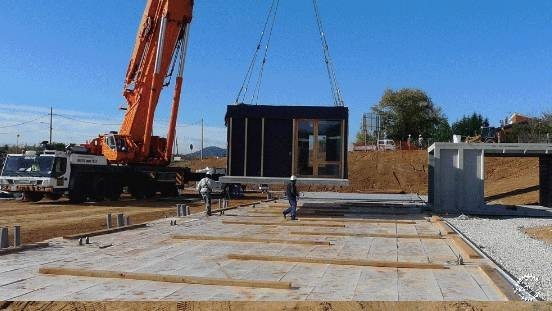

平均3分钟安装固定一个公寓模块,实际搭建时间仅为9天。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第33张图片


庭院种植本地的植物,下埋蓄水筒,所有灌溉用水来自雨水收集系统和灰水。结合卫生间的节水设施,总共可减少40%的用水量。

在外墙外侧的检修道安装铁丝网,未来植物会攀爬上去,形成植物墙,在夏天的时候形成隔热层。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第34张图片


20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第35张图片


几乎所有的部件都是可拆除,重新利用。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第36张图片


唯一遗憾的是,由于预算的原因,中庭的屋顶没有实现。他们为它预留了安装位置,期待未来能筹措到资金再实现。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第37张图片


2011年项目完工。工程总建筑面积3101平方米,总造价2784739欧元(不到2000万人民币)。

同学们入住了。亲手在院子里种上自己喜欢的植物。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第38张图片

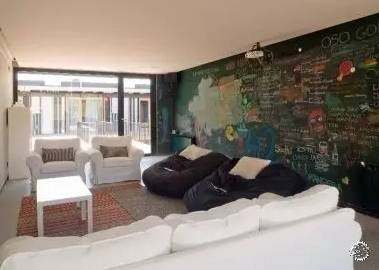

平时可以在公共客厅里集会讨论

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第39张图片


一侧走道成了公共洗衣间

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第40张图片

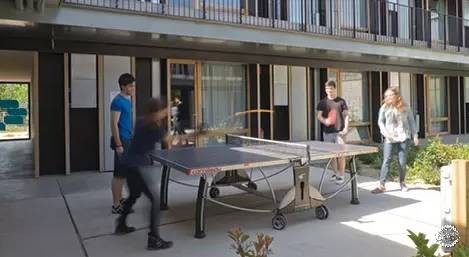

庭院乒乓球台一应俱全

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第41张图片


偶尔还可以在院子里晒太阳

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第42张图片

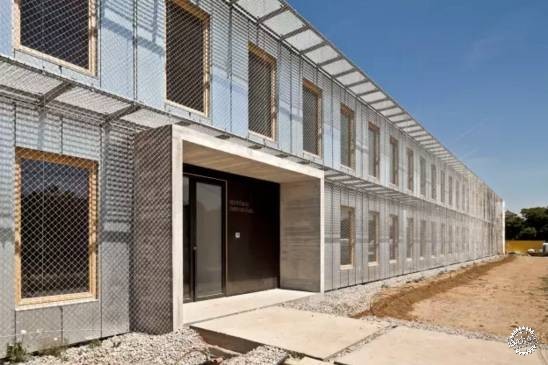

公寓的入口还有门禁,保障安全

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第43张图片

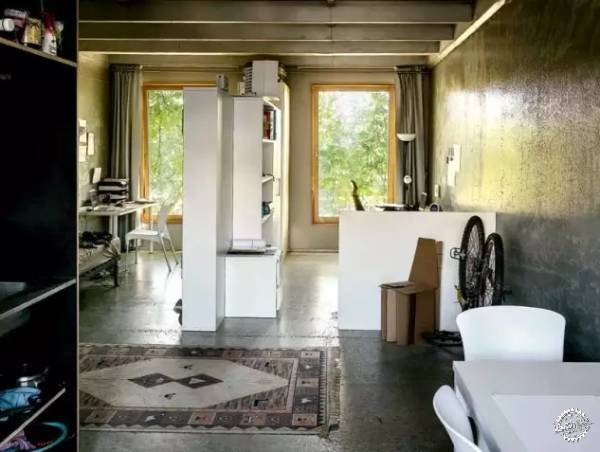

这是双人间

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第44张图片

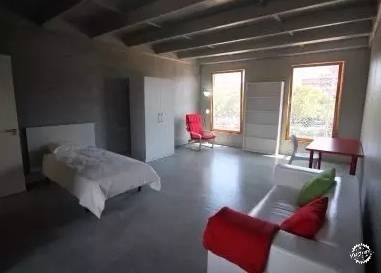

这是单人间

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第45张图片


今年夏天,院子里的植被已长得郁郁葱葱

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第46张图片

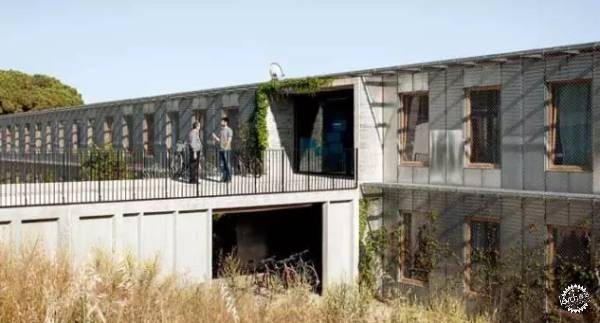

二层的入口

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第47张图片


铁丝网上已经爬满了植物,为房间遮荫避暑

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第48张图片


尽端的公共洗衣机间外也已爬满了植物。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第49张图片

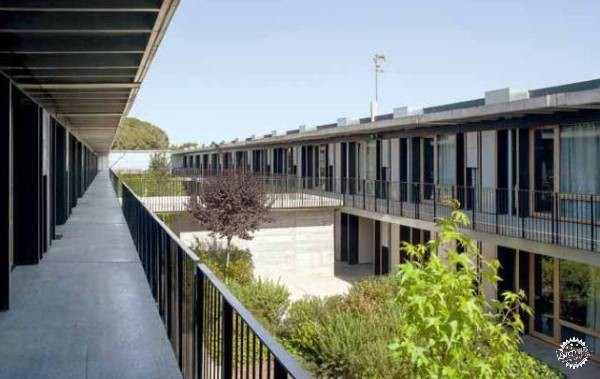

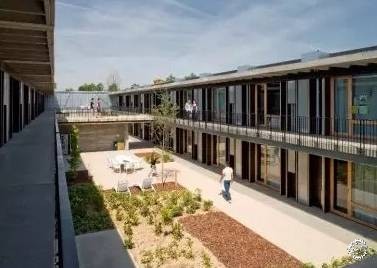

从二楼的走道向院子眺望,满眼生机盎然;一楼的院子沐浴在阳光中

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第50张图片


老卫、老何、老罗、老多,站在走廊上,和煦的暖阳照进庭院里,看到学生们在楼下嬉闹,耳边响起自行车的刹车声,一位同学把车停靠在扶手上。“嘿,这不就是我们20年前的故事板么?”“老男孩”们微笑不语。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第51张图片


老卫、老何、老罗、老多就是H建筑事务所(h arquitectes)的创始人David Lorente, Josep Ricart, Xavier Ros, Roger Tudó,这就是瓦勒斯高等技术学校57套学生公寓的故事。他们将从事务所创立之初以来所做的所有项目都标了号,其中最新一栋建筑的标号是第1101号。

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第52张图片


摄于初创时

20年后,这群老男孩用9天把学生时代的竞赛方案建了起来第53张图片
