01.

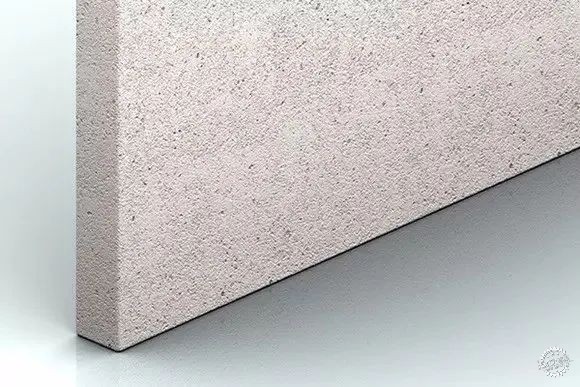

什么是水泥纤维板

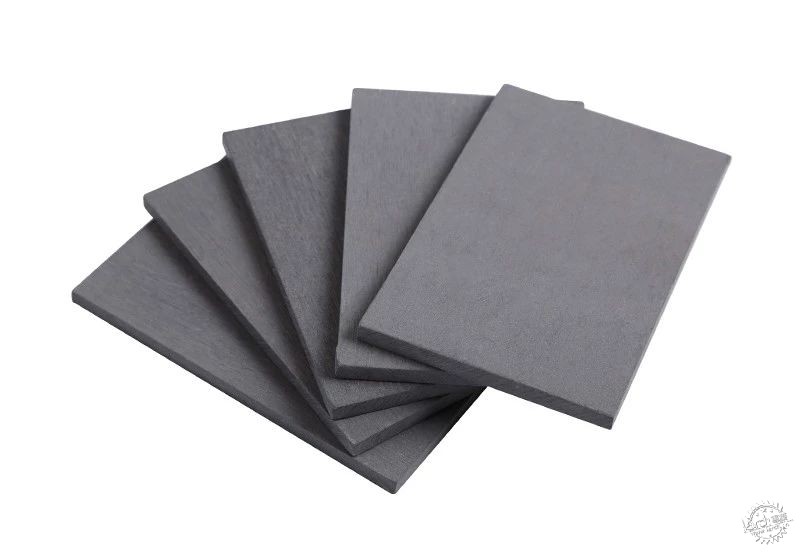

水泥纤维板
（fiber cement board 缩写为FC板）
是指以水泥为基本材料和胶黏剂
以矿物纤维水泥和其它纤维为增强材料
经制浆、成型、养护等工序而制成的板材
经过高压生产的水泥纤维板又叫纤维水泥压力板
其性能比不加压的水泥纤维板更好



材料特性

1）防火绝缘
不燃 A 级，火灾发生时板材不会燃烧，不会产生有毒烟雾；导电系数低，是理想的绝缘材料。

2）防水防潮
在半露天和高湿度环境，仍能保持性能的稳定，不易下陷或变形。

3）隔热隔音
导热系数低，有良好的隔热保温性能，产品隔音好。

4）质轻高强
经 5000 吨平板油压机加压的板材，不仅强度高、而且不易变形、翘曲；重量小适宜应用于屋面隔墙及吊顶等方面。

5）施工简易
作业方式，龙骨与板材的安装施工简单，速度快。深加工的产品也具有施工简便的特点。

6）寿命超长
耐候性强、也不会遭潮气或虫蚁等损害，而且强度和硬度随时间而增历久弥新，与建筑物同寿命。



缺点
纤维水泥板多为平板，除特殊半径较大的圆弧可以现场折弯，高密度的水泥板比较容易产生变形。


材料类别

1）按纤维来分
纤维水泥板按里纤维来分的话，可以分为两类：①石棉纤维-以石棉纤维作为支撑，叫做石棉纤维水泥平板。此种板材无论是国内还是欧洲早已禁用；②不含石棉纤维-用纸浆、木屑、玻璃纤维来替代石棉纤维起增强作用的无石棉纤维水泥平板。

2）按密度来分
低密度0.9-1.2g/cm3,中密度1.2-1.5g/cm3 ，高密度1.5-2.0g/cm3。低密度一般用于普通建筑吊顶隔墙等部位，中密度一般用于中档的建筑隔墙吊顶，高度密一般用于高档建筑的钢结构外墙，钢结构楼板等，目前我国纤维水泥板根据国家建筑行业标准就分为两大类。

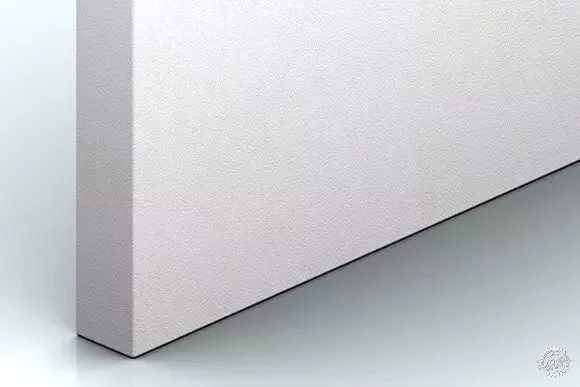

△低密度水泥纤维板

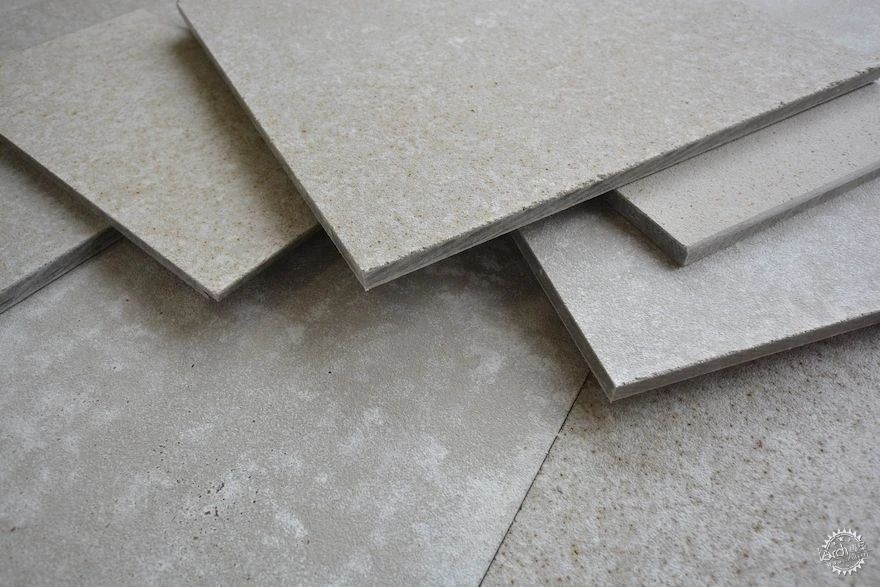

△中密度水泥纤维板

密度0.85g/cm3，板面非常光滑，可在室内使用，可抵抗真菌。密度0.975g/cm3，可在室内和室外使用。防潮不变质，在高湿度的地方可阻挡水的侵蚀。

3）按压力来分
有无压板和压力板之分。中低密度的纤维水泥板都是无压板，高密度的是压力板。压力板又称为纤维水泥压力板，需要专门的压机生产，无压机的企业做不了。

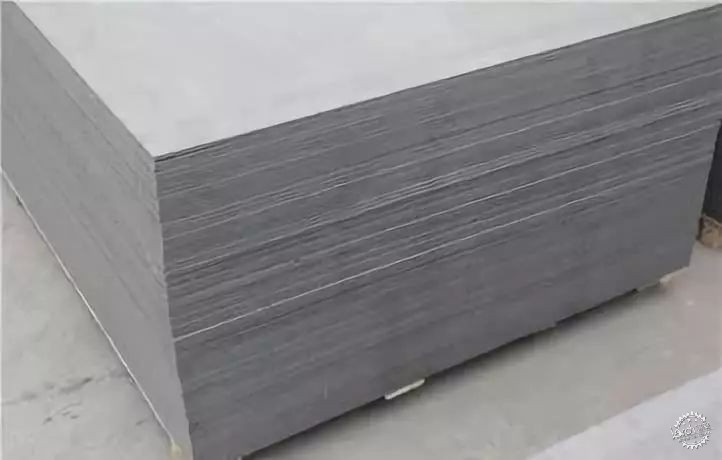

△高强度压力板

4）按厚度来分
超薄板2.5-3.5mm、常规板4-12mm、厚板13-30mm超厚板31-100mm。



纤维水泥板的颜色本身除了水泥灰，还有多种颜色选择~

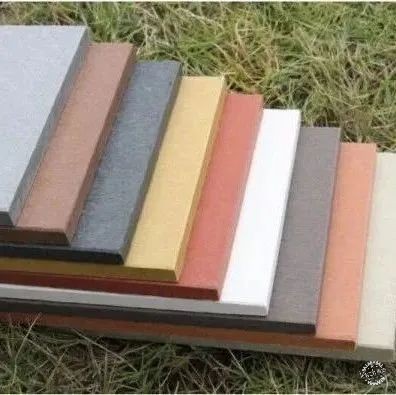

△彩色纤维水泥

价格区间

纤维水泥板可按平米也可按张计算。价格根据厚度，高低密度以及品牌的差异有所不同。功能性板价格20-50元/平米左右，6-12MM。装饰性板60-200元/平米,6-12MM。阁楼板80-120元/平米，厚度20-30MM。国内外中高端品牌价格高于本区间。
（以上价格仅为市场普通中端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。

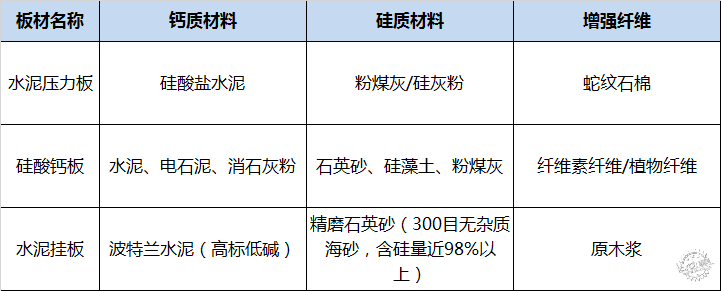

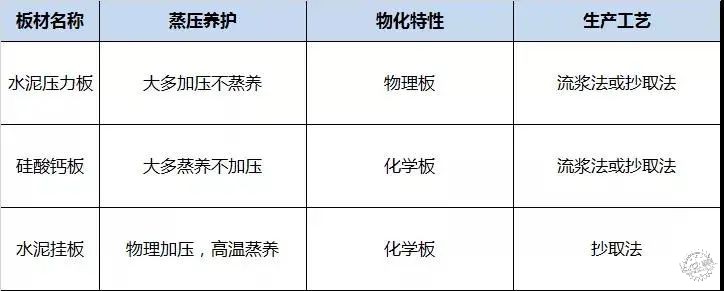

三种纤维水泥类板材 · 产品对比





水泥纤维板施工工艺

　　干式施工法：
　　第一步：螺丝应用大头绞利马螺丝，架簧可用0.8mm以上之防火镀锌骨料。
　　第二步：30cm下-65mmx35mm立柱。
　　第三步：120cm下-加强横柱。
　　第四步：室内施工板材衔接处需要3mm，室外需留5mm。
　　第五步：锁螺丝距离边距最小需1.5cm以上，10cm间距锁-螺丝。

　　混式施工法：
　　第一步：螺丝应用大头绞利马螺丝，架簧可用1.0mm以上之防火镀锌骨料
　　第二步：40cm下-65mmx35mm立柱
　　第三步：锁螺丝距离边距最少1.5cm以上，横向10cm间距锁一螺丝;从向最上，最下一排螺丝距离5cm，其他10cm。
　　第四步：两层板材衔接处不可连续。
　　第五步：板材完工灌浆前可在外侧横向锁上加强横柱，待灌浆完毕后拆除。

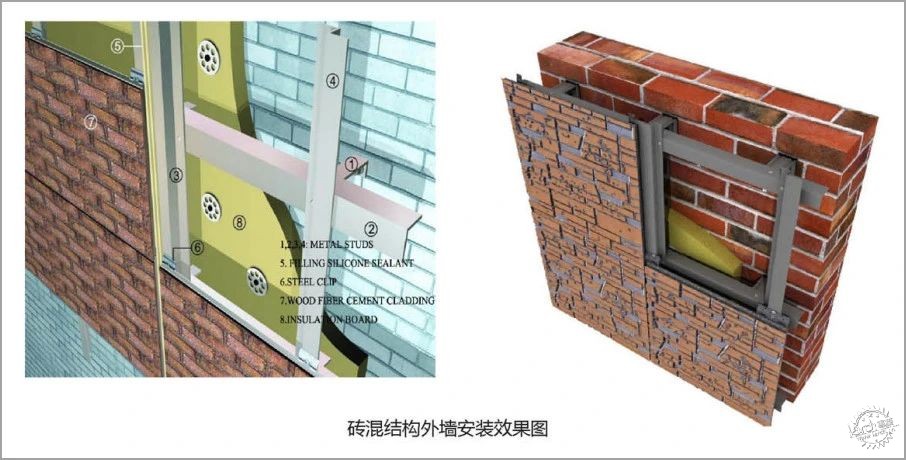

外墙安装




示意图，仅供参考

1.外墙现场加工，背面朝上防止正面崩边，切勿带水切割，切割后及时涂抹防水剂。房八斗提示板材切开后，及时安装，防暴晒和雨淋。
2.水泥挂板水平安装，起始安装披水横板，离地20cm。
3.为适应环境湿度及气候变化热胀冷缩，上下板之间应留有0.2-0.4mm间隙，防止挂件不受力而下面一组挂件多度承重，造成整体墙面板下垂。安装前可以准备若干对应厚度的铁皮，确保安装间隙，防止脱挂。
4.水泥挂板应悬挂于镀锌处理的轻钢龙骨或经防火、防腐处理的木龙骨上，采用防锈蚀挂件、自攻螺钉固定，填缝应使用耐候性好、弹性好的硅酮密封胶。
5.板与板横向预留3-5mm伸缩缝，左右板之间放置铝合金接缝条，也可在间隙使用泡沫棒。
6.水泥挂板安装时要与墙面保持一定距离，上下留置空气通道，防潮隔热。

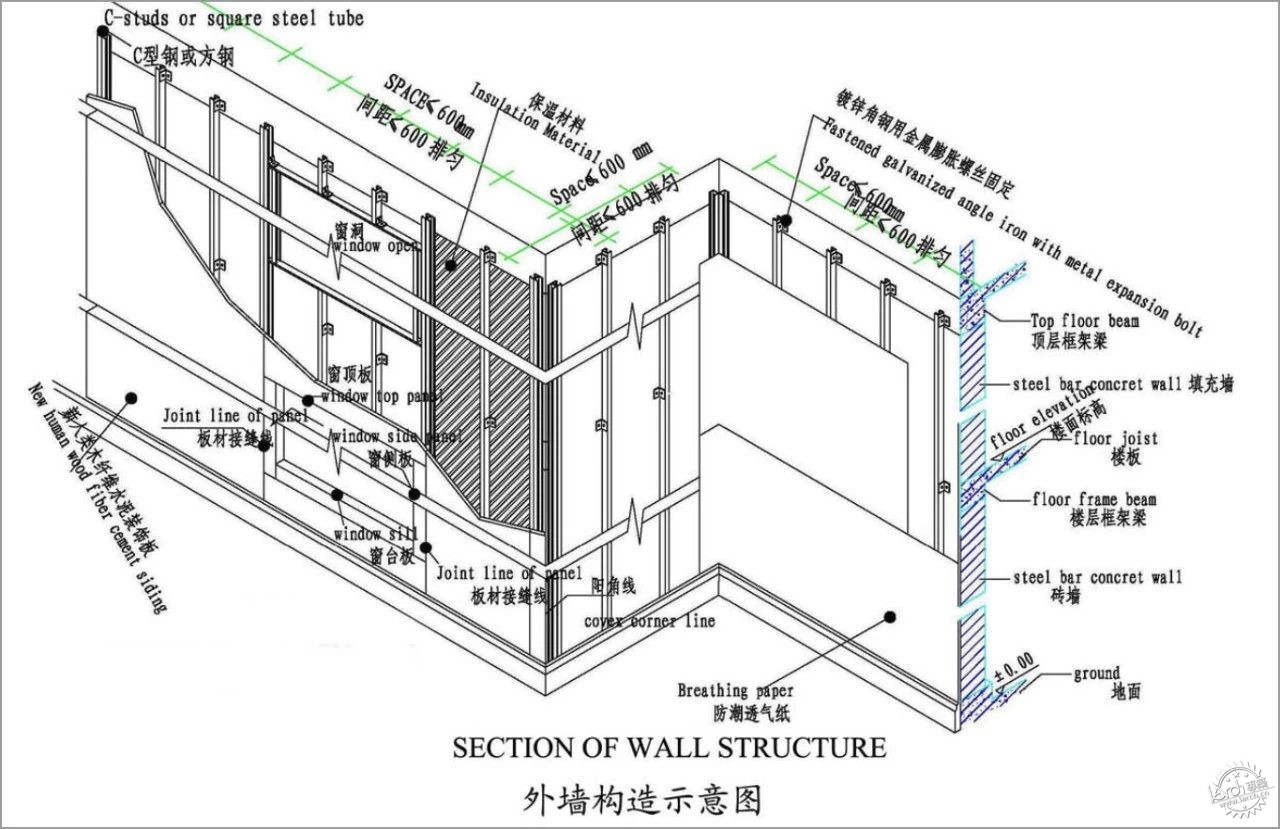

水泥纤维外墙挂板 · 安装步骤


示意图，仅供参考


02.
水泥纤维板的应用

水泥纤维板应用范围十分广泛
薄板可用于吊顶材料，可以穿孔作为吸音吊顶
常规板板可用于墙体和或装饰材料
厚板可当作LOFT钢结构楼层板、
阁楼板、外墙保温板、护墙板等


水泥纤维板在外墙的运用

在建筑外墙装饰中，
纤维水泥板可钻孔、可随意切割、
布置灵活，安装简便



扬名感知中心

设计：上海联创设计集团股份有限公司

设计团队对外立面材料的选择经过思考，最终选择了水泥纤维板，一是水泥纤维板材相较于其他幕墙自重轻，减轻结构荷载，二是考虑到有限的建设成本，最终呈现出独特的立面效果。

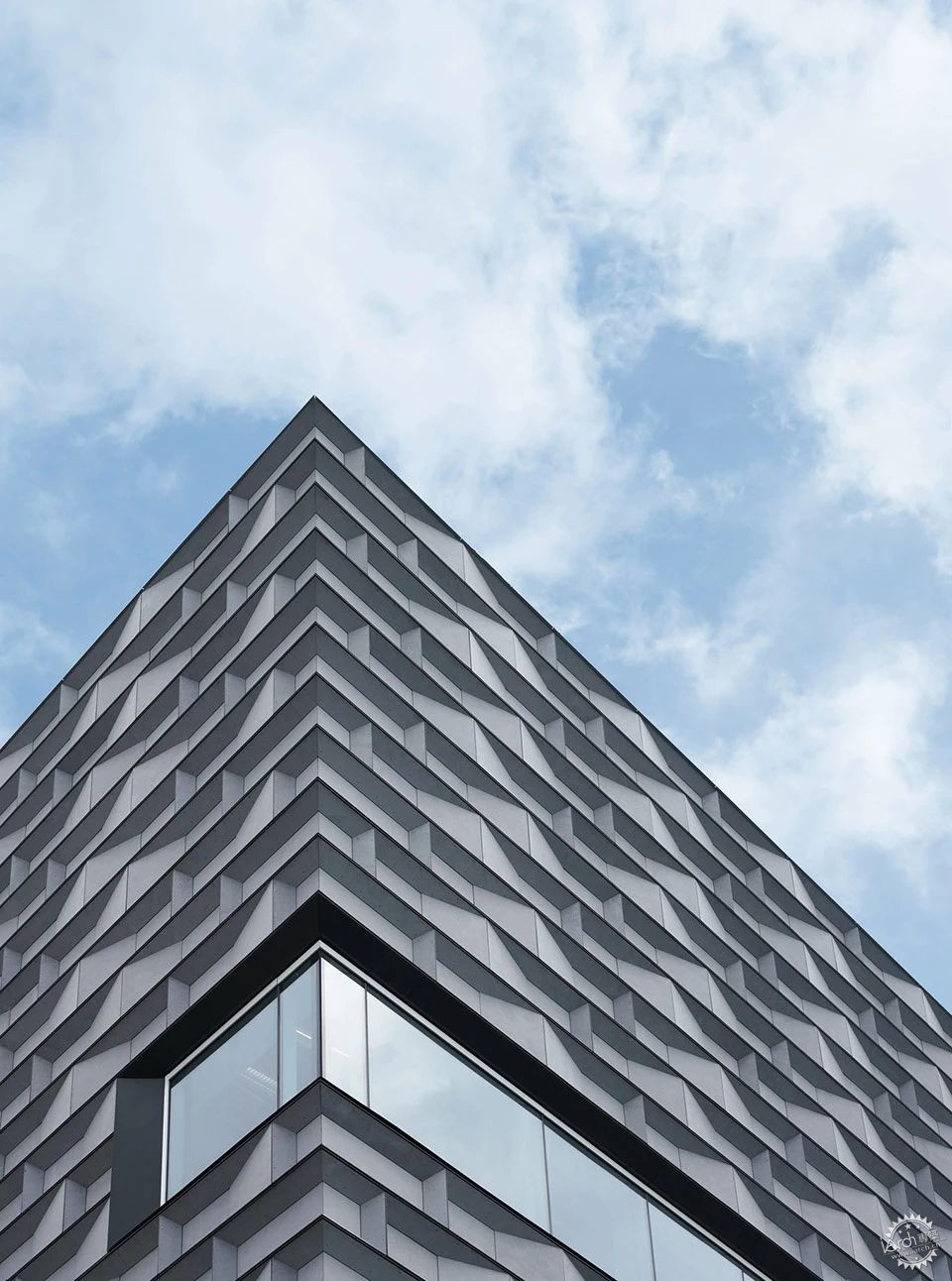

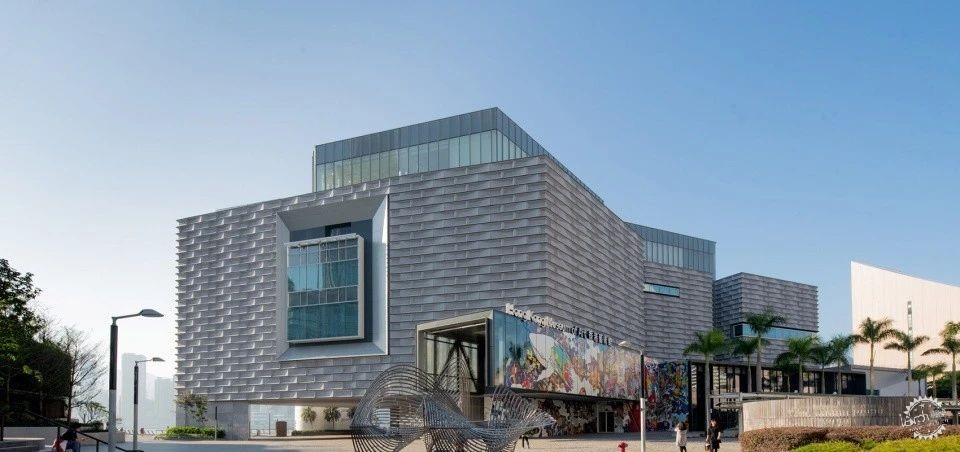

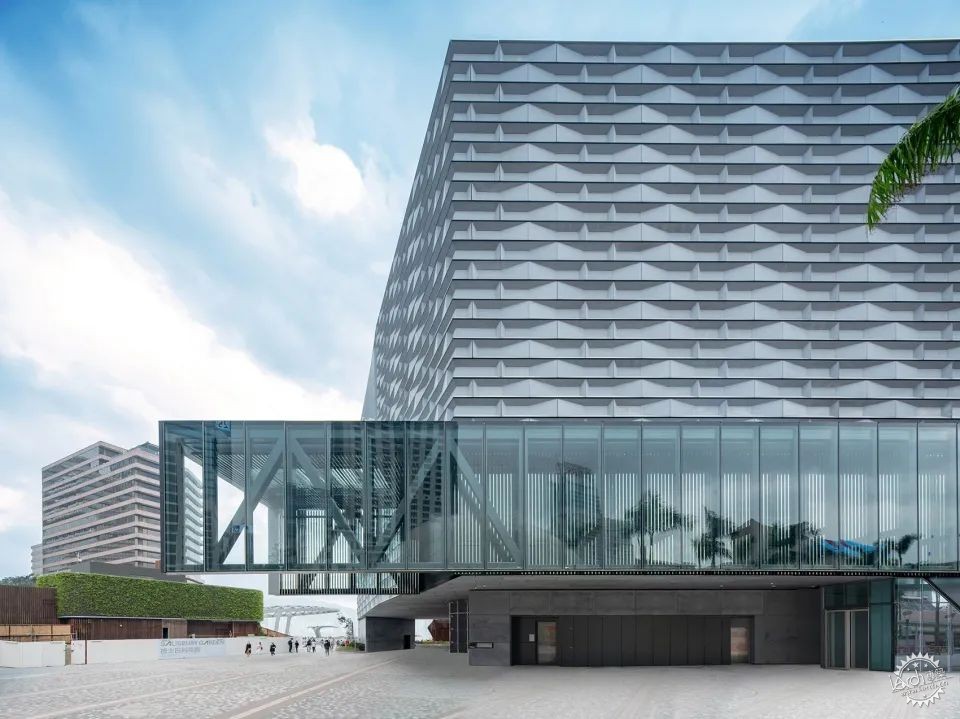

香港艺术馆翻新及扩建

设计：香港特别行政区政府建筑署

立面的设计灵感来自维多利亚港的海浪以及中国传统的砖砌建筑。由纤维水泥板制成的模块相互交错安装。面板安装的不同方式，有些是垂直的，有些是张开的，有些是平行于后面的混凝土结构，使外墙呈现出迷人的波浪状外观。灰色纤维水泥板被切割成预定尺寸，并现场安装在铝制底座上。然后将完成的模块固定到钢筋混凝土承重结构上。

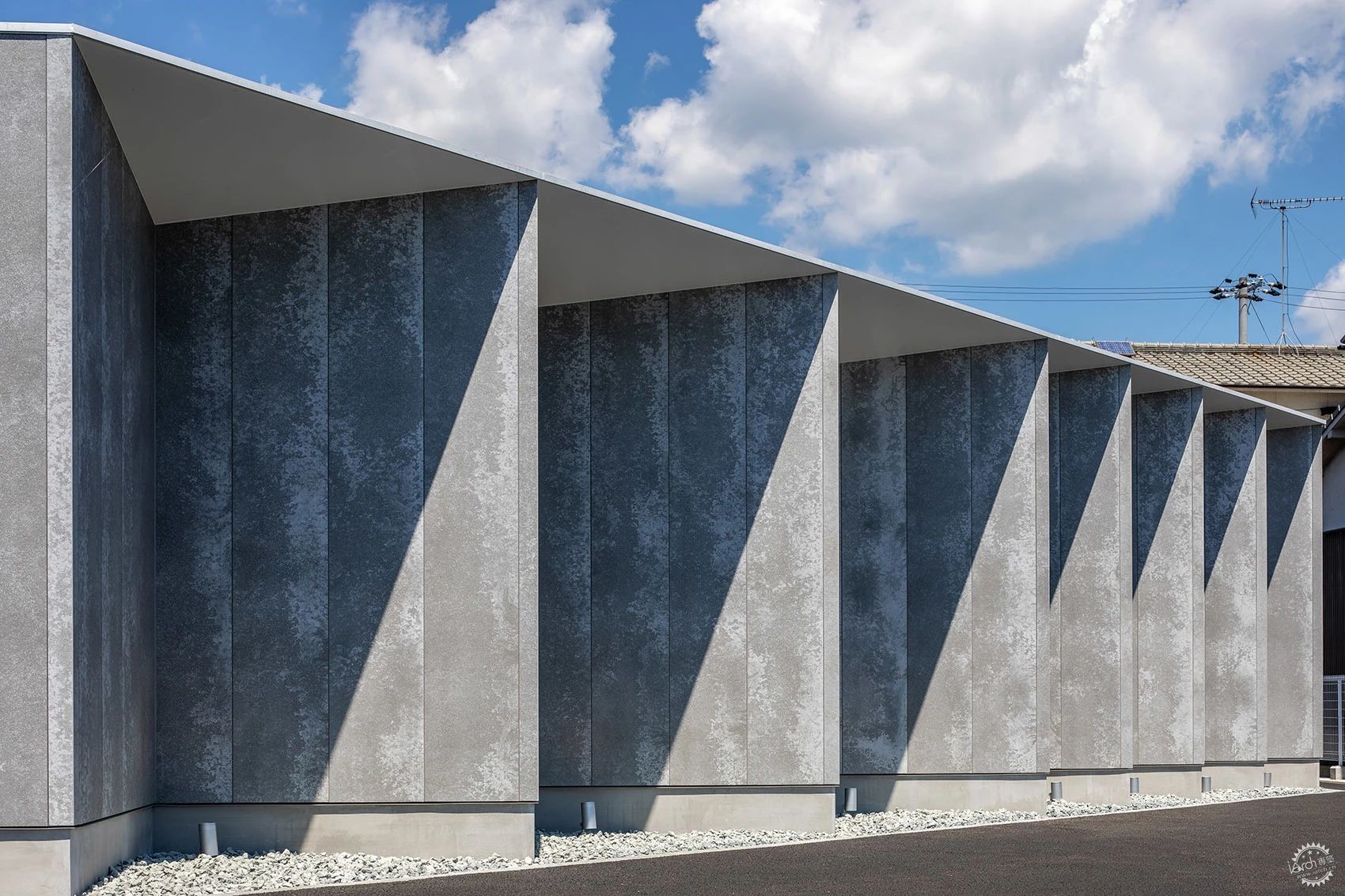

OmniDirectional内科诊所

设计：KTX archiLAB

OmniDirectional是一家位于日本兵库县郊区的内科诊所，诊所有三面面向街道敞开，建筑师设计了凹凸的锯齿形立面，在不同角度保持建筑外观的整齐一致，建筑整体的外表皮采用前卫、坚韧的水泥纤维板，与内部温暖、令人放松的刨花面板形成鲜明的对比。










深圳坪山雕塑艺术创意园改造

设计：一树建筑工作室

深圳坪山雕塑艺术创意园坐落于深圳市坪山区，园区中央原有一座保安室被改造成一个小型艺术灯塔，保安室的原有骨骼——墙体、门洞与窗户被保留下来，设计以红色水泥纤维板进行包裹，与上部分形成鲜明对比。










大邑农科基地展示中心

设计：成都天华西南建筑设计有限公司（杭州XXL设计团队）

项目选用光敏高密度水泥纤维板作为建筑屋顶与部分立面的材质，部分墙面选用了灰白色火山岩与木纹贴面，在感官上延续了传统民居质朴感的同时，也发挥了现代科技环保节能的优势。

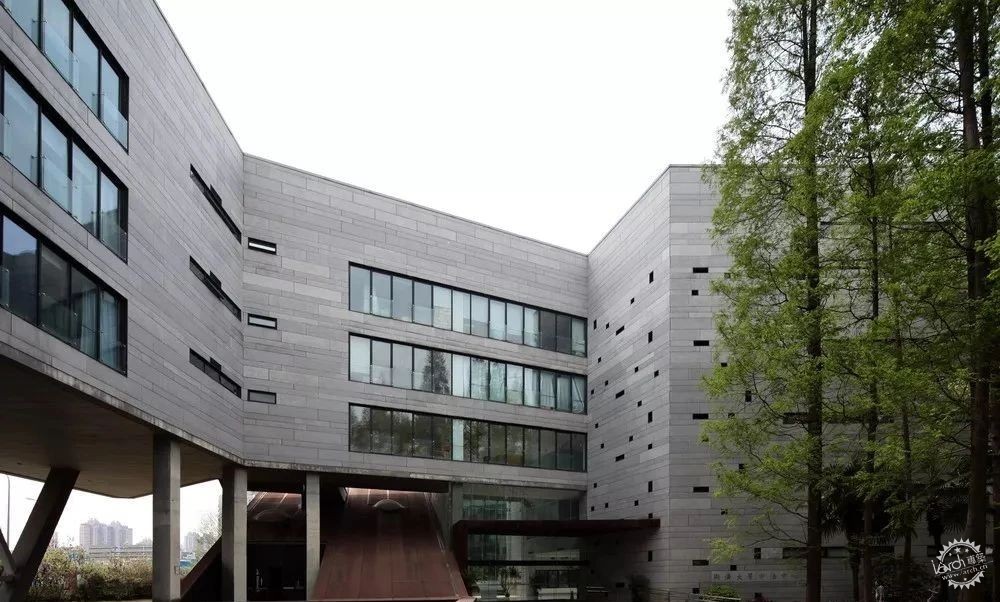

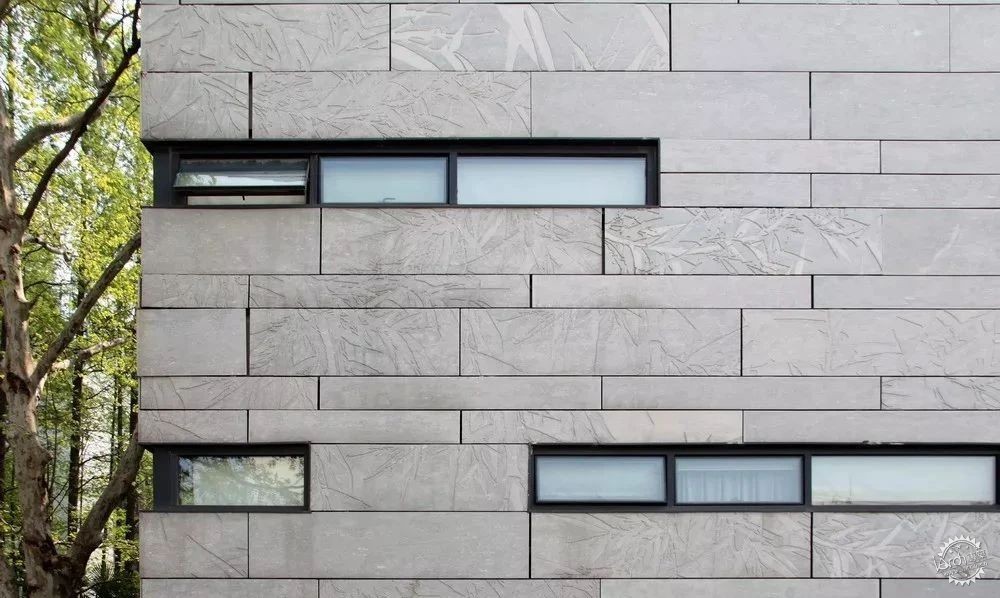

同济大学中法中心

设计：致正建筑事务所

三个不同单元采用不同的材质组合、色彩和构造做法来建构，纤维水泥板幕墙采用了背栓式、开放式构造，经过多年依然显得精致、洁净。








巨人集团总部大楼

建筑设计：汤姆·梅恩（Thom Mayne）

巨人网络总部办公楼是一个综合性项目，位于一个大型人工湖畔旁，开放的建筑语汇展开它的首层平面，起伏的形态创造了一个凌驾于湖面之上的巨大悬臂，东侧蜿蜒的办公楼立面采用了深灰色面板，高强度水泥纤维板（板材密度达到1.92）。

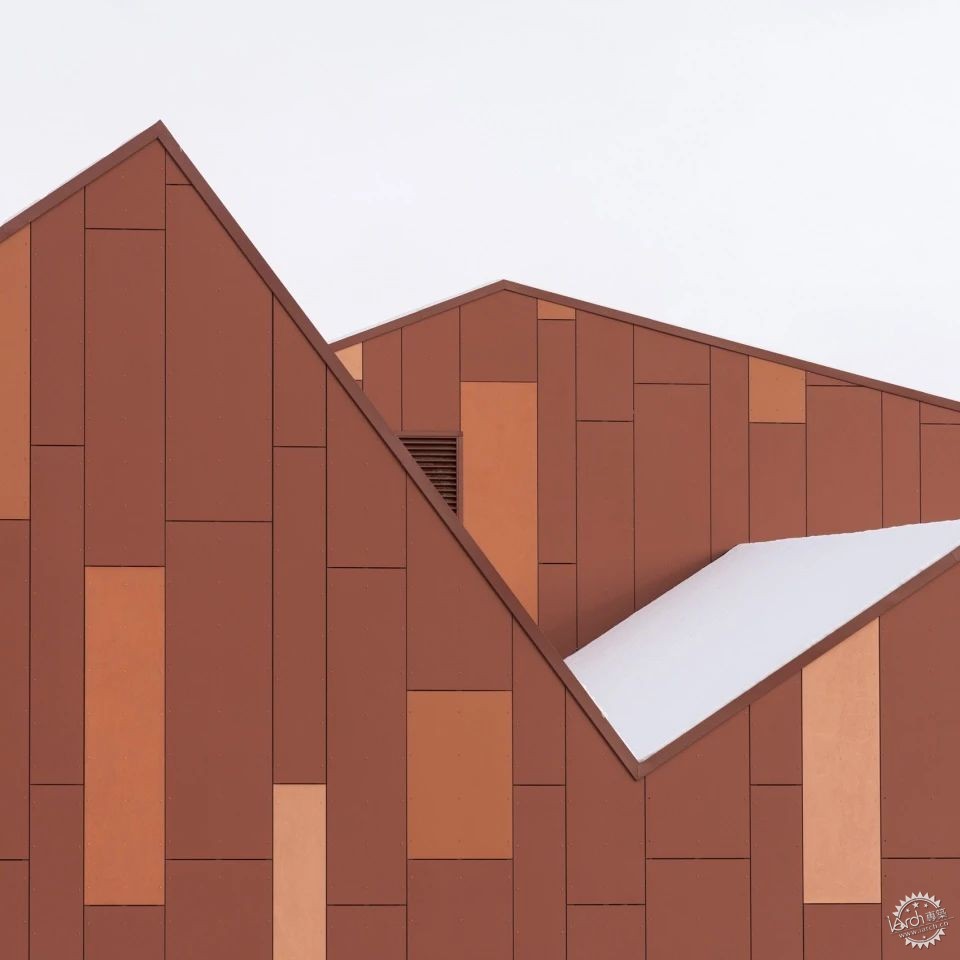

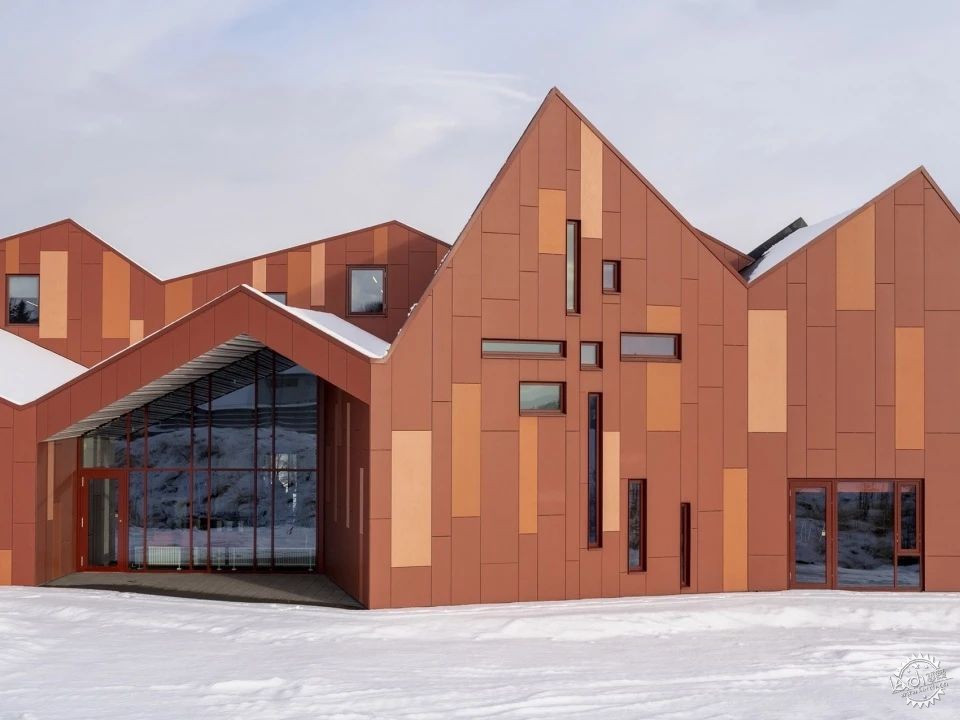

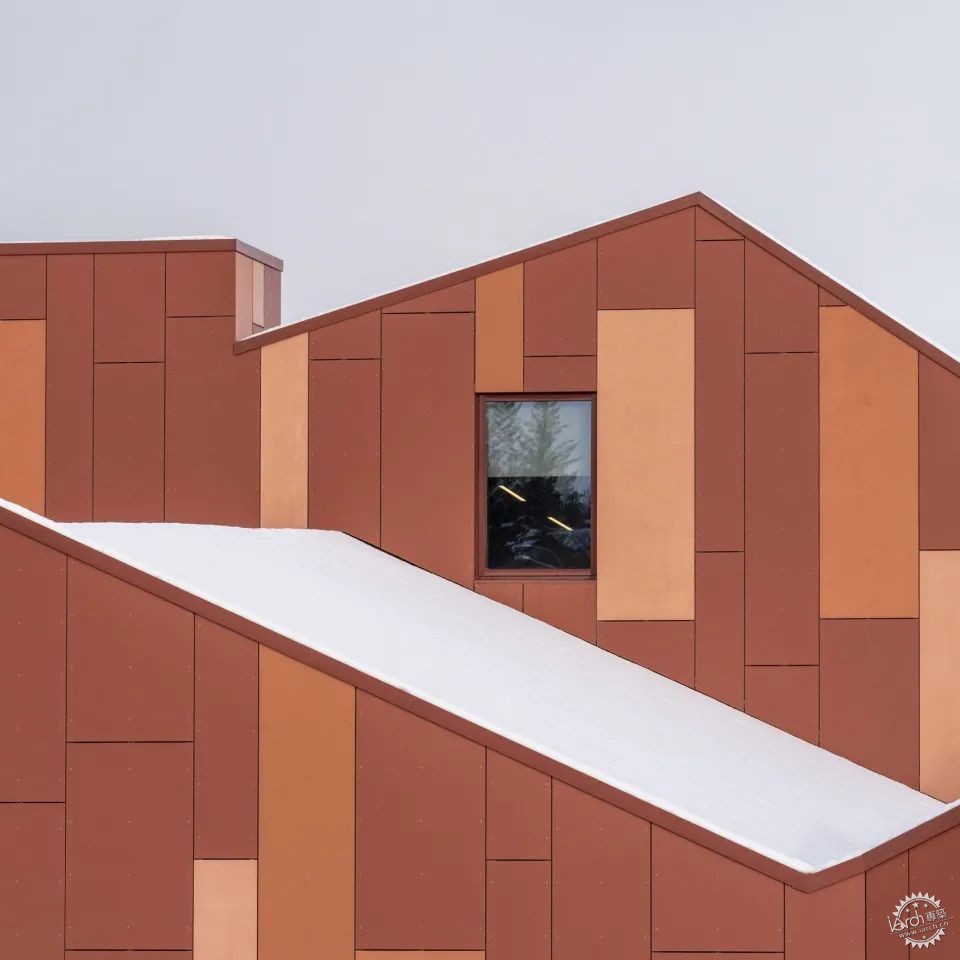

冰岛救世军总部

设计：Teiknistofan Tröe

项目主要结构采用现浇混凝土，并且根据当地规范设置了外墙保温层，覆以深浅不一的红色纤维水泥板，独特的屋顶形状和醒目的颜色使建筑从周围环境中脱颖而出。

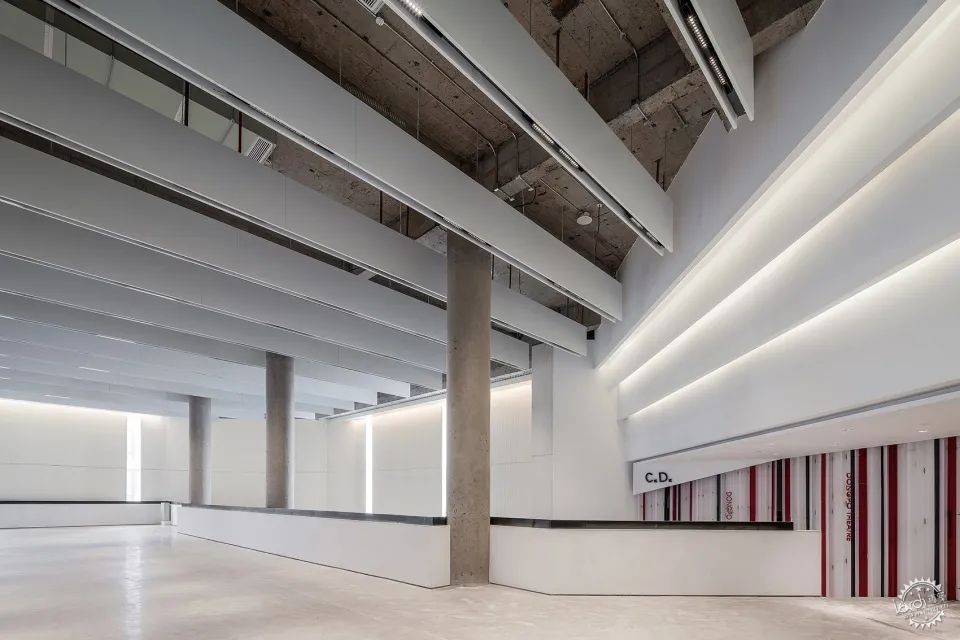

水泥纤维板在室内的运用

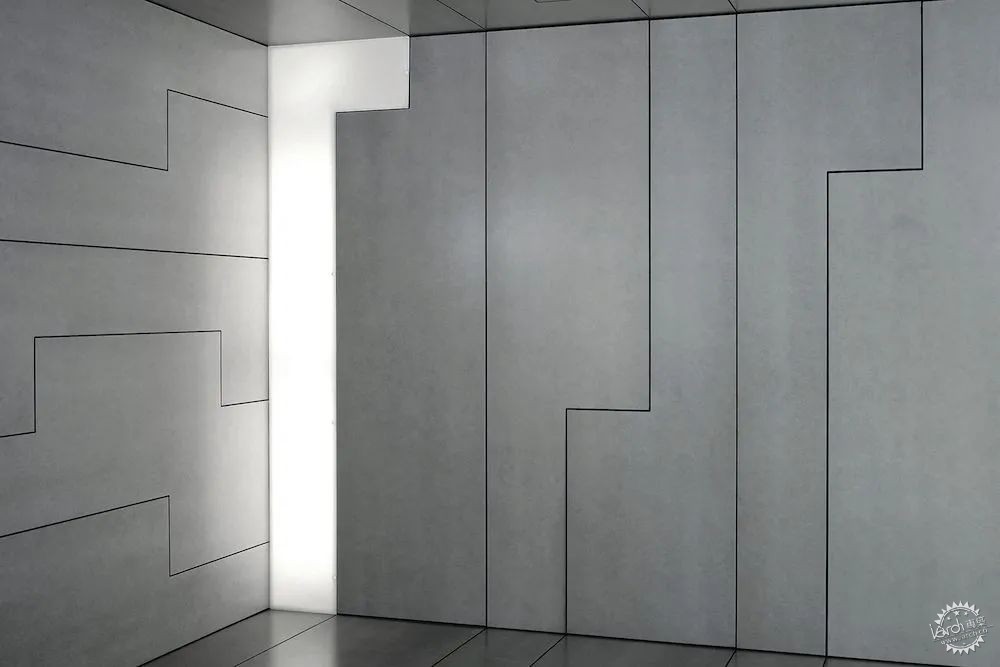

水泥挂板作为室内隔墙运用
相对于石膏板、硅钙板
具有更好的防水、隔声效果
与轻质龙骨配合，有效降低工程和装修成本
外观颜色均匀、表面平整~

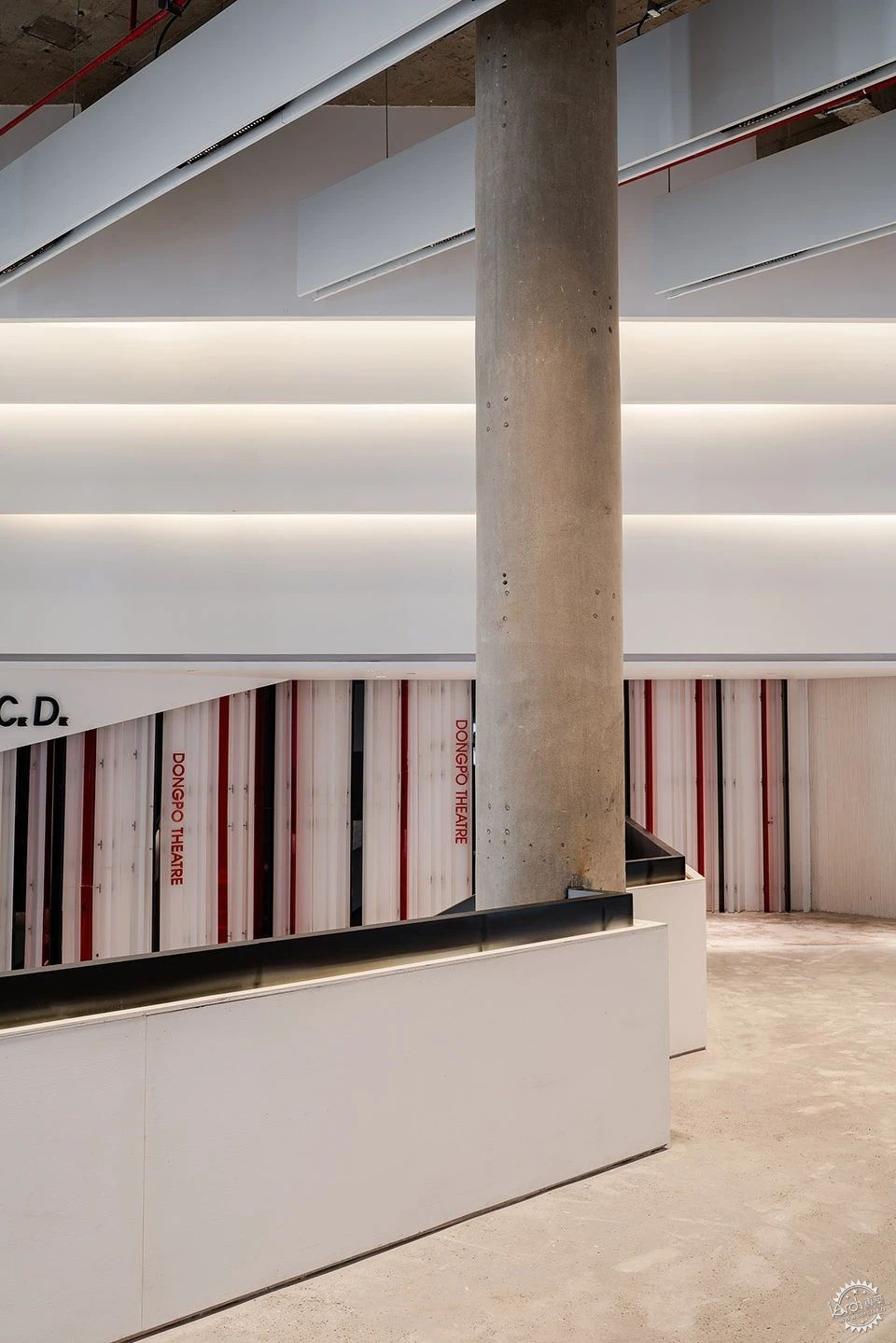

东坡大剧院改造

设计：典尚设计

东坡大剧院位于杭州西子湖畔，剧院建设初期墙体的粉刷装饰以及休息厅阶梯护栏的元素加以使用，墙面竖向肌理的水泥纤维板和强烈的楼梯栏杆是向历史的记忆痕迹致敬。
