四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第1张图片


设计单位/ 香港中文大学建筑学院
建筑师/ 朱竞翔 夏珩 张东光 韩国日
地点/ 四川彭州
设计/ 2012年/ 竣工/ 2013年

四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第2张图片



四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第3张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第4张图片


在建筑投入使用后,轨道车先是方便了家具、设备的运输,随后给游客带来新鲜感:访客可以选择曲折幽静的南侧台阶登堂入室,也可以搭乘跨越陡坡的轨道车穿过树林自北侧“飞”入、“飞”出建筑。两种路径带来不同的空间体验与趣味。轨道车下车处与电机就设置在“L”型的玻璃围廊中。

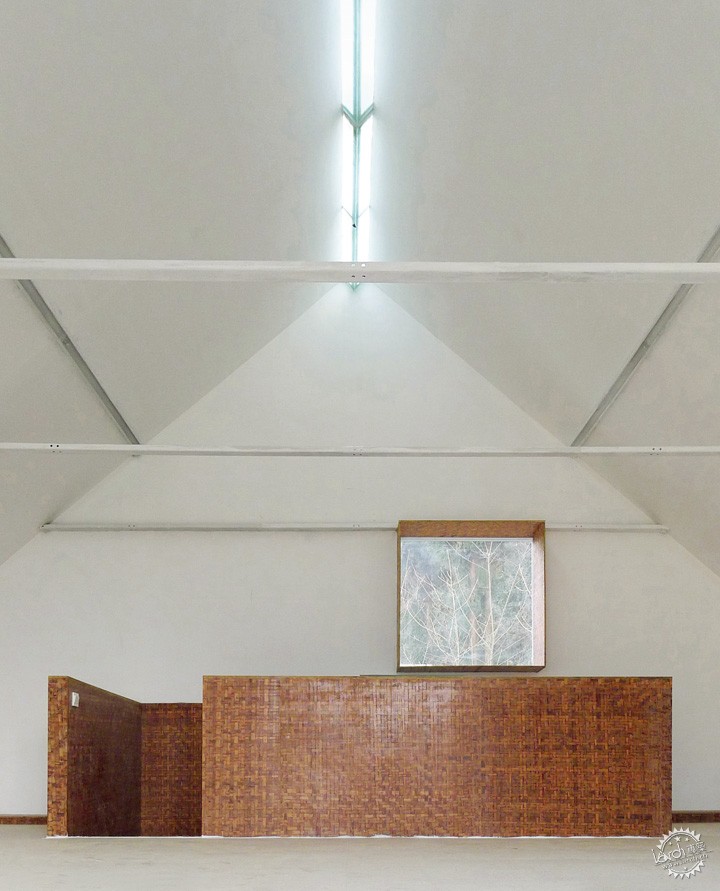

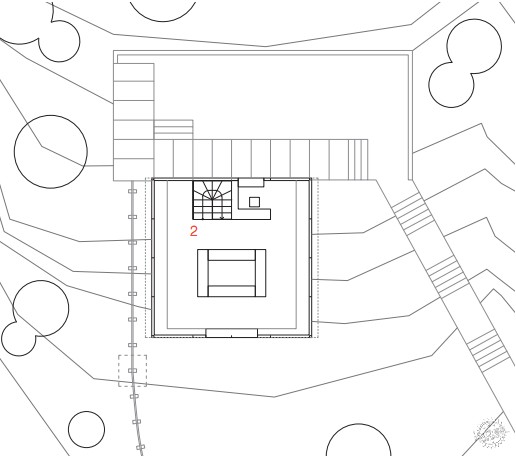

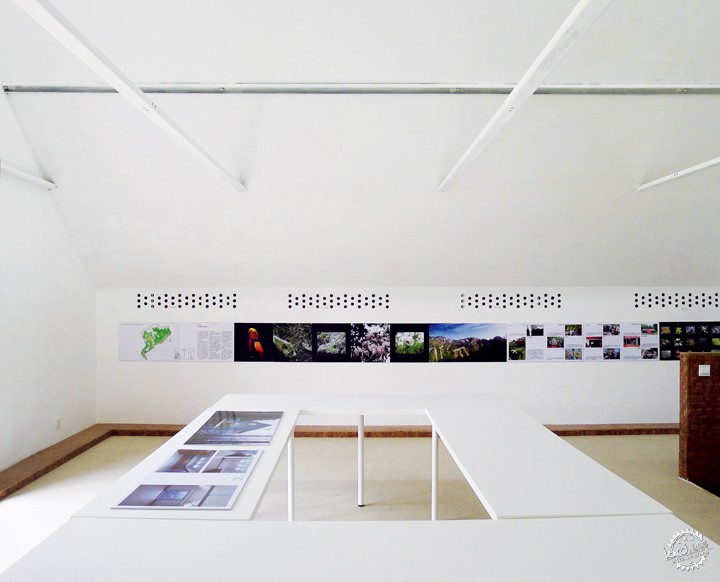

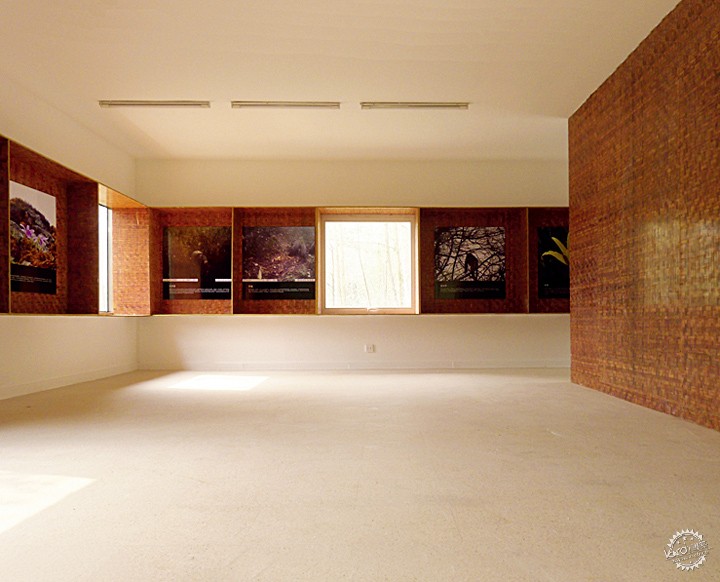

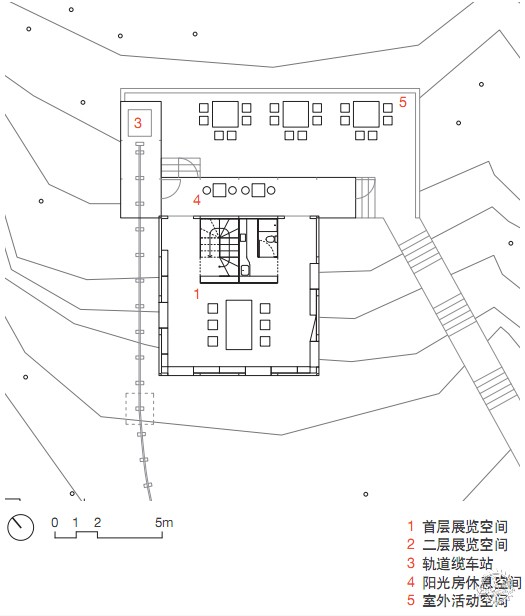

室内环绕服务筒体使用了环状的通路组织。它们顺应了缆车与步道的左右分布,也使顺、逆时针方向的体验不同。小空间因为需要更多时间来理解它的构成,而在经验、知觉上显得更大。 二层呈现单一大空间,屋脊轴线将人的视线引向落地大窗、引向外部。此处可以回望游览路程,俯瞰山谷与村庄,欣赏山中夕阳,带来序列的高潮。
舒适性设计
小鱼洞镇山谷冬季阴冷多雪,夏季则潮湿多雨,气温凉爽。房屋的悬浮基础利于建筑隔潮降湿。东侧玻璃围廊形成气候缓冲带:早晨来自东侧的温暖阳光会帮助加热内部空间。基础、围廊与建筑系统标准的围护保温层联合工作,有效地营造被动式的舒适室内环境。在斜屋面与墙面交接处的檐口部位,三角形预制构件的两直角边进行了镂空处理,从而利用热压与风压加强了室内上层的通风,构造处理可谓一举多得。
施工组织
建筑的钢构件与木基板材均在成都附近生产,工人也在成都与当地寻找,这降低了人工成本。

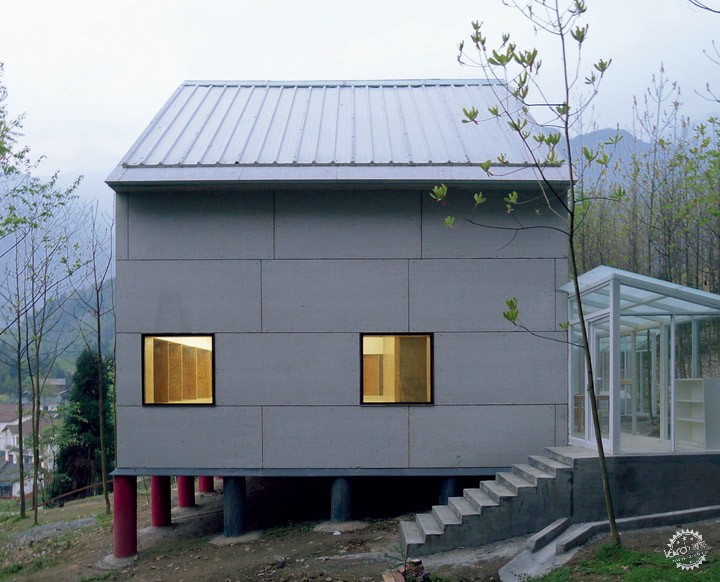

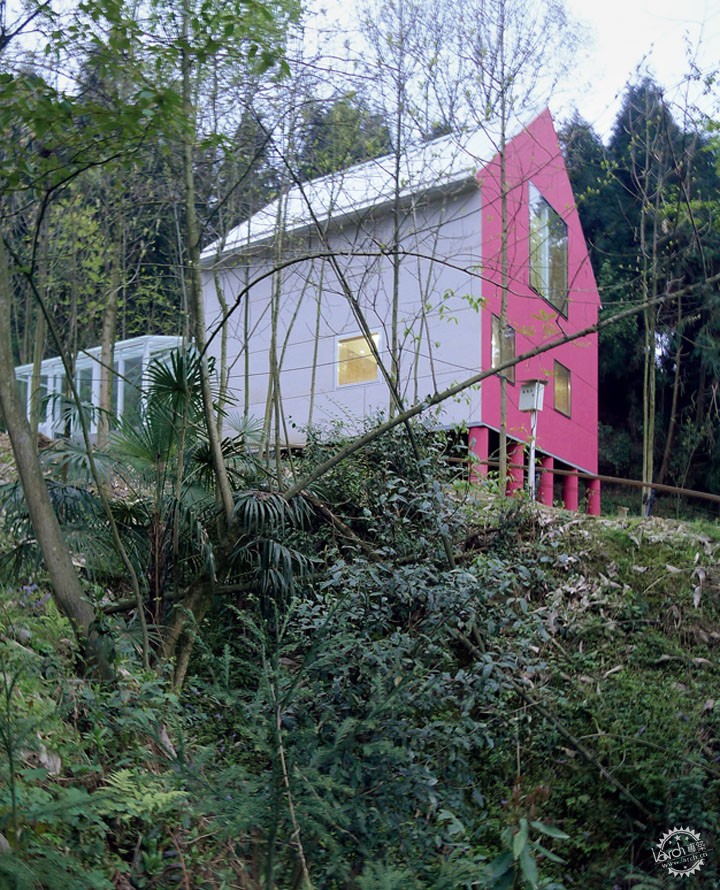

建筑由16根短桩自地面托起,这带来了多方面好处:基地前后高差大的问题得以解决,土方开挖与平整由此省略,周边的微生态环境保持不变,建筑地板不再返潮结露。建筑底部空间可放置工具、用品,整个建筑也获得了悬浮于基地之上的独特形态。
施工主要在冬季,基础需要快速实施,以规避混凝土硬化时的冰冻问题,设计者采购了附近村庄的成品水泥涵管代替木模板来成型短桩;这减少了施工垃圾,方便水平和垂直校准,也无需额外表面处理。整个基础工作仅由6名本地工匠花4天半完成。

四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第5张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第6张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第7张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第8张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第9张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第10张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第11张图片




四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第12张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第13张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第14张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第15张图片


四川白水河自然保护区宣教中心 | 朱竞翔 夏珩 张东光 韩国日第16张图片



系统发展
宣教中心在2013年春节前竣工,6月份凡客诚品与世界自然基金会正式将它交付予白水河自然保护区。它是“新芽”轻钢复合建筑系统2009年发明以来的第5次应用和第2次保护区工作站应用。

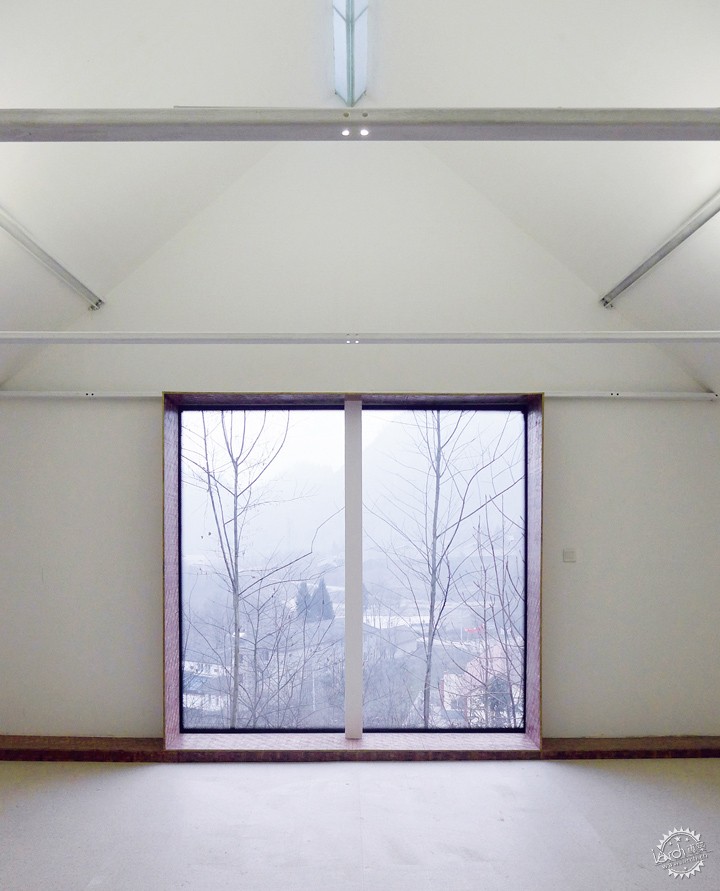

和其它项目相比,此项目打破了开口尺寸的限制:2层山墙面落地窗2.4m见方,窗构件固定于围护墙板的外侧,这就避免了窗构件打断1.82m间隔的结构钢柱;刚度较强的定制不锈钢窗框又将两边的围护墙板连接为一体,缩减了大洞口带来的抗剪切能力的损失。
三角形檐口构件强化屋面与墙体的角部连接,使得雨水泄落远离墙面,内部镂空还组织了自然通风。此项目也融入其它构件系统。成熟的铝合金框架玻璃填充系统建造了玻璃围廊,在协调好模数、连接、防水等关键问题后,它和“新芽”系统毫无冲突。
这些新发展一方面证明了“新芽”系统的适应与开放性。宣教中心项目虽然面积微不足道,但却特别探讨了轻型建筑的山地选址、设计与构造议题,特别是建造与机械运输系统的有机关联。由于团队有能力与经验统筹整体链条——从构想设计到采购制造再到建造调试,并且熟知系统自身的特点与技术细节,因而建造与机械不只是作为实现设计图纸的技术手段,更成为激发设计、甚至决定形态与细节的核心因素。而团队从一开始就参与项目选址、预算规划以及性能指标确立的前期工作,并通过与管理者反复讨论基础设施与建筑物的关系,最终能够以一贯的低预算完成全部的工作,并开发出别具一格的创意。
相比灾后重建将城市多层集合住宅大规模移植到村镇、占用珍贵的河谷耕地的单一强硬发展思路,白水河自然保护区宣教中心无疑示范了另类的、但却更环保经济的发展可能性。
业主:世界自然基金会成都办公室、北京办公室,凡客诚品
建筑系统制造单位:深圳元远建筑科技发展有限公司
建筑面积 :140㎡
结构形式:C型轻钢骨架与填充板材形成的复合结构
摄影:张东光
图纸绘制:韩国日
