本文转载自 生生景观

竹子改造的民宿成了村里的活动中心。越来越多的村民和游客来这里体验万物生长。



用竹子砌成的远方——东江源民居改造第1张图片


用竹子砌成的远方——东江源民居改造第2张图片


用竹子砌成的远方——东江源民居改造第3张图片


华南理工大学建院大二三四的学生在去年底组成一个学生工作室

用竹子砌成的远方——东江源民居改造第4张图片


东江源的民居改造,始于一个在世界自然保护联盟(IUCN)工作华工校友他希望我们以特殊的志愿者身份无偿为这里提供设计搭建。

用竹子砌成的远方——东江源民居改造第5张图片


改造项目位于赣州寻乌县东江源村它作为水源地养育广东、香港多个城市。IUCN希望将老屋改造为一个能承担志愿活动和培训功能的环教基地。而由达能中国饮料提供15万元资金支持。

用竹子砌成的远方——东江源民居改造第6张图片


在期末和课业喘息间,我们带着好奇,向东江源村出发测绘了。我们要改造的客家老屋,就靠着种满毛竹的小山坡,白墙黑瓦木门窗,静静望向南边的水渠和池塘。

用竹子砌成的远方——东江源民居改造第7张图片


用竹子砌成的远方——东江源民居改造第8张图片


最开始设计时,我们仍理想化地抛开现实条件、村民态度做出判断。这些方案,在和老师们探讨时受到了严厉的批判。老房子怎样才能够活起来呢?

用竹子砌成的远方——东江源民居改造第9张图片


在翻阅往年的公益资料、村史背景,采访十几位不同身份年龄的村民后,我们试图利用当地产竹优势,在老屋正面加建一条廊完善客家围屋形制的同时,提供一个亲水的室外活动空间。

用竹子砌成的远方——东江源民居改造第10张图片


由于资金有限,第一期我们只能实现竹廊和首层堂屋、西侧横屋,二楼青旅居住及东侧横屋需要等到来年春天。

用竹子砌成的远方——东江源民居改造第11张图片


经过在广州深化设计的七月后,我们八个小伙伴再度随着颠簸的车来到东江源开启驻扎生涯。

用竹子砌成的远方——东江源民居改造第12张图片


来自河南的竹廊师傅们到达现场。


本村唯一的护林员带着村民们上山砍伐,取三年生以上的,直径分别为10~12公分(柱子用)7公分(横梁短柱用)5公分(屋面原竹/隔断)的毛竹。

用竹子砌成的远方——东江源民居改造第13张图片


94年生却已经从业6年的小师傅奶奶们好奇地看着竹廊

用竹子砌成的远方——东江源民居改造第14张图片


用竹子砌成的远方——东江源民居改造第15张图片


刚砍下来的竹子用火烤出油后用木匠的木屑擦去黑色部分,称为去青,能保证耐久和美观。

用竹子砌成的远方——东江源民居改造第16张图片


至于先天不足、歪歪扭扭的竹子,师傅都会把每一处用火烤焦后再利用自己的重量压直、用一个小木棍戳布蘸水冷却定型。

用竹子砌成的远方——东江源民居改造第17张图片


这里的场地形势比较复杂,高差很多。有水泥地、需要用到冲击钻和水钻的石头地面、菜地、砖墙;还有十个基础需要入水渠和池塘。入水的基础,把pvc管埋钢筋灌水泥至一定厚度,再插入竹柱子灌齐水泥。

用竹子砌成的远方——东江源民居改造第18张图片


竹子上用锯子滚一圈点划出地板水平标记,用注了水的水管(连通器原理)保持在同一水平上。

用竹子砌成的远方——东江源民居改造第19张图片


短小的竹子用蔑刀劈开制作成一头尖的竹钉用20cm长的钻头在竹子上打孔,扎入竹钉,削平首尾多余部分,相比金属部件耐久美观。

用竹子砌成的远方——东江源民居改造第20张图片


用竹子砌成的远方——东江源民居改造第21张图片


由于柱子上端两侧均切开口梁便在相应交接处也作出相应切口,架设在柱上,并钉上竹钉加固。两个开间交接处为双柱双梁。局部会在柱子接口处插入竹垫片加固。当梁不够长时,师傅会套接竹子。根据我们的设计,屋顶的竹子排布疏密有间,以营造不同的光线效果一根根竹子搭在三根主梁上。中间的梁用竹钉固定,首尾用燕尾螺丝。

用竹子砌成的远方——东江源民居改造第22张图片


由于竹子并不是均匀粗细而是上小下大;为了弱化视觉感受,在平屋顶铺设时一头大一头小依次反过来铺。

用竹子砌成的远方——东江源民居改造第23张图片


首先在地面上做出标记,然后架上短柱和地梁,铺设木龙骨。要做出相对平整的竹地板,整根竹子用篾刀撬开,取1/6或1/8手撕成竹片,用气钉枪钉在龙骨上。

用竹子砌成的远方——东江源民居改造第24张图片


用竹子砌成的远方——东江源民居改造第25张图片


最后一道工序就是在竹廊屋顶上铺设阳光板了,保证竹廊内透光避雨。阳光板之间用螺栓固定。

用竹子砌成的远方——东江源民居改造第26张图片


用竹子砌成的远方——东江源民居改造第27张图片


用竹子砌成的远方——东江源民居改造第28张图片


做完竹廊之后,师傅又在我们的请求下做用来摆放的桌椅,看起来古朴可爱。

用竹子砌成的远方——东江源民居改造第29张图片


用竹子砌成的远方——东江源民居改造第30张图片


用竹子砌成的远方——东江源民居改造第31张图片


这是一个还未实现“公路进村”的小山,有些材料需要隔段时间蹭车去县城采购。更重要的是,15万其实比想象中的紧张得多。我们尽量旧物改造,并加入做清理、粉刷、搬运、划线、小家具DIY……

用竹子砌成的远方——东江源民居改造第32张图片


在地上试着用旧瓦叠出各种图案,做成摆设展品的瓦展台。

用竹子砌成的远方——东江源民居改造第33张图片


旧柴房顶剥下来的瓦上爬了青苔和泥土,拼贴起来做成照片墙。

藏在阁楼的竹器,拿溪水洗净、沥干、上油,改成灯罩。盛谷的箩筐倒扣在地上,成了歇脚凳。

用竹子砌成的远方——东江源民居改造第34张图片


运来竹子的第一时间,我们就顺手取来一小截,制成竹筒灯。

用竹子砌成的远方——东江源民居改造第35张图片


为了制作设计中的模块凳,我们从县城拉来便宜量大的胶合板自己加工,给它刷上白漆。

用竹子砌成的远方——东江源民居改造第36张图片


屋主收集的各种老旧木料,除了用作大部分家具的材料,还被钉挂在墙上。

用竹子砌成的远方——东江源民居改造第37张图片


用竹子砌成的远方——东江源民居改造第38张图片


旧物古董清理出去之后,老屋的室内也要大变样了……

用竹子砌成的远方——东江源民居改造第39张图片


原有的房间分隔满足不了较大公共空间的需求,于是我们打通了阅览室和活动室之间的墙。

用竹子砌成的远方——东江源民居改造第40张图片


在活动室尽端的墙上用黑板漆粉刷出竹棚屋顶轮廓,充当展示教学用的涂鸦黑板。

用竹子砌成的远方——东江源民居改造第41张图片


阅览室的两面墙上,我们定制组合书柜并和高桌统一设计。

用竹子砌成的远方——东江源民居改造第42张图片


室内很多照明设计来自于我们和电工的DIY和强迫症。主堂屋的照明主要通过隐藏在瓦带后面的灯带。东江水系图则是在激光打印的木板后面布置led灯带。

用竹子砌成的远方——东江源民居改造第43张图片


至于明线——这种往往是煞风景的墙壁杀手,也可以通过设计而成为室内的一种构成元素。

用竹子砌成的远方——东江源民居改造第44张图片


屋面瓦因老房的没落而几近消失。玻璃瓦更是一瓦难求;各种打听后,我们买断了周围几个乡仅存的40块瓦。

用竹子砌成的远方——东江源民居改造第45张图片


用竹子砌成的远方——东江源民居改造第46张图片


从原来的房屋西北角改为堂屋旁的侧厅,将楼梯设计为三跑木楼梯。

用竹子砌成的远方——东江源民居改造第47张图片


画风和一楼的其他设计不大一样,偏向简约温馨,为二楼未来的舒适青旅埋下伏笔。

用竹子砌成的远方——东江源民居改造第48张图片


用竹子砌成的远方——东江源民居改造第49张图片


池塘边的这一条路串起了好几个村庄。建造期间,它就像一个舞台一样;

用竹子砌成的远方——东江源民居改造第50张图片


骑着摩托载着鸡鸭橘子的路人会特意放缓速度,好奇地看着我们在做什么。我们的老屋改造终于在9月初大功告成,自豪的不仅是我们,还有工匠师傅和村民。

用竹子砌成的远方——东江源民居改造第51张图片


小孩子也在这里开心地玩耍。

用竹子砌成的远方——东江源民居改造第52张图片

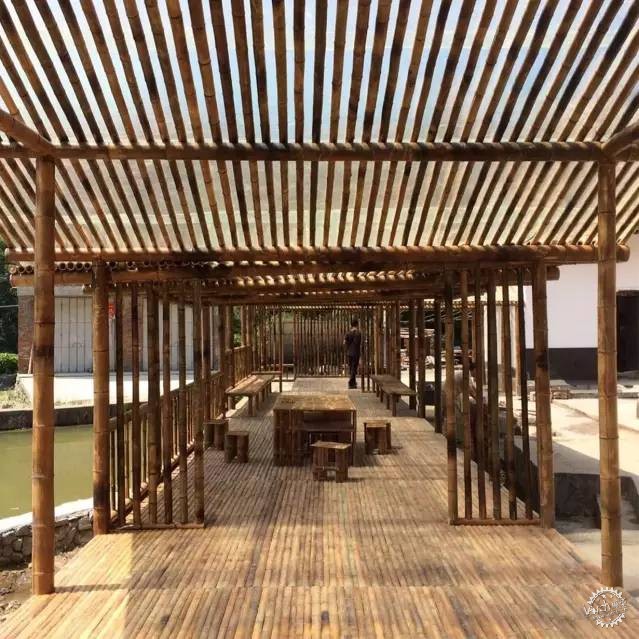

竹廊与老屋的屋檐坡度相同,与原有建筑四面围合出庭院,再现旧日的客家围屋空间感受。

用竹子砌成的远方——东江源民居改造第53张图片


屋顶竹子的排列疏密引导着人们往前走,照明排水通过竹筒灯、阳光板隐藏起来。

用竹子砌成的远方——东江源民居改造第54张图片

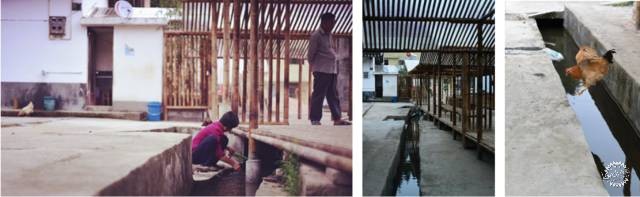

我们特别注意到将老房子前面的水沟和台阶留出来。水渠从山上竹林始,流经老屋,再到下面的山脚,是很多人用来洗菜浣衣的地方。在不影响原来生活的情况下,让人有意感受到这水渠,隐约回想起东江源头。

用竹子砌成的远方——东江源民居改造第55张图片


保留户主原有的厕所成为竹廊入口玄关的背景;移植小竹子进行适当遮挡。厕所旁的灰空间被户主妙用为晒豆荚的地方。

用竹子砌成的远方——东江源民居改造第56张图片


竹廊的每一跨之间可以纵向扩展使用。山墙作为背景,与亲水台阶静静地望向池塘。

用竹子砌成的远方——东江源民居改造第57张图片


用竹子砌成的远方——东江源民居改造第58张图片


长椅铺面与地面肌理相同,尺度较宽,提供坐卧踩踏的多种可能。

用竹子砌成的远方——东江源民居改造第59张图片


用竹子砌成的远方——东江源民居改造第60张图片


我们希望通过改造,让志愿服务有伸展手脚的空间,让这个分散的小山村有个聚集的公共场所,让更多的人来到这里体验万物生长;

用竹子砌成的远方——东江源民居改造第61张图片


让推倒土坯房、建起冬凉夏热的砖房的村民回过头来觉得:诶,老房子还是挺好的呢。

用竹子砌成的远方——东江源民居改造第62张图片





用竹子砌成的远方——东江源民居改造第63张图片
