本文转载自公众号非标准建筑工作室,未经授权不得二次转载

如果敌人让你生气,
那说明你还没有胜他的把握。
《花木兰》

甲方你是秋高吗?我都被气爽了第1张图片


甲方的脑回路总是很令人提神。
而且神的六亲不认
——连自己都不认。

甲方你是秋高吗?我都被气爽了第2张图片


某年某月某日,晴。
宜崩溃。

甲方:我想要盖个办公楼。
建筑师:行。地在哪儿?
甲方:地还没找呢,你先设计着~
        反正要高端大气上档次~
建筑师:……

甲方你是秋高吗?我都被气爽了第3张图片


某年某月某日的第二日,继续晴。
宜继续崩溃。

甲方:地找好了。
建筑师:在哪儿?
甲方:在纽约……
         4000公里外的卡尔加里……
         坐一小时公交车到的机场……
         再步行2公里的一块荒地上。
建筑师:……

说好的高端大气上档次呢?

甲方你是秋高吗?我都被气爽了第4张图片


我没有在讲段子。
这个棒棒哒的甲方叫ATTAbotics,
是一家机器人公司。

人家还不是一般的机器人公司,刚在2019年被CNBC评为全世界最有前途的100个公司之一。
换句话说,不缺钱。

那就只剩下缺心眼儿了。
没听说钱多容易烧坏脑子啊~

甲方你是秋高吗?我都被气爽了第5张图片


不管怎么样吧,甲方A就是打算在这块荒无人烟的不毛之地建设自己的东北区域总部。

甲方你是秋高吗?我都被气爽了第6张图片


新公司面积约为1.5万平米,主要包括总部办公6000平米和研发工厂6000平米;以及500平米的餐厅和3000平米的地下停车场。

甲方你是秋高吗?我都被气爽了第7张图片


荒无人烟也有荒无人烟的好处,
那就是——
地!儿!大!
特!别!大!

在项目用地里可这劲儿浪费,还能剩6200平米的建筑基底面积,地上只盖两层都绰绰有余。

甲方你是秋高吗?我都被气爽了第8张图片


然后,画风就变了。
怎么就越看越像个厂房呢?

甲方你是秋高吗?我都被气爽了第9张图片


甲方A在交了卷之后才想起来审题:
咱好歹也是全世界能挂上号的高科技公司,在这鸟不拉屎的地方盖个厂房当总部不要面子了吗?
咱这颗闪闪发光的新星还怎么冉冉升起?说好的高端大气上档次呢?
建筑师你过来,咱俩谈谈。

甲方你是秋高吗?我都被气爽了第10张图片


建筑师生存法则第283条:
建筑项目一切解释权归甲方所有;
请时刻做好替甲方背锅的准备。

甲方你是秋高吗?我都被气爽了第11张图片


不是说甲方都叫爸爸吗?
为什么此时特别想喊一句妈D……
但爹妈都一样,都得孝敬伺候着。

现在的问题就是
怎么在这块北大荒上给甲方撑起排面。


由于临近机场,所以有23米的限高。
研发工厂由于其特殊的工作环境,不好多做变动,而办公餐厅就相对比较灵活了。
保持研发工厂不变,直接拉满23米,给足高度。

甲方你是秋高吗?我都被气爽了第12张图片


似乎体量有点不和谐,那就把工厂部分也塞到地下,然后地上继续瘦身把高度拉满。

甲方你是秋高吗?我都被气爽了第13张图片


但光长得高没用,
又高又壮的才是绿巨人。
绿巨人出场才有超级英雄的排面。

所以——
这不是废话吗?

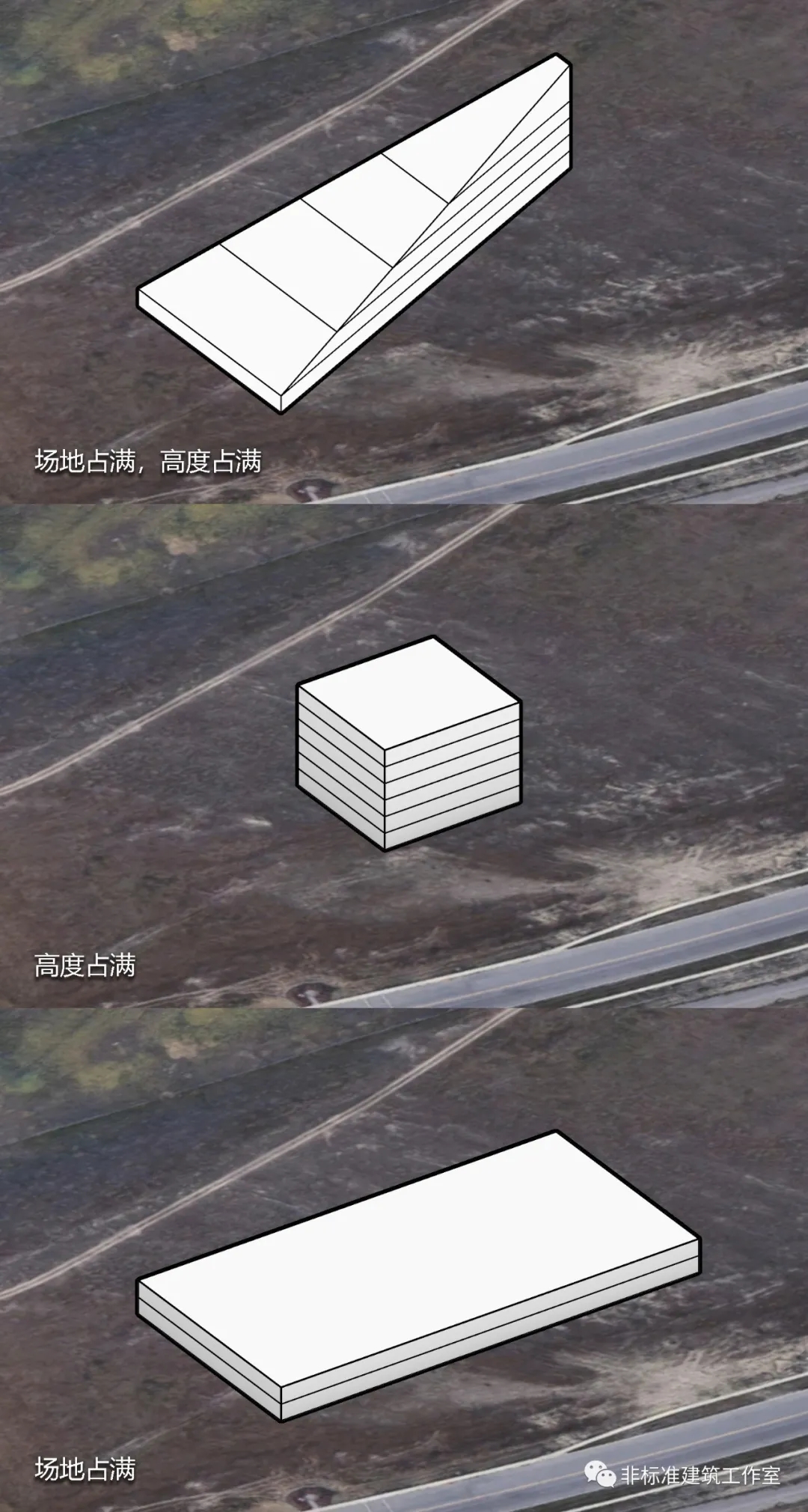

甲方A就这么个营养不良的小身板,拉满高度就占不满场地,占满场地就拉不满高度,这是幼儿园大班知识点:面积守恒。

甲方你是秋高吗?我都被气爽了第14张图片


那么,问题又来了:
在甲方A面积不变的情况下,怎么能又拉满高度又撑满场地的成为绿巨人呢?

是时候展现建筑师一下的诡计多端了。
先来考考大家,
下面这三个红色图形哪个面积更大?

甲方你是秋高吗?我都被气爽了第15张图片


眼神没问题的估计都会选1号。

恭喜你!
正确答案就是——
一!样!大!
面积都是矩形的一半。

甲方你是秋高吗?我都被气爽了第16张图片


这应该算是完形心理学的反向应用。
我们看到一个不完整图形会在大脑中强行补充完整,反过来我们看到完整图形也会根据边界大小来判断图形大小。

第一个三角形完美占领了矩形两个方向的边界,所以就显得大;后面两个图形一个边界都没有占领,所以就显得小。
同理,我们可以把这两个矩形加以改造,虽然面积依然保持不变,但明显感觉改造后的图形变大了。

甲方你是秋高吗?我都被气爽了第17张图片


换算到三维体量上,可以最大程度诠释立方体三个方向边界的最小体量是什么?
答案就是——
方锥体。

甲方你是秋高吗?我都被气爽了第18张图片


同时,顶点与立方体顶点重合的方锥体拥有最大侧面积,又看起来最大。
也就是最适合甲方A的建筑造型。

甲方你是秋高吗?我都被气爽了第19张图片


然而即使这样,锥体底面形状也不能占满底面积。
6200平米还是太大了。
所以要选择一个面积小,但是又能最大程度诠释面积的图形。也就是前面那个占领两个方向边界的三角形。

甲方你是秋高吗?我都被气爽了第20张图片


综上,我们一共得到12种锥形体量。

甲方你是秋高吗?我都被气爽了第21张图片


因为周边东部紧邻主干道,还有一个运输公司的小停机坪,噪音较大,选择东部空出的体量;而南部又有可以远眺的山景和城市景观,因此选择南侧坡度较大的体量。

至此,
甲方A的总部梦想体量基本可以确定了。


甲方你是秋高吗?我都被气爽了第22张图片


甲方你是秋高吗?我都被气爽了第23张图片


比较一下,是不是新体量看起来更大更有排面了?

甲方你是秋高吗?我都被气爽了第24张图片


重新排布一下功能,餐厅仅对内开放,放在建筑中间方便全公司的员工进餐。
研发工厂有较高的设备需求,做地下两层通高。

甲方你是秋高吗?我都被气爽了第25张图片


然而,问题又又又来了:
现在虽然看起来排面有了,但斜坡空间很不好用。

甲方你是秋高吗?我都被气爽了第26张图片


不好用就别用了,直接打开斜坡形成室外平台。

甲方你是秋高吗?我都被气爽了第27张图片


至此,甲方清奇脑回路挖的坑基本填上了。下面可以安安静静的排办公室了。

甲方你是秋高吗?我都被气爽了第28张图片


由于整个建筑体量比较狭长,所以先在中间设置一个旋转楼梯贯穿办公空间,成为视线焦点和典型地标,打破狭长体量的幽深感。

甲方你是秋高吗?我都被气爽了第29张图片


同时其作为最大的交通中心兼职召开全公司临时会议的地点。

甲方你是秋高吗?我都被气爽了第30张图片


并在北部端头置入网红交流大台阶,与中心楼梯遥相呼应。

甲方你是秋高吗?我都被气爽了第31张图片


然后再插入正常交通核。

甲方你是秋高吗?我都被气爽了第32张图片


至此,你可以认为建筑已经完成了。

甲方你是秋高吗?我都被气爽了第33张图片


当然,这只是你认为。
一个明显的bug是:
每层的屋顶平台基本就是个阳台。

二层的平台只有二层才能到达,三层的平台也只有三层才能到达。

甲方你是秋高吗?我都被气爽了第34张图片


因为被流线过于局限,日常使用上就会很尴尬。

甲方你是秋高吗?我都被气爽了第35张图片


甲方你是秋高吗?我都被气爽了第36张图片


甲方你是秋高吗?我都被气爽了第37张图片

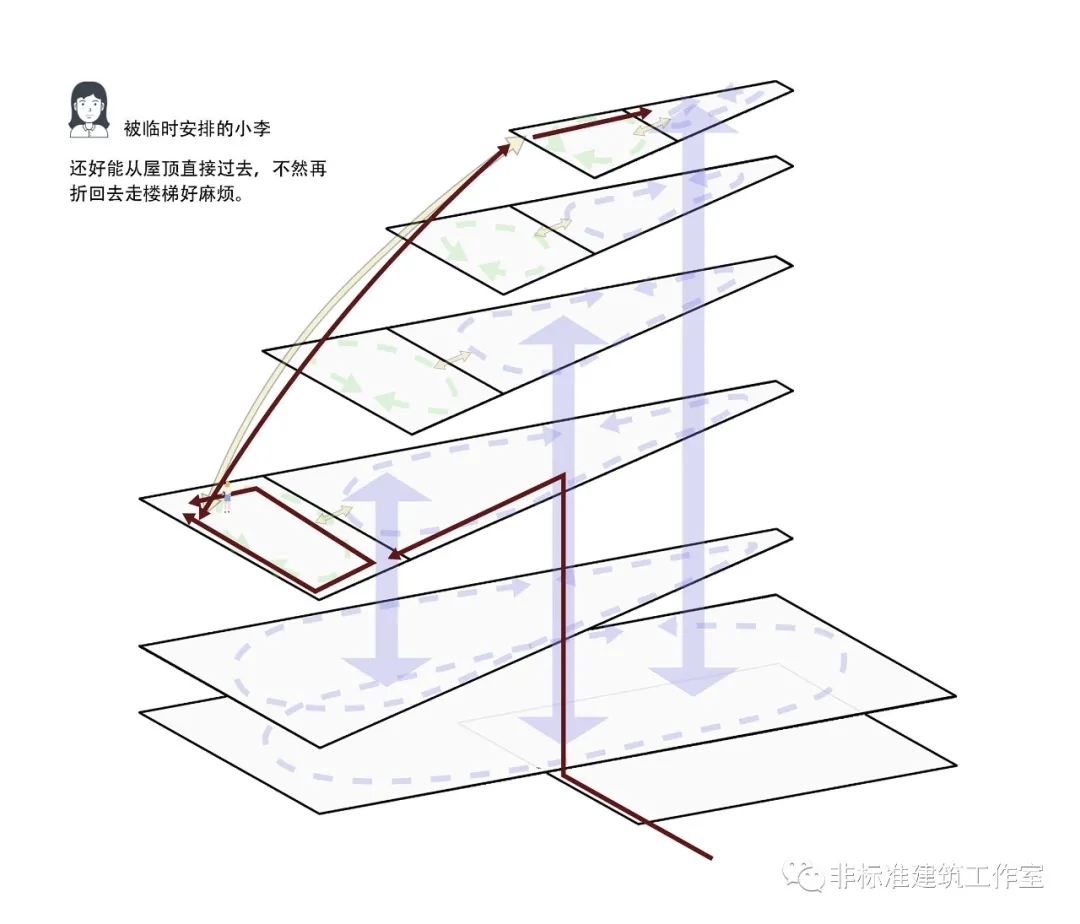

所以,我们需要新增一条流线把平台之间联系起来。

甲方你是秋高吗?我都被气爽了第38张图片


把部分平台空间的退还给室内,交错形成一条曲折的屋顶路线。

甲方你是秋高吗?我都被气爽了第39张图片


这样,平台就和整个建筑融合到一起,不仅仅是每层的阳台了。

甲方你是秋高吗?我都被气爽了第40张图片


甲方你是秋高吗?我都被气爽了第41张图片


甲方你是秋高吗?我都被气爽了第42张图片


但这样还不够,因为所有人还是要首先到达本层平台才能进入平台流线,如果本层平台被占用那就又尴尬了。

甲方你是秋高吗?我都被气爽了第43张图片


在每层靠近平台的室内位置再次加设直跑楼梯,增强平台系统的可达性。

甲方你是秋高吗?我都被气爽了第44张图片


然后布置室内空间。
甲方A要求全部为开放办公,对建筑师来说就等于啥也不用干了,直接买家具吧。

甲方你是秋高吗?我都被气爽了第45张图片


最后结合场地设置入口和室外停车场。

甲方你是秋高吗?我都被气爽了第46张图片


打完收工。

甲方你是秋高吗?我都被气爽了第47张图片


这就是来自加拿大的
Modern Office Of Design + Architecture
设计的
ATTAbotics总部

虽然被甲方气爽了,
但最后结果也很爽了。
小M拿奖拿到手软,先后获得2019年世界建筑节奖,2019年加拿大建筑师卓越奖以及入围2019年ARCHITIZER A +奖。

甲方你是秋高吗?我都被气爽了第48张图片


甲方你是秋高吗?我都被气爽了第49张图片


甲方你是秋高吗?我都被气爽了第50张图片


甲方你是秋高吗?我都被气爽了第51张图片


甲方你是秋高吗?我都被气爽了第52张图片


甲方你是秋高吗?我都被气爽了第53张图片


甲方你是秋高吗?我都被气爽了第54张图片


甲方你是秋高吗?我都被气爽了第55张图片


最后再来看一下完整过程。

甲方你是秋高吗?我都被气爽了第56张图片


你以为甲方虐乙方是专业技能,
但很可能只是
虐完自己没法收场的后遗症。

甲方未必不知道
五彩斑斓的黑锅不好背,
但已经五彩斑斓了,
也只能一条道走到黑了。

不然难道要承认脑回路急转弯过猛误伤自己了吗?
那还不如变身秋高去气爽建筑师呢~

甲方你是秋高吗?我都被气爽了第57张图片


图片来源:
图[1][2][3][4][5][6][7][8][9][10]来源于:
https://worldarchitecture.org/ar ... ers-in-calgary.html
其余分析图与动图为作者自绘,转载请注明。
