跨越哥本哈根运河的蝴蝶桥第1张图片


  这座轻型步行和自行车行桥坐落于哥本哈根的水面上,由三个线性跨度组成,其中两跨可以单独升起。该桥由dietmar feichtinger建筑事务所设计,之所以被叫做“蝴蝶桥”,是因为当其中两个桥面板同时升起时,造型酷似巨大的蝴蝶。

跨越哥本哈根运河的蝴蝶桥第2张图片


跨越哥本哈根运河的蝴蝶桥第3张图片


   结构上,每段桥面有桥面钢甲板和变截面中心桁架梁承重,并通过液压缸支撑。钢桥的主要结构由一个单网架和延伸到整个桥面的连续T型梁构成。桥面由相互垂直的各向异性板的构成,而可移动上层结构包括两个独立的桥面板。

跨越哥本哈根运河的蝴蝶桥第4张图片


   整个河岸连接结构设计的轻便灵活,这样使得如果要在现有的岸壁检修和道路需要增宽的情况下,岸上斜坡能够容易地被移走和调整。

跨越哥本哈根运河的蝴蝶桥第5张图片


跨越哥本哈根运河的蝴蝶桥第6张图片


跨越哥本哈根运河的蝴蝶桥第7张图片


跨越哥本哈根运河的蝴蝶桥第8张图片


跨越哥本哈根运河的蝴蝶桥第9张图片


跨越哥本哈根运河的蝴蝶桥第10张图片


跨越哥本哈根运河的蝴蝶桥第11张图片


跨越哥本哈根运河的蝴蝶桥第12张图片


跨越哥本哈根运河的蝴蝶桥第13张图片


跨越哥本哈根运河的蝴蝶桥第14张图片

项目信息:

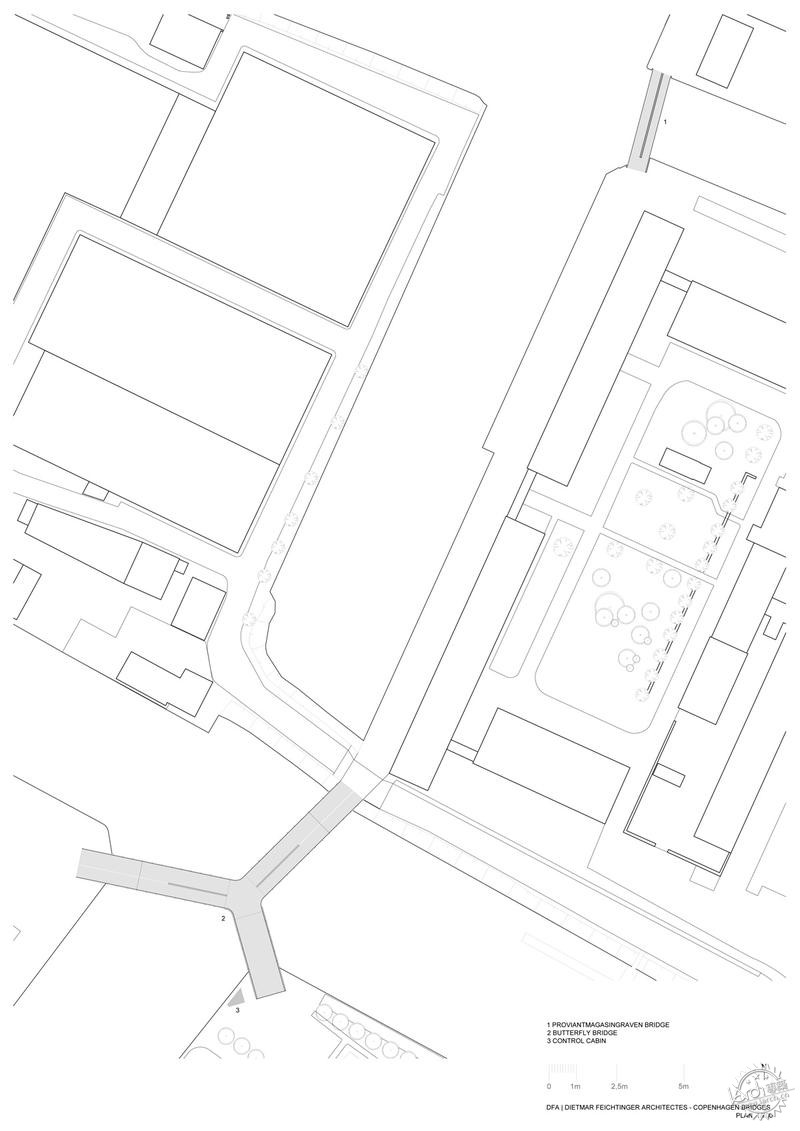

项目名称:横跨christianshavns运河和trangraven航道的步行自行车桥
项目位置:丹麦哥本哈根
建筑设计:dietmar feichtinger建筑事务所
项目竞赛:乌尔里克·加布里埃尔,汤姆·格罗泽
项目团队负责人:乌尔里克·加布里埃尔
项目团队:纪尧姆·波顿
结构设计:WTM工程有限公司
空气动力研究:schippke
