1首都国际机场T3航站楼的雨篷

首都国际机场T3航站楼的雨篷,在座的各位感受一下

有哪些看起来违背力学原理的建筑?第1张图片


最大悬挑50多米!和结构PK的时候我总是举这个例子^-^然后让结构用设计费怼回来……当然我这个回答的主角不是这个啦!对T3航站楼的膜拜一直持续到我知道了这货


2釜山电影中心

有哪些看起来违背力学原理的建筑?第2张图片


先放施工过程图两张

有哪些看起来违背力学原理的建筑?第3张图片


有哪些看起来违背力学原理的建筑?第4张图片


在竞标之初,方案就已经确定以巨大的桁架结构实现悬挑,同时已经确定桁架结构需要由两个支点,而非通常的一个支点来进行支撑,支撑点位置的桁架高度相应更大一些。

有哪些看起来违背力学原理的建筑?第5张图片


有哪些看起来违背力学原理的建筑?第6张图片


有哪些看起来违背力学原理的建筑?第7张图片

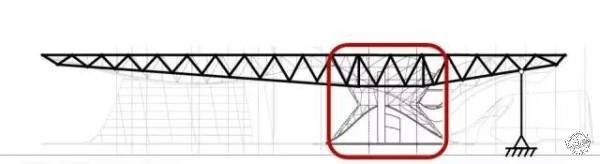

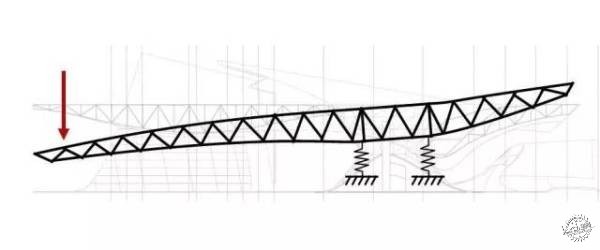

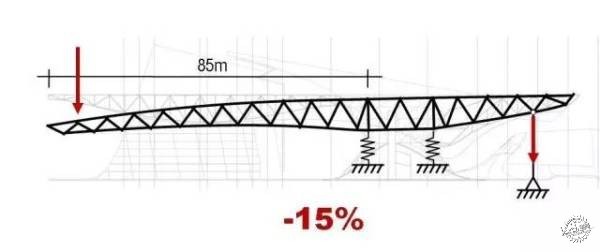

在桁架结构中,上面的杆件受拉,下面的杆件受压。这个悬挑结构从尽端到支撑点的距离有85m,同时也并非一种简单的直线形态——悬臂的下表面崎岖不平,这也对整个桁架的不同截面提出了不同的形态要求。

有哪些看起来违背力学原理的建筑?第8张图片


优化模型

有哪些看起来违背力学原理的建筑?第9张图片


有哪些看起来违背力学原理的建筑?第10张图片


有哪些看起来违背力学原理的建筑?第11张图片


有哪些看起来违背力学原理的建筑?第12张图片

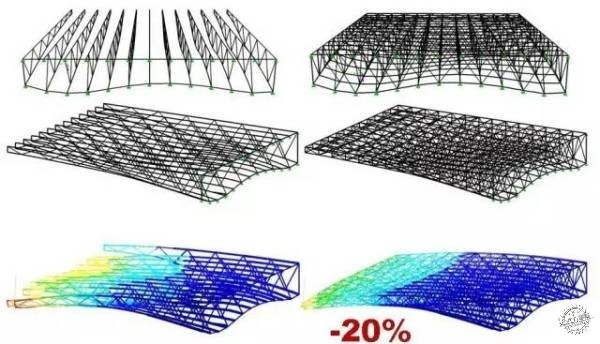

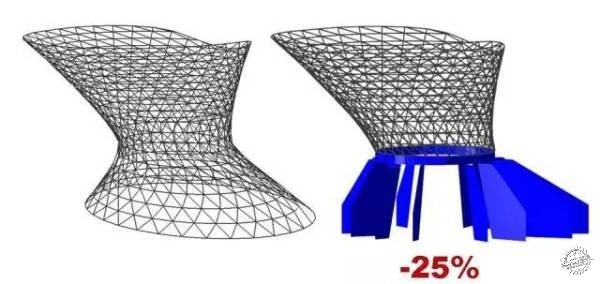

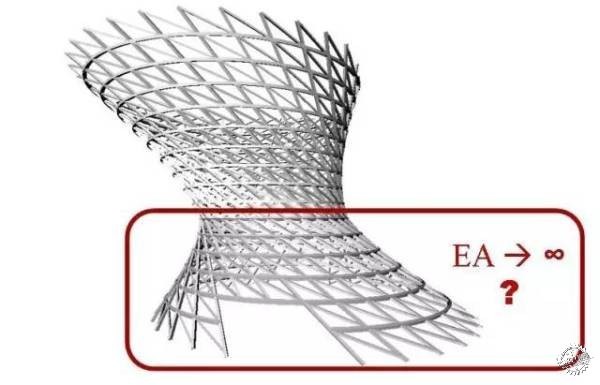

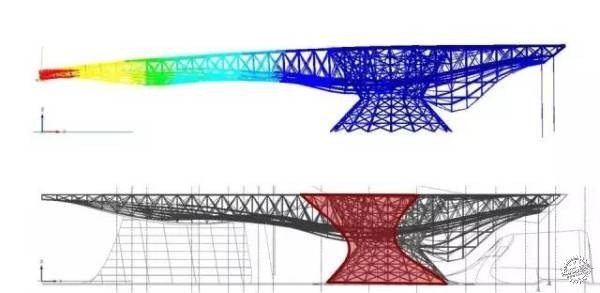

结构优化

有哪些看起来违背力学原理的建筑?第13张图片


有哪些看起来违背力学原理的建筑?第14张图片


有哪些看起来违背力学原理的建筑?第15张图片


有哪些看起来违背力学原理的建筑?第16张图片


有哪些看起来违背力学原理的建筑?第17张图片


有哪些看起来违背力学原理的建筑?第18张图片


有哪些看起来违背力学原理的建筑?第19张图片


有哪些看起来违背力学原理的建筑?第20张图片


有哪些看起来违背力学原理的建筑?第21张图片


有哪些看起来违背力学原理的建筑?第22张图片



3同济大学四平校区图书馆从楼下经过看起来是这样的,看起来很平常的老建筑。

有哪些看起来违背力学原理的建筑?第23张图片


从远处第一次看到的时候我下巴都快掉下来了…

有哪些看起来违背力学原理的建筑?第24张图片

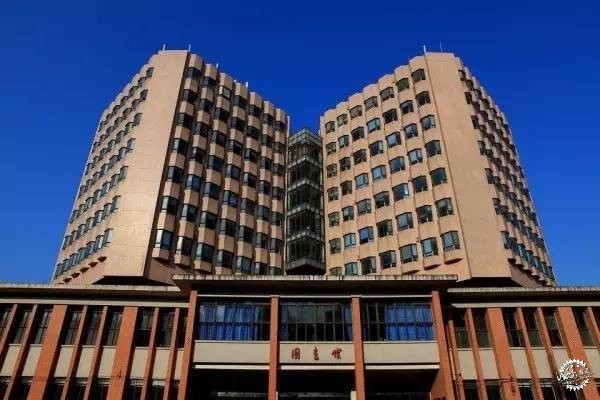

图片中周边的小房子是原有图书馆,因为不能满足要求,需要盖新楼。但是国家给的预算太少,根本无法支撑拆旧楼盖新楼,当时土木学院的老师经过计算,采取了这种预应力悬挑结构,保证了上部空间,同时保留了下部旧楼。在这里,建筑真心是个配角……

有哪些看起来违背力学原理的建筑?第25张图片


同理放几个和上面结构相似的建筑


4解放军驻港部队大厦

有哪些看起来违背力学原理的建筑?第26张图片



5香港大学嘉道理生物科学大厦

有哪些看起来违背力学原理的建筑?第27张图片



6深交所大厦

有哪些看起来违背力学原理的建筑?第28张图片



7托罗哈的马场看台

有哪些看起来违背力学原理的建筑?第29张图片

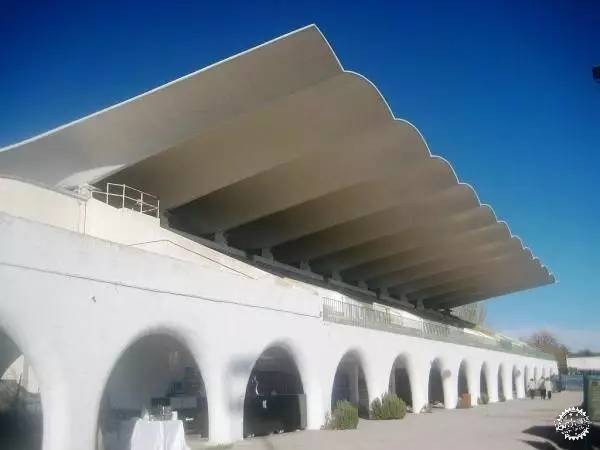

波浪形的钢筋混凝土挑出屋面12.8m,最薄处只有5cm当时的数字还不很成熟,为了让这巨大的悬挑成立,托罗哈通过结构试验单元做了几次试验,最终将拱壳的纵向截面选为双曲抛物线,这样对受力相对最为合理。图为屋顶的应力曲线,内部钢筋的布置也是根据它来的。而且这货在西班牙内战中挨了几炮还没垮...

有哪些看起来违背力学原理的建筑?第30张图片


从剖面图可以发现,巨大的悬挑是通过后部的拉杆平衡前面的倾覆力,同时吊起下面的交易大厅


8迪埃斯特的图雷特公共汽车总站

有哪些看起来违背力学原理的建筑?第31张图片


这个造型比上一个更夸张,厉害的是,这个车站是砖砌筑的壳体的横剖面是倒悬链拱,这样壳体在重力作用下只存在压力,拱之间的侧向力相互抵消,边缘的侧向力由边梁承担。与上面不同的是,该结构前后对称来平衡倾覆力,单个壳体中拱顶受拉力,因此在拱顶集中埋设钢筋

有哪些看起来违背力学原理的建筑?第32张图片


有哪些看起来违背力学原理的建筑?第33张图片



9舒霍夫的舒霍夫塔


舒霍夫塔双曲面的直杆远看像是渔网,却能支撑一百多米的高塔,而且就算把图片倒过来看反而更合常理...反重力做到这个地步说是苏联第一工程师也不为过。塔原本是用来做通信塔的,2002年不再使用,由于年久失修,俄国政府曾打算拆除或搬走,不过最终在群众的坚持下保留了下来,将永久成为莫斯科河畔苏联巅峰时期的纪念碑。

有哪些看起来违背力学原理的建筑?第34张图片



10Kurilpa Bridge

有哪些看起来违背力学原理的建筑?第35张图片

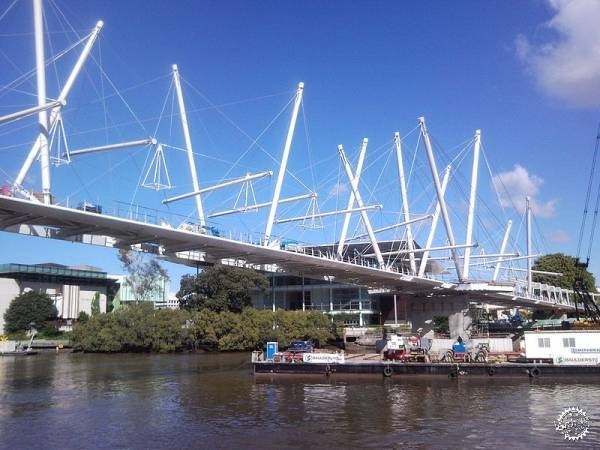

而张拉整体(Tensegrity)是一种基于在连续张力网络内部应用受压构建的结构原理。其中,受压构件之间并不接触,而预先张拉的构件构成了空间外形。受压杆件不相互接触,造成一种“杆件漂浮在空中”,或者“杆件被绳子撑起”的错觉。结构里的拉索是预张拉的,而不是靠自身重力进行张拉。所以即使把它放倒也不会影响其刚度。

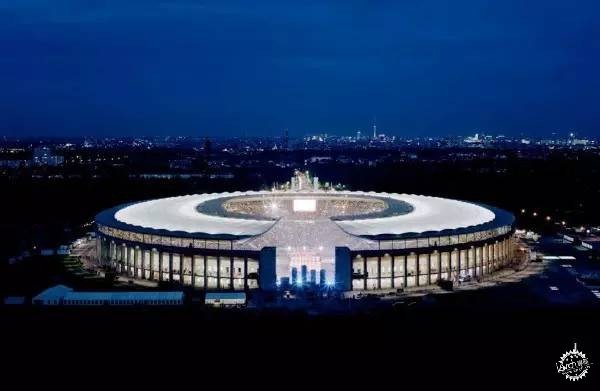

11德国国家体育场改造的雨棚

有哪些看起来违背力学原理的建筑?第36张图片


屋顶,像极了云朵

有哪些看起来违背力学原理的建筑?第37张图片


近看,支撑屋顶的小胳膊小腿

有哪些看起来违背力学原理的建筑?第38张图片


结构是这样的

有哪些看起来违背力学原理的建筑?第39张图片

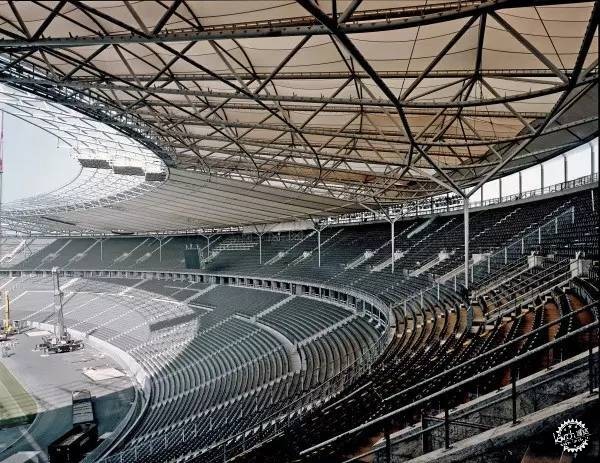

体育场内延与外延处的结构高度被最小化,女儿墙呈低矮的水平状,视觉上得以尽量隐藏。这样,新的屋顶结构不会太过突兀,而体育场原有的历史感也不会被破坏。轻质的屋顶内部设有20 个倾斜的钢柱支撑, 结构柱跨达到40 米,突出处最大达到46 米,而屋面整体深度也达到68 米。同时,20 个底面直径35 厘米、顶面直径25 厘米的圆锥形柱在视觉上甚至不易被觉察。


12悉尼中央公园

有哪些看起来违背力学原理的建筑?第40张图片

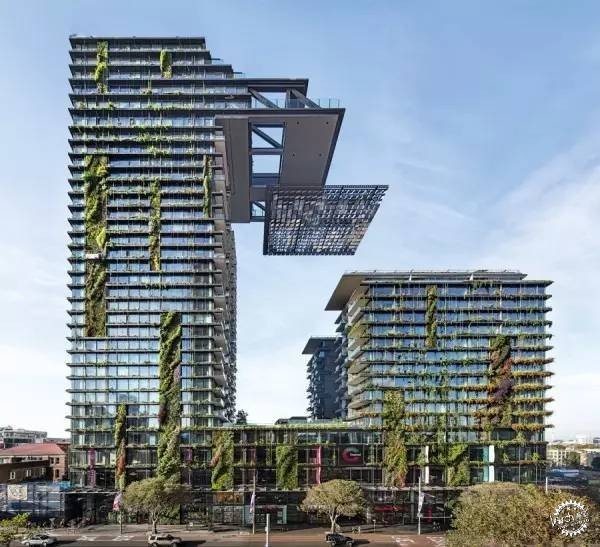

这栋建筑最显眼的是顶部的巨大悬挑结构。它包含一个公共休息室和一个全景露台。悬挑结构上固定了一个机动的日光反射镜装置,可以捕捉阳光并且将其反射到处于建筑阴影部分的公园。

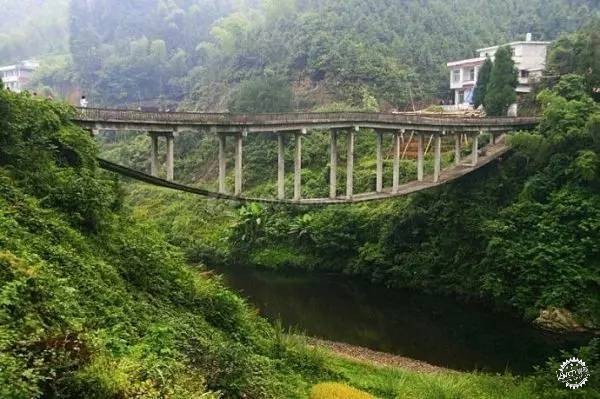

13淘金大桥

有哪些看起来违背力学原理的建筑?第41张图片
