本文转载自designboom设计邦

2017塔林建筑双年展(tallinn architecture biennale 2017)举办了一场国际性的两阶段公开竞赛,要求参赛者在爱沙尼亚设计一个临时户外装置,同时对当地木结构房屋制造商的建造能力进行创新应用。竞赛引起了全世界设计师的兴趣,在第一轮共收到来自全球各地200份作品集,共有16份被评委会选出进入第二轮,最终gilles retsin architecture赢得了竞赛,评委会成员martin tamke将他的方案描述为“具有非同凡响的美学特征,对当前建筑行业的信念和趋势提出质疑,因而在智力方面颇具挑战性。”


形似积木的木质展馆 挑战传统建筑形式第1张图片

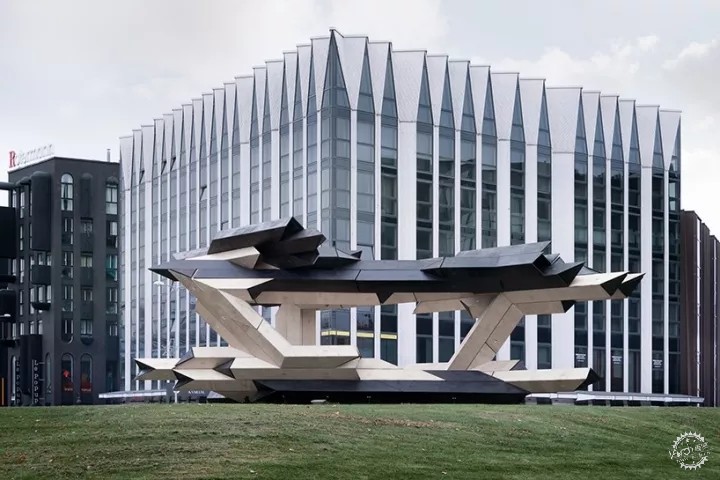

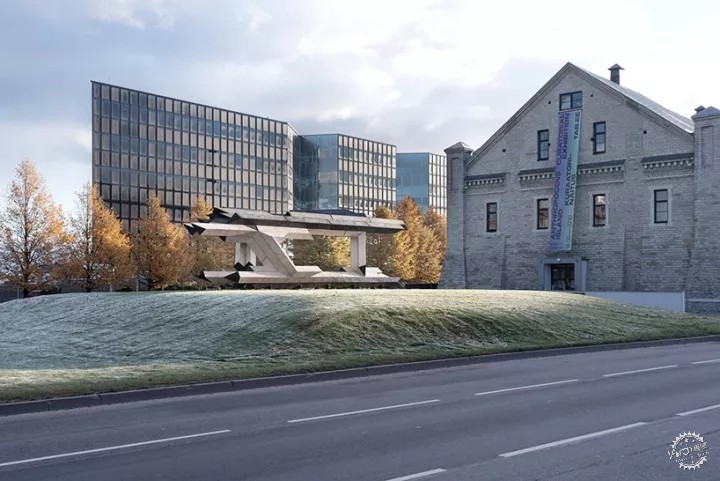

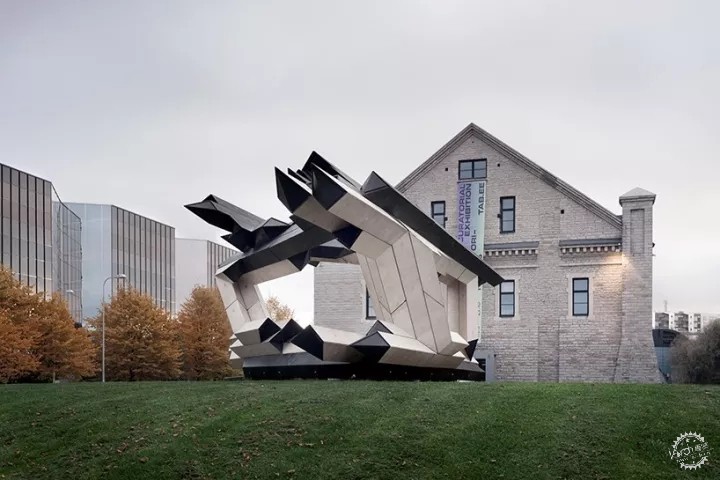

装置设置在爱沙尼亚建筑博物馆对面,与周边建筑风格一致

传统建筑行业中,每座建筑均要用到超过7000个不同部件,最终形成复杂的生产链,也正因如此,建筑过程缓慢,造价昂贵,令很多人难以企及。如果我们能够从根本上控制部件的数量那将会如何呢?伦敦建筑师gilles retsin为2017塔林建筑双年展设计的展馆基于几个形似乐高积木的部件建造,这些部件同时起到柱、梁以及覆面的作用。近十年来涌现出一大批参数化展馆结构,大多由建筑学校、研究机构及建筑爱好者设计。这些所谓的“参数化展馆”的外形都非常相似,几乎全部建立在一个表面或一个壳体的基础之上,随后可分为数千个不同组件,需要费力地重新组装成想要的形态。


形似积木的木质展馆 挑战传统建筑形式第2张图片

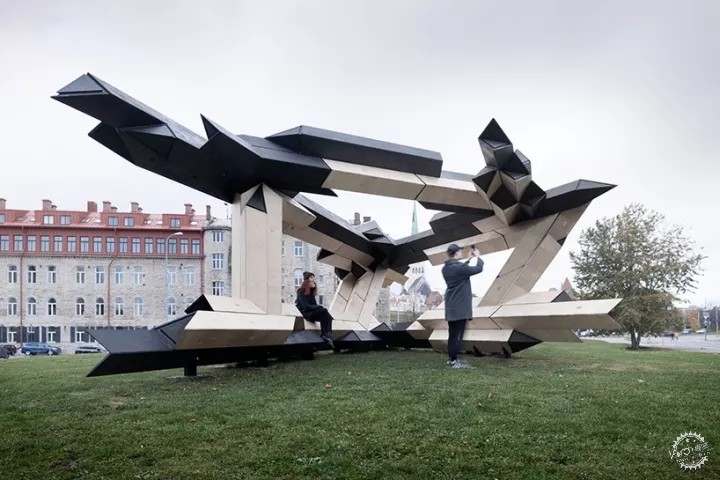

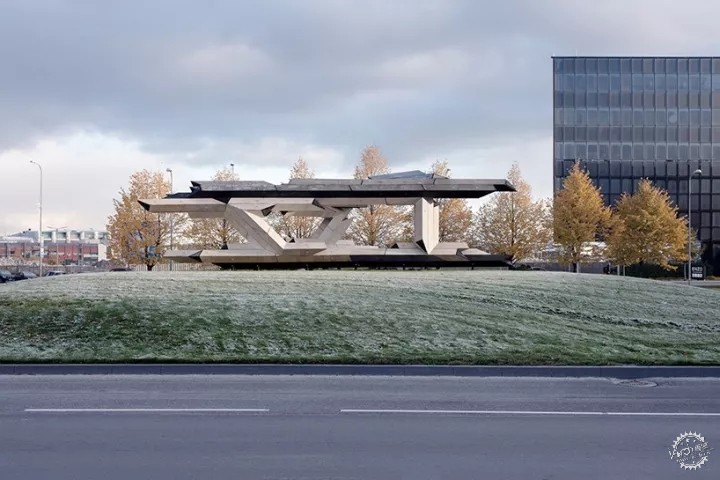

gilles retsin设计的展馆从地面偏移,坐落在一系列塑形钢材之上

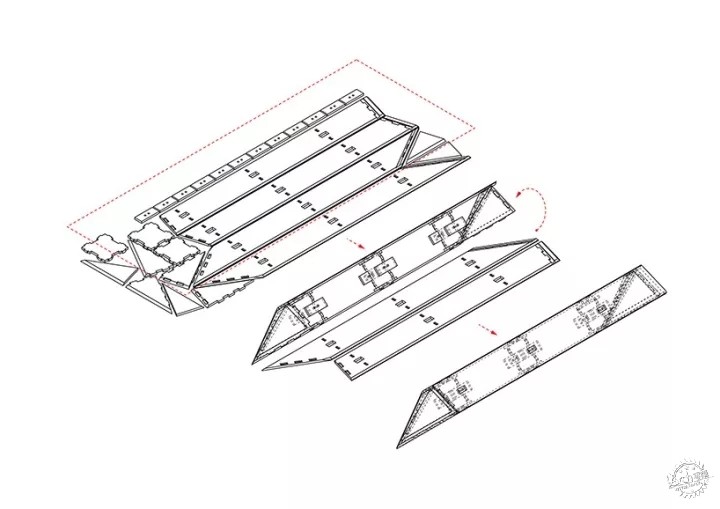

与上文中参数化展馆的建造方式不同,方案提出创造一系列与乐高积木类似的建筑模块,再将其组装成多种不同结构。这些建筑模块均建立在在当地能买到的价格低廉的18毫米厚非标准室外用胶合板的基础之上。设计者利用数控机床对每块胶合板进行切割,此后再将其组装成稳固的建筑模块,模块可以承受结构荷载,包含直线型、45度角型、90度角型和135度角型等一系列元素。


形似积木的木质展馆 挑战传统建筑形式第3张图片

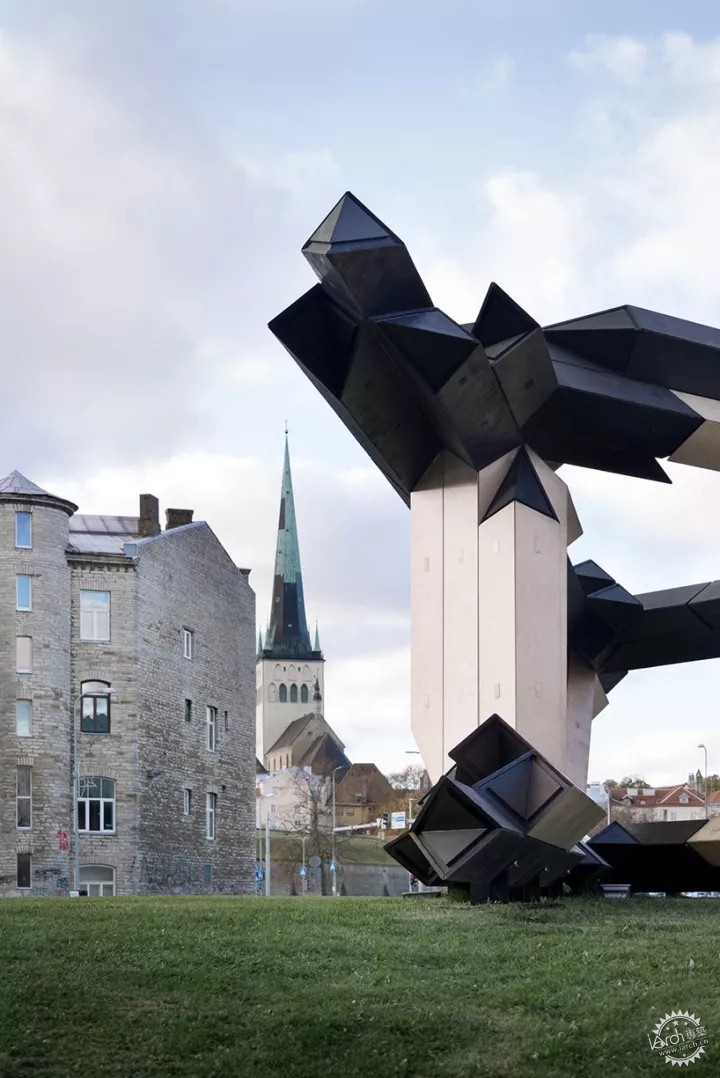

上图展示了具有较不明确轮廓线的更加非正式的元素组织方式


设计者将这一系列模块设计为可以在任何结构条件下有“足够好表现”的形式,无论是受压、张拉、作为悬臂或是柱体都能应对自如。设计者还利用黑色沥青焦油或清漆保护体块免受户外气候影响。整个结构共使用总面积超过380平方米的胶合板,包含80个建筑模块。全部建筑结构均与当地制造商共同在塔林当地制造。


形似积木的木质展馆 挑战传统建筑形式第4张图片


gilles retsin设计的展馆从不同角度看上去完全不同


与砌砖法类似,这些分离的建筑模块可以组合成交错排列的图案,创造出较大的梁与较大的跨度。模块连接处基于成品螺纹杆设计,形成张力下的稳固结构。利用一系列棘轮扳手和螺栓便能迅速在现场进行组装。装配过程完全可逆,装配完成后还可再次进行调整或拆卸。


形似积木的木质展馆 挑战传统建筑形式第5张图片

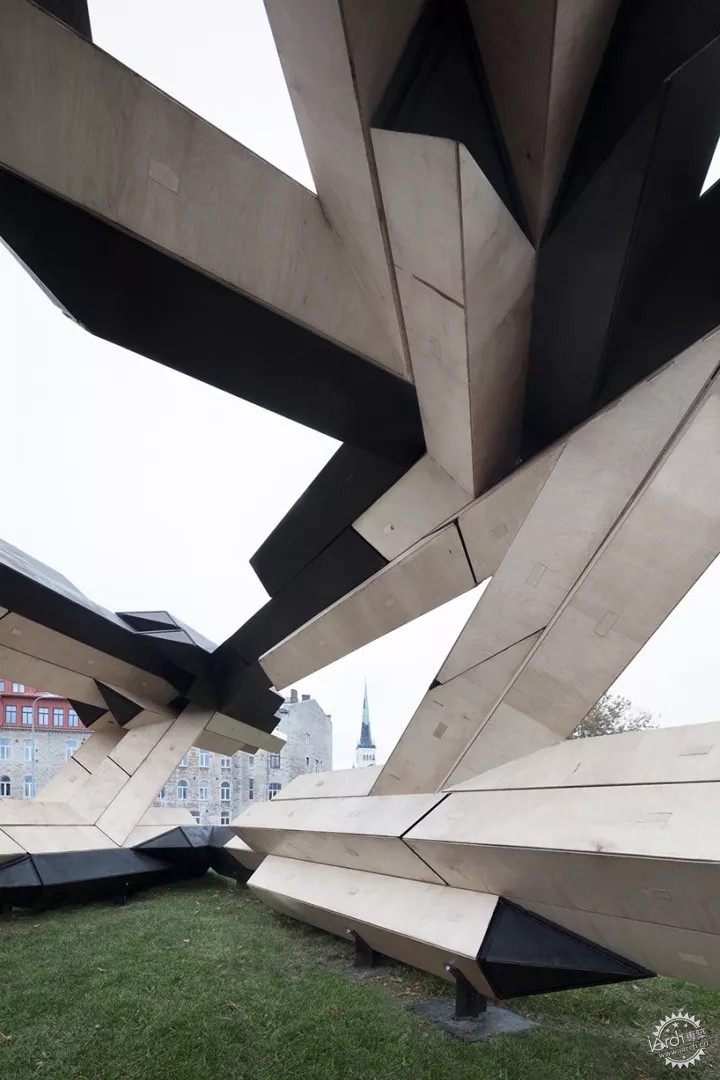

展馆边沿展示出复杂的特征和非连续的组装方式


整个展馆占据了75平方米的面积,仅需4人花费4天便可组装完成,不需任何吊车或起重机等机械工具。展馆在材料使用与结构方面都十分高效:展馆整体仅重2吨,可承受4个人的局部荷载,同时可以延展后加入屋顶结构。设计者还只利用18毫米厚的胶合板就达到了最高4米的悬臂长度。

形似积木的木质展馆 挑战传统建筑形式第6张图片


设计者还利用黑色沥青焦油或清漆保护体块免受户外气候影响


与其说是成品形状,不如说这座展馆是一项案例研究或是一个结构体制原型。从这层意义上上说,这座展馆与建筑大师勒·柯布西耶的多米诺结构体系(maison domino)有一定相似之处,多米诺结构体系是一种更大规模可重复的建筑体制的抽象模型。与传统壳体或表面式参数展馆不同,设计者希望人们将这座展馆视为更大型整体的一部分,大规模住宅体系的一个组件。这一水平组织也暗示了多个堆叠或在多个方向重复等更多扩展趋势。

形似积木的木质展馆 挑战传统建筑形式第7张图片


设计者将这一系列模块设计为可以在任何结构条件下有“足够好表现”的形式

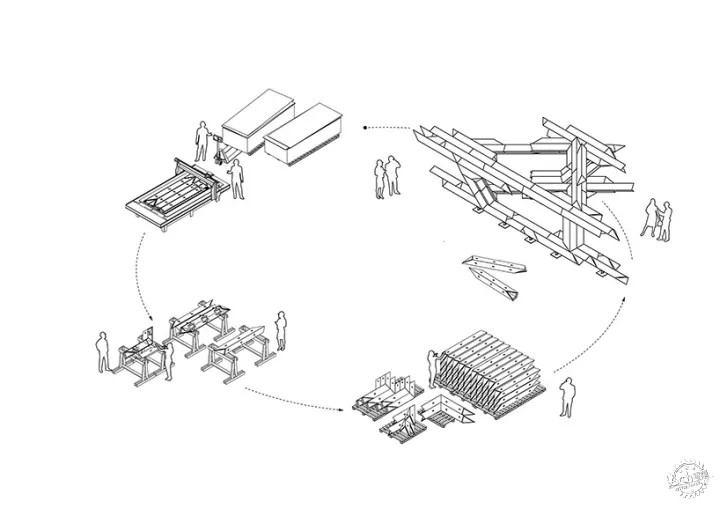

gilles retsin 设计的这座展馆永远不会完工,因为它一直是一个开放的可适应整体。结构可以加入屋顶或外墙进行整合,或在其它地点作为小屋、人行天桥或住宅使用。展馆的数字化工作流程形成了低成本、迅速、开放的产业链。在数字制造工具的帮助下,设计者成功地将本来脆弱的材料转变成了多功能结构建筑模块,让任何人几乎无需任何工具便能轻松组装。人们还可以在这种建造方式的基础上进一步扩展,使用更加坚固的材质(如交叉层压木材或单板层积材等)将其应用在更大规模的住宅解决方案之中。

形似积木的木质展馆 挑战传统建筑形式第8张图片

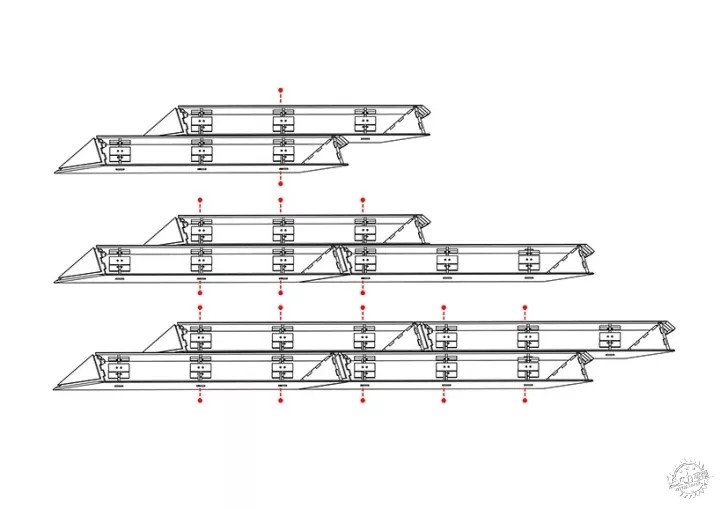

被组织成交错图案的建筑模块——两个张力下的元件通过螺纹杆相连


形似积木的木质展馆 挑战传统建筑形式第9张图片

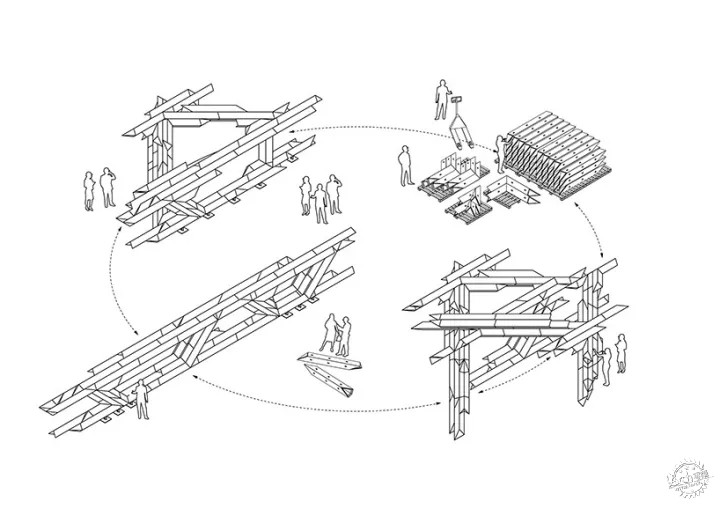

人们可以不断对展馆进行调整,或将其重新组装成多种其它结构形式


形似积木的木质展馆 挑战传统建筑形式第10张图片

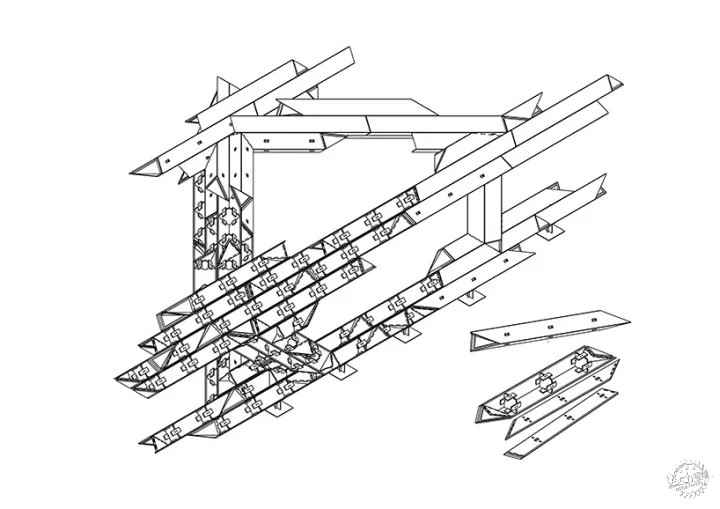

设计者仅用一块胶合板便数控切割出建筑体块所用的全部材料

形似积木的木质展馆 挑战传统建筑形式第11张图片

在展馆设计过程中,设计者有意不显示任何建设细节,防止产生“DIY美学特征”

形似积木的木质展馆 挑战传统建筑形式第12张图片

展馆仅需一种机器和相当少的工具便能搭建完成
