金属板作为屋面材料
被运用在建筑行业已有百年历史
60年代世界冶金工业的快速发展
生产出可以满足建筑行业需求的
各种类型的金属板材
极大的降低了建筑的材料成本
金属面板被建筑行业广泛应用
铝镁锰金属板也被越来越多人熟知

近些年
在很多楼盘示范区建筑上
可寻觅到铝镁锰金属板
不断被创新利用的诸多案例
其优雅的外观和高性价比
给了设计师更多的发挥空间


弘阳金辉 · 时光悦府



01.
什么是铝镁锰

铝镁锰板是一种极具性价比的屋面、外墙材料，具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点，十分适用于屋面卷边、轧压设备的加工中。



后续应再配合不同的涂装工艺，可以为建筑带来非凡的视觉效果，同时还让铝合金本身的防腐性能变得更为优异。


苏高新·禹洲·山云庭

铝镁锰金属板材料之所以具有如此优异的耐久性能，是因为铝板和大气接触时会在表面产生一层氧化铝薄膜，这层氧化膜就保护了内层铝板防止被进一步腐蚀。

这层氧化膜具有很好的耐化学性，因此适用于工业建筑，空气污染比较严重或者具有海洋气候的地区。


济南奥体中心

随着现代建筑的发展，金属屋面系统因其优良的特性，在建筑中的应用占据了越来越重要的地位,其不仅仅适用于各大型公共建筑，也开始逐渐往中小型建筑及家用别墅方向发展，为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要的作用。


弘阳金辉 · 时光悦府


02.
铝镁锰金属板特征及性能

铝金属通过电解作用从自然界中提炼出来，再通过熔炼分别配以定量的铜、锰、镁、硅、锌等元素形成多种多样的合金，可满足各种不同需要的机械和物理性能。



目前规定了从1000到9000共九个系列的变形铝合金，分别应用于消费品、航空航天、建筑、包装、交通运输、电气设备等各个方面。它具有以下特点：

『铝镁锰金属板优良特点』

1.重量轻。铝的密度为2.73g/cm3,只有钢的1/3。
2.强度高。通过成份配置、加工和热处理方法可以达到很高的强度。
3.耐腐蚀。具有自我防锈能力，形成的氧化层，可防止金属氧化锈蚀，耐酸碱性好。
4.表面处理多样、美观。可进行阳极氧化、电泳、化学处理、抛光、涂漆处理。
5.可塑性好，易加工。
6.良好的导电性能。非磁化和低电火花敏感度，可以防电磁干扰和降低特殊环境下的易燃性。
7.安装方便。铝金属可以铆接、焊接、胶粘等多种方式连接。
8.环保。100%可循环回收利用。


西安融创·江山宸院


『铝镁锰金属板的常见种类』

铝材的外表面处理包括：本色不涂漆产品和涂漆产品两大类：

a、非涂漆产品：锤纹铝合金板（无规则纹样），压花板（通过机械压花的物理方式，形成有规则纹样）；预钝化氧化铝表面处理板。此类产品在板材表面不做涂漆处理，对表面的外观要求不高，价格也较低。

b、涂漆类产品：按涂装工艺分为：喷涂板产品和预辊涂板；

按涂漆种类可分为：聚酯，聚酰胺，改性硅酮，环氧树脂，氟碳等等，尽可能地延长涂漆抵抗太阳光紫外线作用下的老化，其中以PVDF涂漆（氟碳涂层）的抗老化性能最为优良，它是目前人类已知抗紫外线最强的有机合成物。


世茂铜雀台·龙胤


『铝镁锰金属面板板型』

为适应建筑屋面的要求，铝镁锰合金屋面板在工程应用中主要有以下板型。

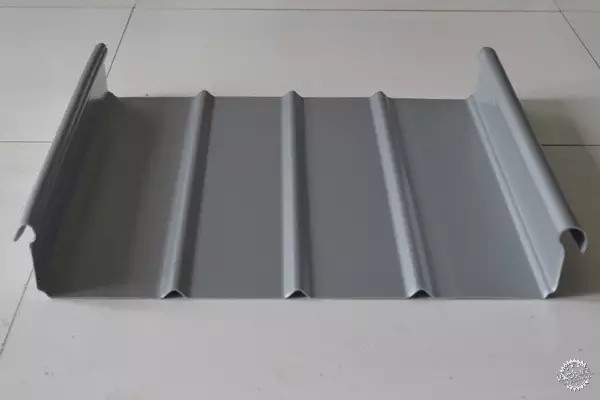

（1）直板

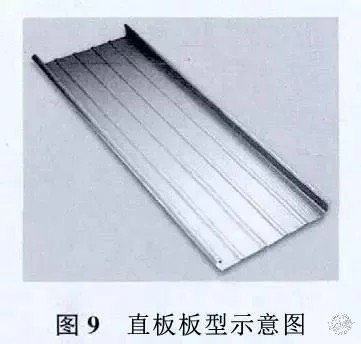

直板板型肋高一般为65 mm，常用的板宽有300mm、400 mm 及500 mm（图9）。其中板宽300mm 的在屋面荷载较大时使用；400 mm 的为常用、经济型的；500 mm 的为屋面板本身最经济的板型，但下部檩条间距小，且需采取适当措施防止板变形。板型详况，见图10。







（2）弯弧板

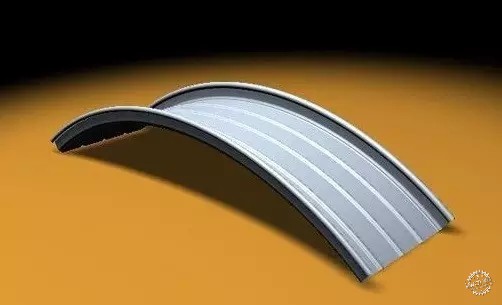

弯弧板包括正弧板和反弧板两类，板型见图11。

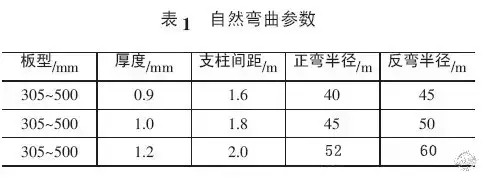

弯弧板自然弯曲参数，见表1。



弯弧板机器正弯、反弯参数，见表2。

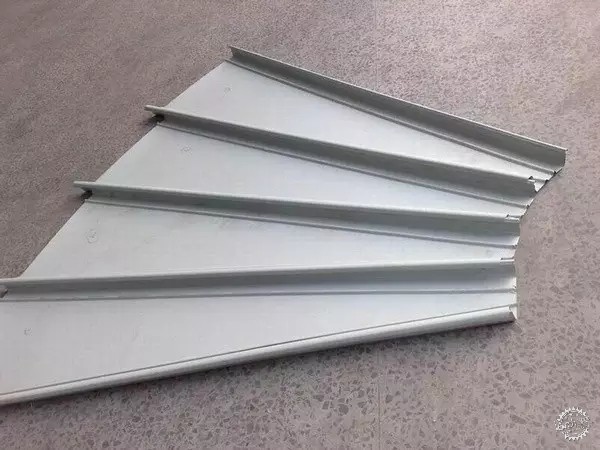

（3）扇形板

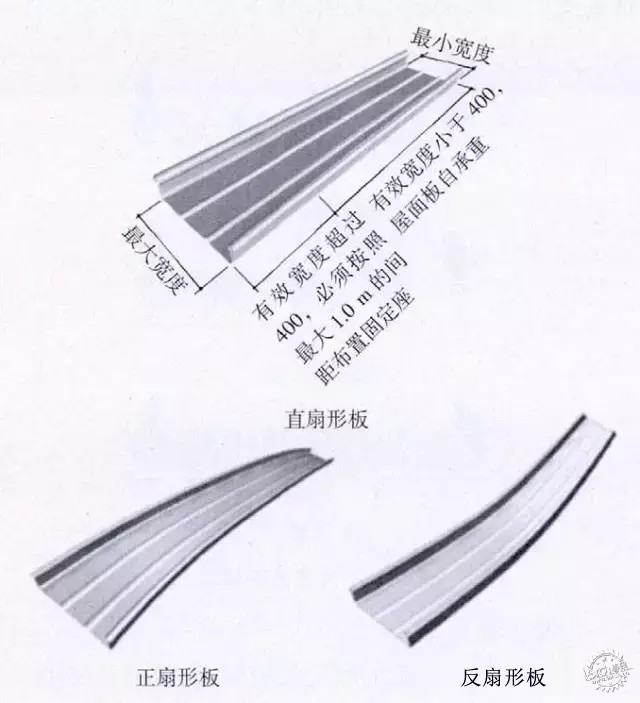

扇形板包括直扇形板、正扇形板、反扇形板，如下图所示：






『各种板型的适用范围』

1）直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；
2）正、反弧板：适用于半径小于自然成弧半径的单曲屋面；
3）扇板及扇弧板：适用于双曲屋面；
4）特例：直板用于双曲面上，屋面曲率小，并且屋面上允许做多条屋脊。
应用铝镁锰合金屋面板的建筑案例，见图13。



『铝镁锰屋面板的结构组成』


铝镁锰屋面板系统构造图


防水透气层

铺在建筑围护结构保温（隔热）层之外的一层功能膜，适用于幕墙、压型钢板、钢（木）结构、砌体等复合型外墙和坡屋面。通过对围护结构保温（隔热）层的包覆，减少水和空气对建筑的渗透，同时又使维护结构及室内潮气得以排出，有效避免霉菌和冷凝水灾墙体及屋面中的生成，保证保温（隔热）材料的效能发挥，从而达到节能，提高建筑耐久性的作用。

防潮隔汽层

隔汽膜用于墙体或屋面保温层的内表面，其不透汽，可阻止室内水蒸气向围护结构内渗透，从而有效地保证保温材料的保温性能及结构的耐久性。

保温隔热层

热导系数小于等于0.058的玻璃棉毡和热导系数小于等于0.044的岩棉板，二者的燃烧性能都为不然。

冲孔吸音板

具有极佳的吸收杂音、噪音的效果。




03.
铝镁锰屋面板经典案例应用

建业·蓝海郑风酒店综合体，郑州
上海日清建筑设计有限公司
▼

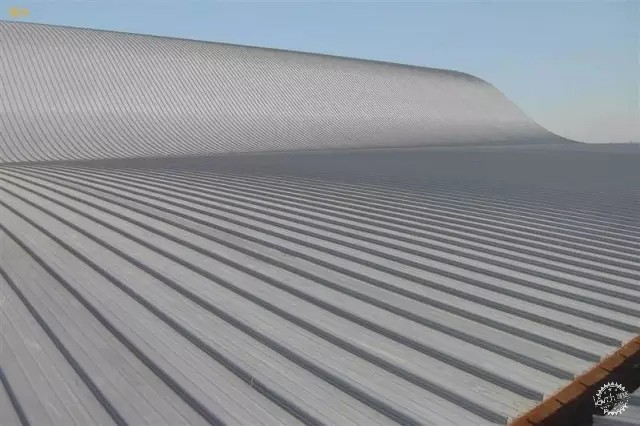

项目屋面选用暗灰蓝色铝镁锰直立锁屋面，在鸟瞰中与天空大地相融，展现了极致的悬挑尺度与轻薄度，悬挑达到12米之多，最薄处仅为15公分，带了非凡的视觉效果。

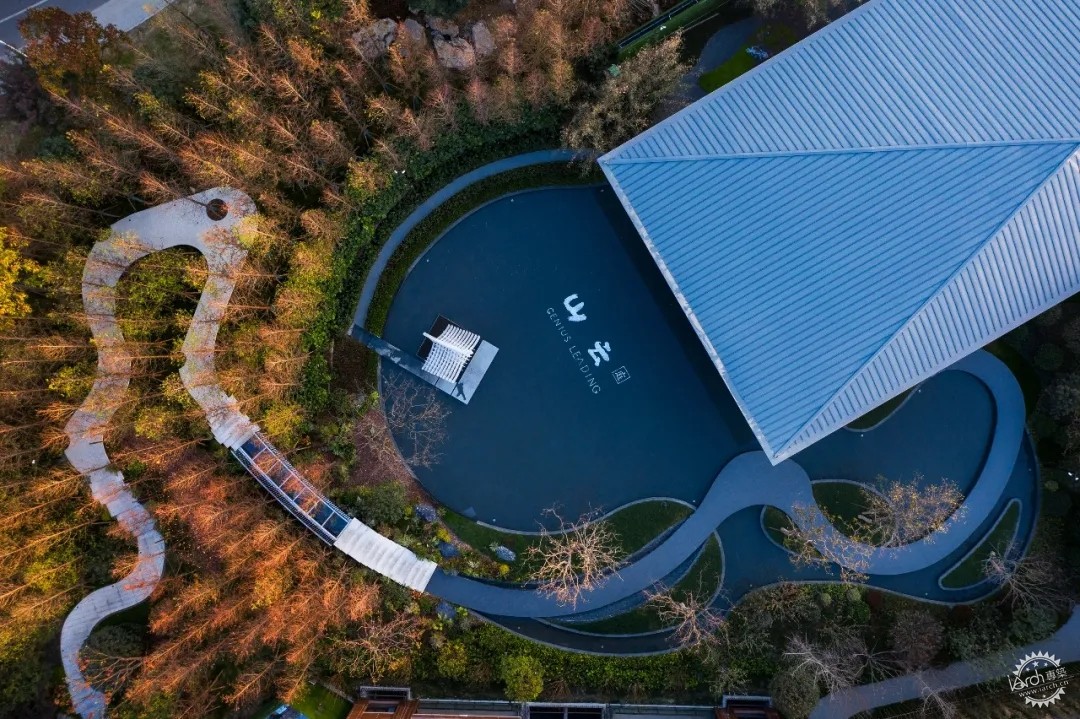

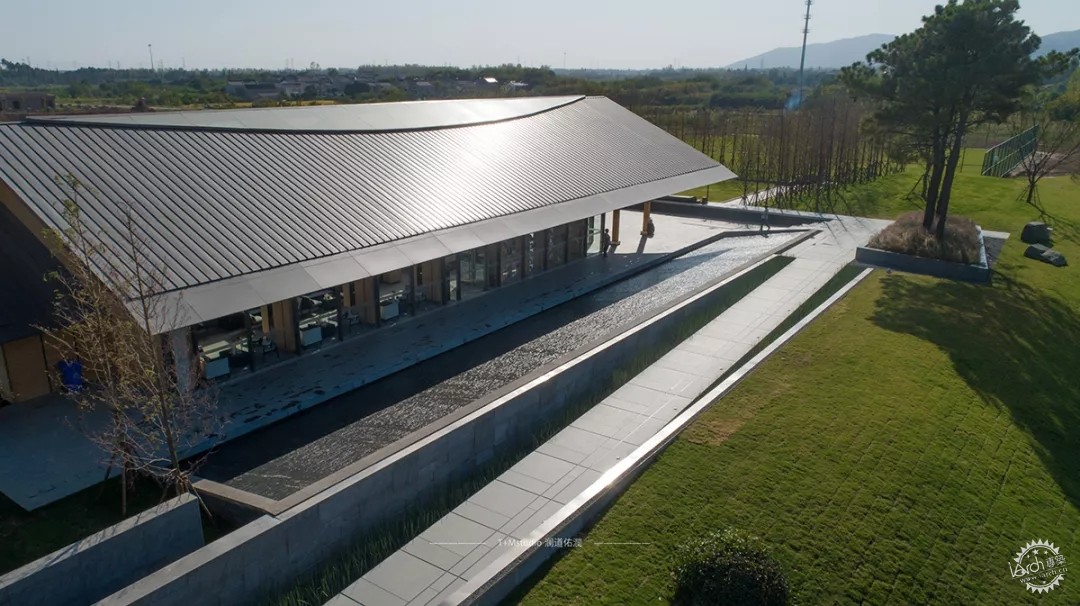

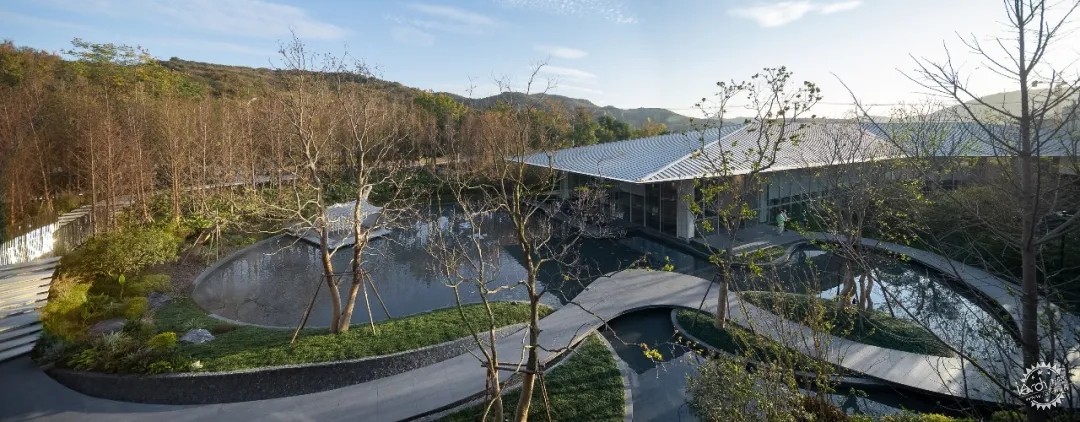

苏高新·禹洲·山云庭
建设单位：苏州新禹溪建设发展有限公司
▼

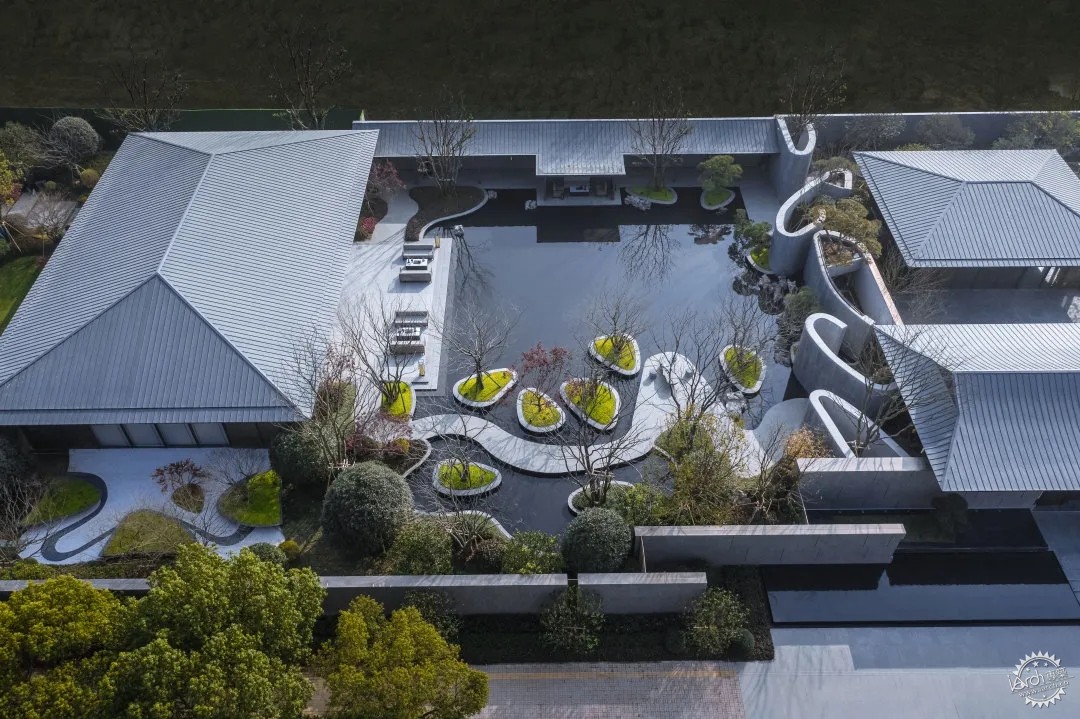

云山庭顺势而折的金属坡屋顶不仅契合整个场地，而且让远山与近水建立了联系，正如苏舜钦笔下对苏州沧浪亭所描绘的那样：清风明月本无价，近水远山都是情。

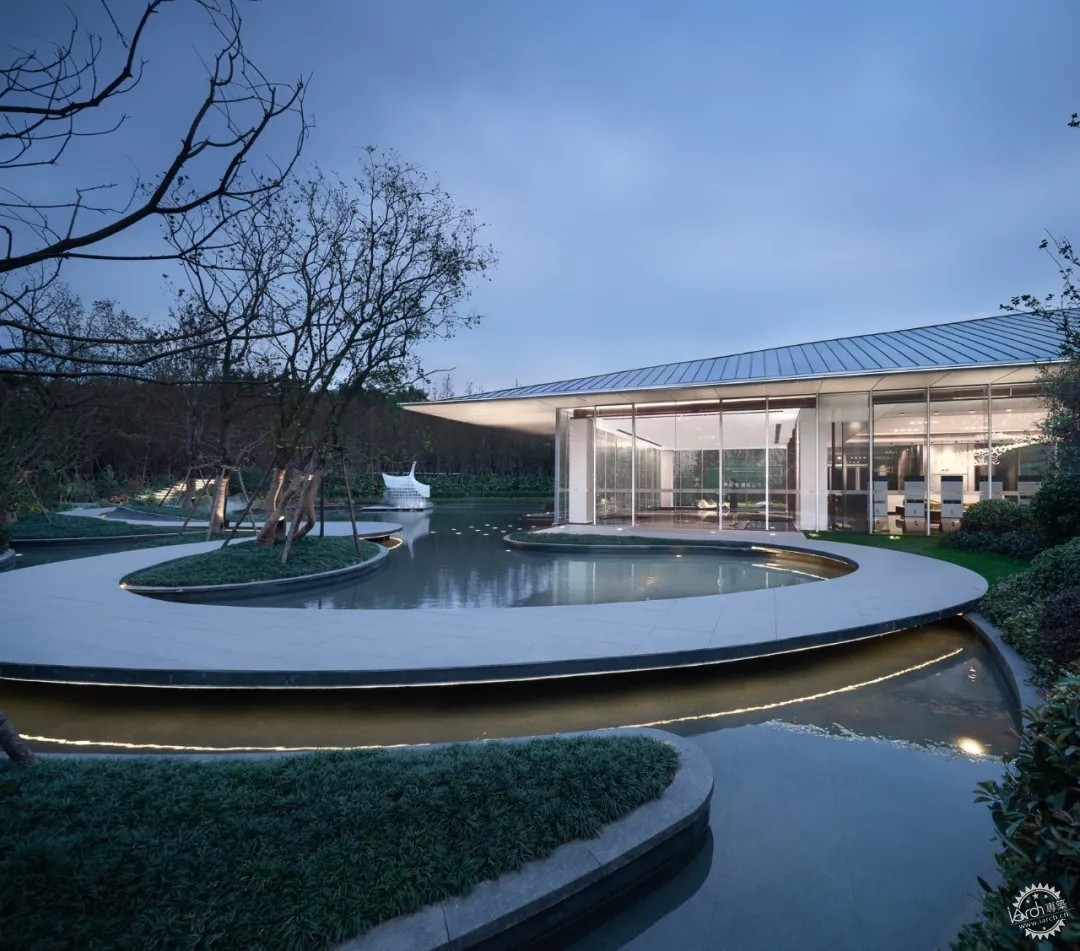

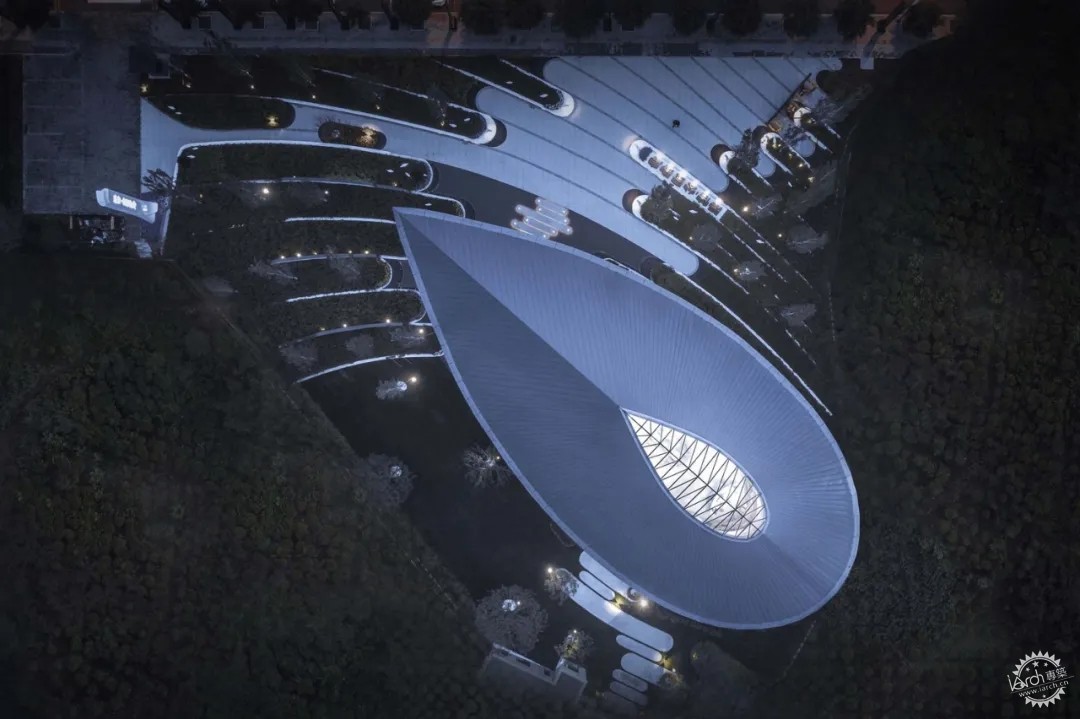

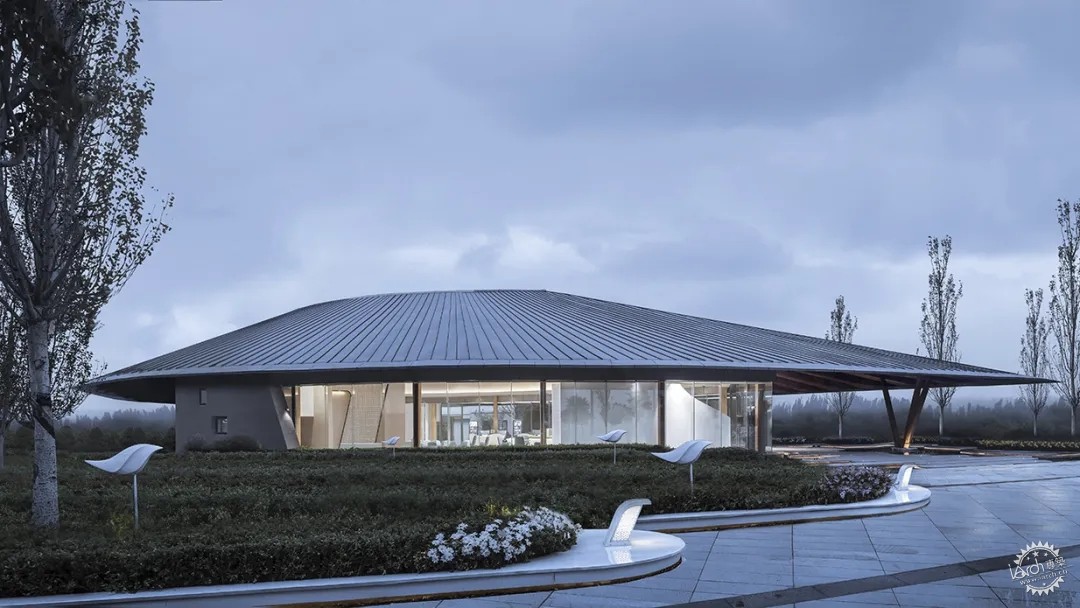

天津泽信展示中心
睿风设计
▼

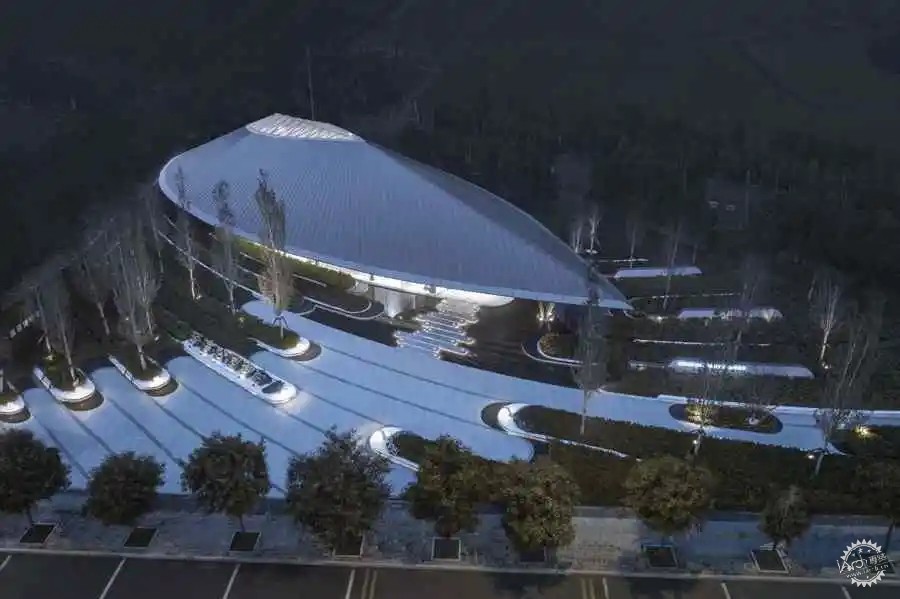

展示中心如同一颗晶莹剔透的水滴，烟灰色的铝镁锰瓦屋面，超白的钢化玻璃，使建筑的漂浮感进一步增强。










无锡三盛督府天承
水石三部
▼

该项目的铝镁锰板让屋面更加典雅，纤细的线条也不影响屋面的设计效果，整体结构简洁轻巧，尤为适用在江南多雨的地区。








西安 融创.江山宸院
日清建筑+观己设计
▼

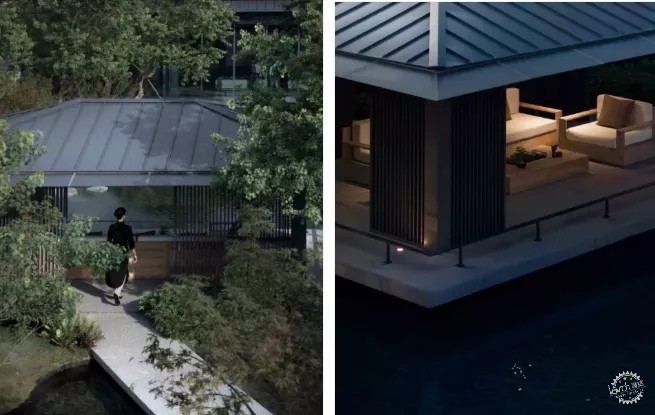

江山宸院的屋顶运用加入现代语汇，集结唐朝精致文化并融合宋代美学，空间于山水云雾之间展开，独树一格。






弘阳金辉 · 时光悦府
▼

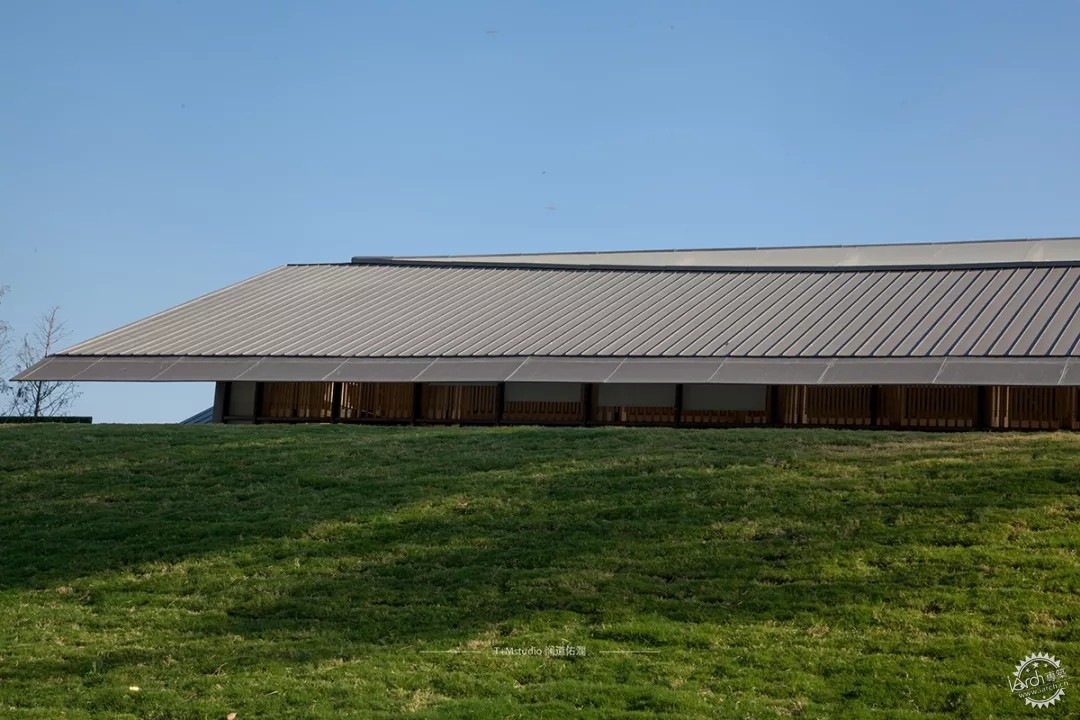

庞大的建筑被隐藏在坡地之下，灰色的坡屋顶与绿色草坡错落交织，形成层级进退关系，被刻意压低的屋檐似松树的守护者，谦逊的守在树下。










枫桥经验陈列馆
浙江大学建筑设计研究院
▼








上海 融创.山水拾间（桐源建筑+朗庭景观）
▼








建发·悦江南
建筑方案设计：上海都易建筑设计事务所
▼






东原千浔社区中心
建筑设计：山水秀建筑设计事务所
▼

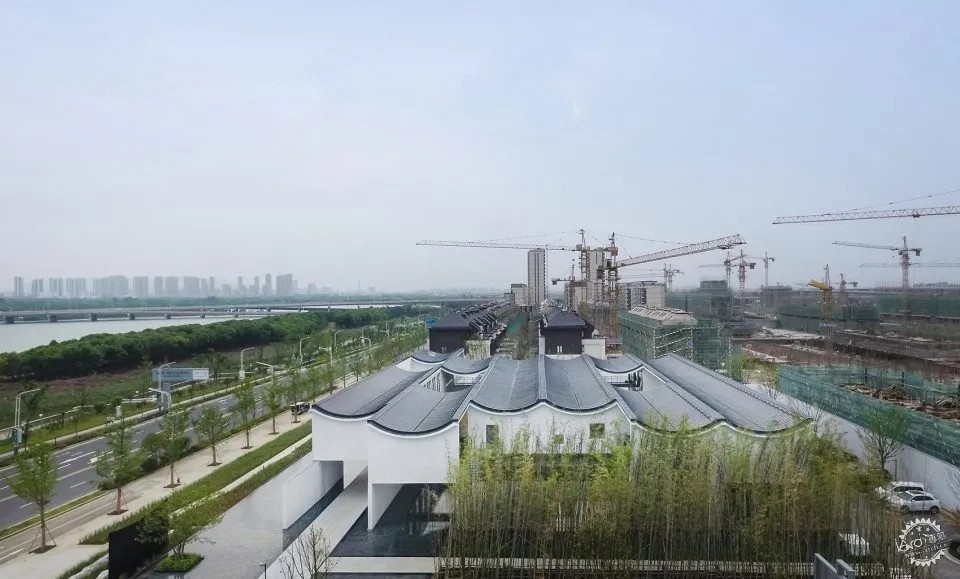

东原千浔社区位于苏州市相城区，是一座给周边社区提供各种公共服务的建筑，虚实相生的空间设计融汇了自然与建筑，波浪状的铝镁锰屋顶如江南水墨画般，独具东方魅力。
