竹模混凝土——一种以竹为模具的轻质混凝土墙板
制作而成后竹子的自然特质变得显而易见
竹纹的质感
降低混凝土墙体的沉重
让建筑与自然紧密关联


01.
   什么是竹模清水混凝土



产品特性

竹模清水混凝土是一种以竹为模具的轻质混凝土墙板，选用特殊调制的混凝土原料与骨料，经浇筑成型、模具压制后制作而成。
由纤维钢筋混凝土与超轻复合材料核心构成，表面还会喷涂一层保护膜，节省养护成本

产品规格

通常情况下成品的常规厚度为2~28mm，不同型号厚度不同常规尺寸有600mmx1200mm、800mmx3000mm、3500 x 1200 mm等厚度与尺寸都可以定制。

应用范围

内外墙面及定制家具立面造型。装饰板均为工厂预制，运输到现场直接安装即可。





竹模清水混凝土优点

●防潮防水易施工，造价便宜，不褪色。
●应用范围广，建筑外立面，室内墙面，定制家具表面皆可使用。
●打破混凝土冰冷的刻板印象，材质生态环保，无毒无异味，肌理自然。



除了竹模其实还有
木模、条纹、夯土等系列
满足了各类空间、各类风格的装饰要求




02.
竹模清水混凝土施工工艺

竹模清水混凝土板制作流程



通过在大模板上钉制一定规格的竹片，整个模板体系通过内外钢管脚手架形成稳定可靠的支撑体系，在清水混凝土浇筑完成拆模后，便形成凹凸有序的装饰效果。


竹模清水混凝土板安装方案

竹模清水混凝土安装方便快捷，最佳安装方案是直排钉钉装和结构胶粘装，基层最好为平整的水泥板或者木板，建筑外墙则建议采取干挂的形式。



●胶粘形式

流程：基层找平→细木工板打底→竹模清水混凝土板反面施胶，结构胶（免钉胶）距板边距5cm处，打点状，点间距10~15cm，进行粘贴→细节处理→完成。

PS：内墙不可以用石膏板来做基层，因为石膏板表面有纸面，导致粘贴不牢固。在施工时，要保证基层面和板的施胶面均无灰尘适当加枪钉固定更快速。

●钉挂形式

基础为木板基础前提下，可以直接用纹钉直排钉，直接将板材固定在木板表面。需要注意枪钉的间距，距边在10mm以内。

●干挂形式

外墙干挂工艺跟石材干挂工艺相似。

注意事项：
注意板面留缝，因浇筑板有一定的热胀冷缩、湿涨干缩的特性和弹性，内墙施作建议自行留工艺缝。
外墙施作时，浇筑板之间的缝隙，尽量使用不含硅油的中性密封胶进行填充。




03.
  应用案例

清舍民宿酒店
设计：大料建筑
北京



这家北京怀柔的山野民宿，设计师想给住客带来有别于城市空间的特殊体验，院墙以竹模混凝土浇筑形成，希望契合周边自然山体的氛围。






摄影：孙海霆，朱雨蒙


竹宅
设计：武重义建筑事务所
胡志明市



竹宅内混凝土模板也是用竹子来制作，以创造出一致的设计模式。竹子的肌理也有助于降低传统混凝土墙体外观的强烈和严重的凌厉感觉，从而提高房屋的整体美感。


摄影：Hiroyuki Oki


南安疗养院
武重义建筑事务所
越南

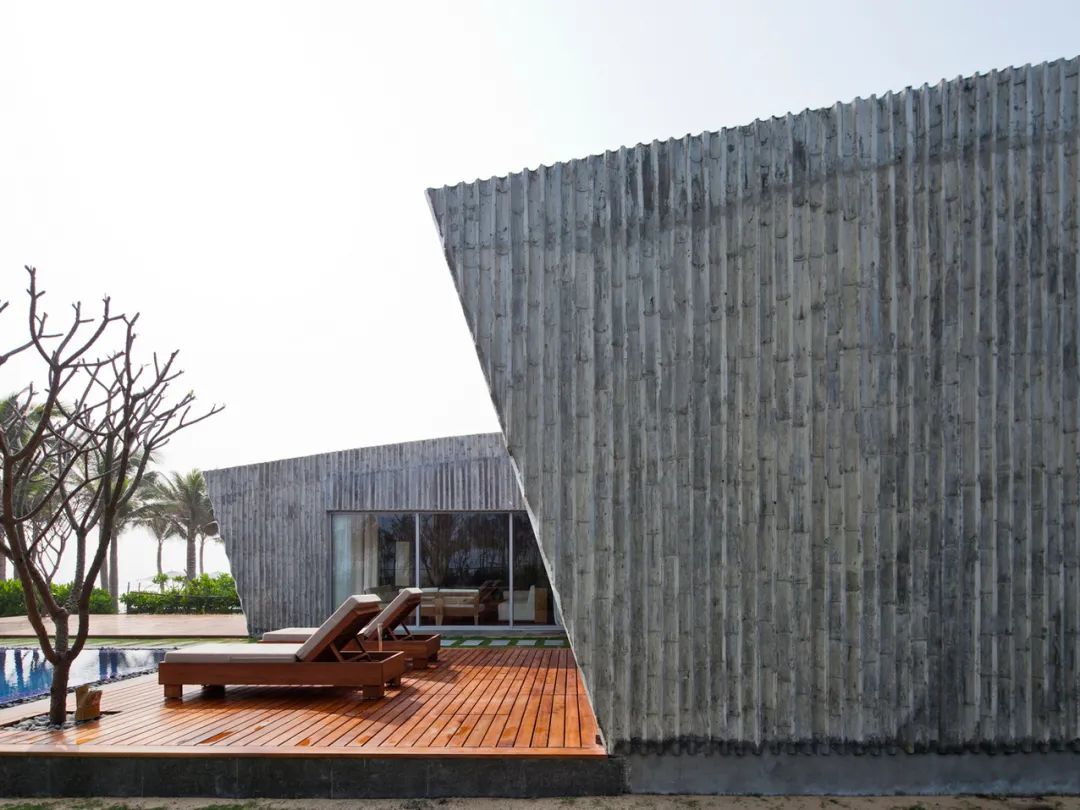

南安疗养院度假村每一栋沙滩别墅都覆盖着不断起伏的绿色屋顶和竹子纹理的墙面，并拥有一望无际的海景视野。


摄影：Hiroyuki Oki


树宅
设计：Vo Trong Nghia Architects
越南，陈平



利用当地和天然材料来降低成本和碳足迹，外墙用竹模板和现浇混凝土，内墙则露出当地产的砖块作为装饰。通风的空腔将混凝土和砖墙隔开以保护内部空间不受热量影响。




摄影：Hiroyuki Oki


88提宁宾馆
设计：Nic Brunsdon
印度尼西亚，巴厘岛



酒店坐落在可以俯瞰巴厘岛北部海岸的孤立的位置，其设计巧妙地表达了传统材料和当地的建造技术。与当地的工作室Manguning合作建筑师Nic Brunsdon以一种强烈的概念框架展开设计将建筑根植于当地环境中。






摄影： Ben Hosking


‘享空间’文化中心
设计：冶铸建筑+设计工坊
台北



建筑正立面选用台湾南投原生竹为模版，浇灌出具有特殊竹节质感的清水竹模墙体，强化光影对建筑演绎。




摄影：汇朗摄影、郑锦铭


靖江市民宿艺术馆
设计：大料建筑
靖江



靖江市民俗体验馆建筑外立面采取竹模清水混凝土的元素，希望通过建筑重塑一种关系：以抽象的方式重现自然。






摄影：姚力


202村·民宿
设计：林君翰&Olivier Ottevaere +行村建筑设计事务所
湖南保靖县



该建筑的结构一半是当地的传统木结构，另一半是竹模混凝土构造，是一种不寻常的组合。创造出一种动感的混凝土“窗帘”，让人联想到附近的竹林。






摄影：John Lin and Olivier Ottevaere


双河镇九年义务制学校
设计：同济大学建筑设计研究院（集团）有限公司
四川宜宾



双河盛产楠竹，又直又长，韧性好。尽管如此，当地却少有以竹为建筑特色的项目。设计师利用竹子作为混凝土剪力墙的模板材料。希望竹纹清水混凝土结合剪力墙能呈现出材料原始的力量。




摄影版权：章鱼见筑-刘俊男


种子教堂
设计：O Studio Architects
惠州



种子教堂所有墙体以竹模板现浇混凝土进行建造，现浇混凝土既符合经济原则，亦是当地施工队较有经验的做法。






施工单位 ：茂名市建筑集团有限公司


隆小宝面馆
设计：芝作室
长沙



湘江畔的购物大道上，这间50平方米的面馆有一个宁静而引人入胜的店面。竹子倒模浇筑的混凝土外立面上，两个相映成趣的钢盒子穿墙而出。




摄影: Peter Dixie 洛唐建筑摄影


四方美术馆
Steven Holl Architects
南京

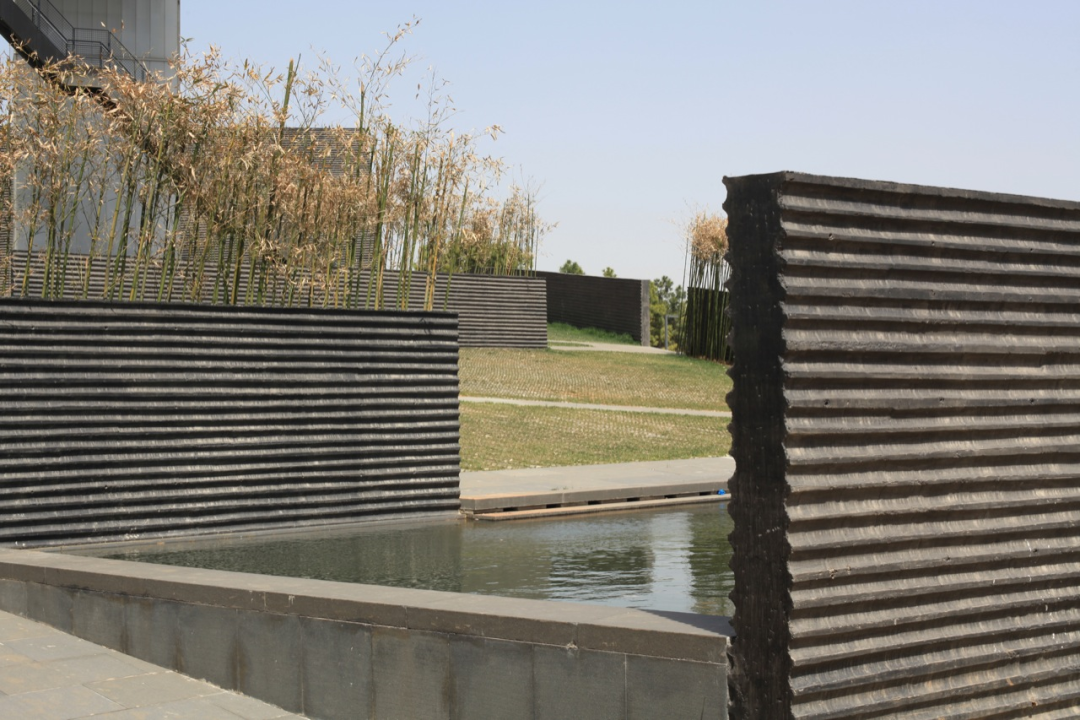

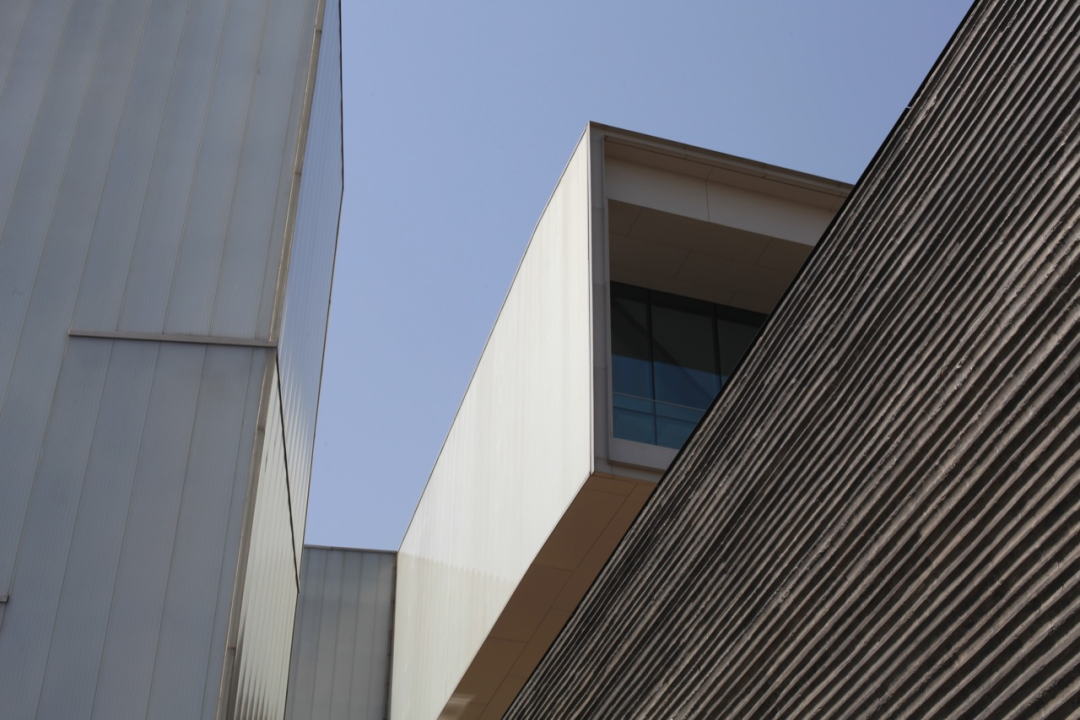

博物馆由平行的透视空间的“块”与黑色的竹纹灌浇混凝土的花园围墙组成，建筑整体轻盈地悬浮在空中。







部分素材来源于：材料美学馆
