本文转载自工程智库

工程概况

天津周大福金融中心位于天津经济技术开发区,建筑总高度530m,总建筑面积39万㎡,4层地下室、100层塔楼,涵盖甲级办公、豪华公寓、超五星级酒店等多种业态。

天津周大福施工中的“黑科技”震惊世界第1张图片


技术制高点

天津周大福金融中心集高新技术成果于一身,创造了18项中国和世界之最——

38小时完成3.1万立方米基础底板混凝土浇筑使用3200吨米国内最大动臂塔吊

使用物流通道结合悬挑电梯解决超高层楼立面12.7米大距离收缩垂直运输自动分离式超高层垃圾运输双管椭圆截面钢管柱单层扭曲90度

双圆管柱转不规则方形单管柱钢结构过渡节点LOD500全员、全专业、全过程BIM应用超高层泵送废料零排放智能顶升平台全方位监测全专业、全方位、全过程总承包管理518米超高层高速施工电梯滑触线整体应用

天津周大福施工中的“黑科技”震惊世界第2张图片


天津周大福施工中的“黑科技”震惊世界第3张图片


关键施工技术创新虚拟建造

什么是“虚拟建造”?听起来好高端啊!其实是超高层BIM建造技术,在施工前期对项目进行BIM三维模拟现场施工情况,对可能发生的任何情况进行预先考量和评估。说起来容易,实际上包罗了非常多的内容,听小编慢慢道来~

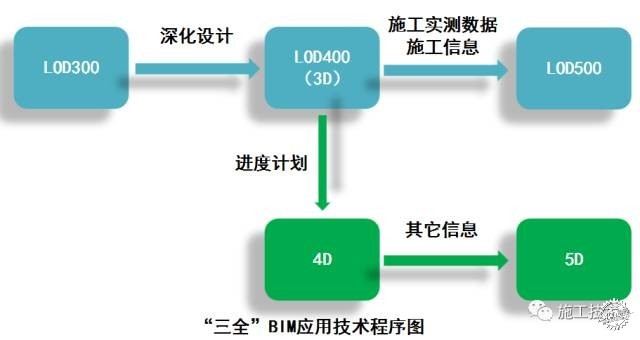

1应用思路

以进度为主线、以计划为手段、以BIM为平台、以信息化为纽带。

天津周大福施工中的“黑科技”震惊世界第4张图片


2全专业协同深化

各专业均建立BIM模型,用于指导施工,一个都不落下!

天津周大福施工中的“黑科技”震惊世界第5张图片


3土建深化

对于复杂节点进行深化,对钢筋排布进行碰撞优化。

天津周大福施工中的“黑科技”震惊世界第6张图片


4机电专业深化

组建机电BIM协同工作室。

天津周大福施工中的“黑科技”震惊世界第7张图片


5幕墙专业深化

天津周大福施工中的“黑科技”震惊世界第8张图片


天津周大福施工中的“黑科技”震惊世界第9张图片


6方案模拟

工程重难点部位依托模型进行虚拟施工验证。

天津周大福施工中的“黑科技”震惊世界第10张图片


7三维激光扫描

结构外框实体扫描,与幕墙模型合模碰撞检查,优化设计。

天津周大福施工中的“黑科技”震惊世界第11张图片


8放线机器人

模型作为施工图纸,导入放线机器人后自动放线,大大的解放了劳动力,并且统一了各专业放线定位标准及精度,显著的提高工作效率。

天津周大福施工中的“黑科技”震惊世界第12张图片


天津周大福施工中的“黑科技”震惊世界第13张图片


9虚拟现实

搭建与现场安全设施、环境及精装设计方案完全一致的BIM模型,真实感受现场环境和精装设计效果,实现安全体验和方案优选。

天津周大福施工中的“黑科技”震惊世界第14张图片


天津周大福施工中的“黑科技”震惊世界第15张图片


天津周大福施工中的“黑科技”震惊世界第16张图片


深基坑关键施工技术1基坑变形控制

基坑支护分仓同步实施

天津周大福施工中的“黑科技”震惊世界第17张图片


塔楼区域“环形支撑、岛式开挖”,裙楼区域“对撑盖挖、同步换撑”,临时分隔地连墙“超前转换、整体拆除” ,有效控制基坑变形。

天津周大福施工中的“黑科技”震惊世界第18张图片

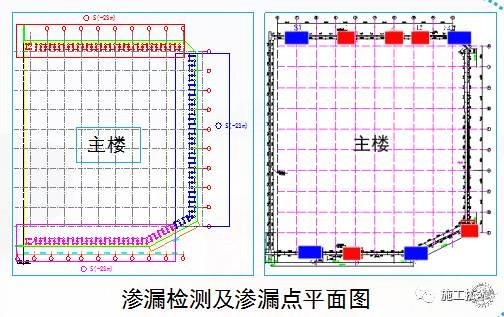

2基坑渗漏控制

ECR技术快速精准确定渗漏点

天津周大福施工中的“黑科技”震惊世界第19张图片


RJP工艺加固,有效加固地连墙渗漏点

天津周大福施工中的“黑科技”震惊世界第20张图片


高强高性能混凝土技术1施工机具

超高层泵送泵机:混凝土采用一泵到顶的施工方法,选用HBT9050CH-5D拖泵。

天津周大福施工中的“黑科技”震惊世界第21张图片


超高压泵管:采用直径150mm、壁厚12mm的超厚耐磨输送管道,泵管连接处采用O形密封圈密封,提高压水洗的密封性。

天津周大福施工中的“黑科技”震惊世界第22张图片


布料机:塔楼核心筒混凝土施工采用HGY21液压混凝土布料机。

天津周大福施工中的“黑科技”震惊世界第23张图片


2超高泵送

盘管试验模拟千米级超高泵送

天津周大福施工中的“黑科技”震惊世界第24张图片


3泵送施工

钢管柱混凝土顶升施工:顶升高度按钢管柱吊装单元分节确定,最高6层/30m顶升一次。单柱单次最大顶升量约223m3。

天津周大福施工中的“黑科技”震惊世界第25张图片


4智能整体顶升平台

天津周大福施工中的“黑科技”震惊世界第26张图片


整体顶升平台系统由平台桁架系统、架体与围护系统、模板系统、液压顶升系统组成。

天津周大福施工中的“黑科技”震惊世界第27张图片


5无线喷淋及保温养护

平台桁架周圈安装多个喷淋头,通过喷洒水雾降低整体平台周围环境温度。同时将桁架层水箱内的水引至最下两步挂架,并延墙体均匀布置多个喷淋头,通过喷水对墙体进行保湿养护。考虑到喷淋养护操作的便利性,采用无线控制提高操作便利性。

天津周大福施工中的“黑科技”震惊世界第28张图片


天津周大福施工中的“黑科技”震惊世界第29张图片


混凝土墙体保温措施:冬季施工前在钢模板背楞间增设阻燃岩棉板,并在钢模板外表面封一层白铁皮,同时在钢模板底部下挂保温棉被,可同模板同步进行提升。

天津周大福施工中的“黑科技”震惊世界第30张图片


天津周大福施工中的“黑科技”震惊世界第31张图片


垂直运输技术

塔楼配备1台ZSL3200、1台ZSL1700、2台ZSL750。ZSL3200是目前房建领域最大塔吊,最大吊重达到100t。

天津周大福施工中的“黑科技”震惊世界第32张图片


采用中低区在主体结构外侧布置施工电梯、高区在核心筒外侧设置悬挑施工电梯的方案。

天津周大福施工中的“黑科技”震惊世界第33张图片


本项目是全国首次全部采用滑触线的500m以上超高层项目,避免了电缆损坏坠落等安全隐患的发生,有效控制了超高电压降,减轻了施工电梯重量,提高了施工电梯的使用效率,保证了工期。

天津周大福施工中的“黑科技”震惊世界第34张图片


钢结构复杂节点施工技术

天津周大福施工中的“黑科技”震惊世界第35张图片


天津周大福施工中的“黑科技”震惊世界第36张图片


天津周大福施工中的“黑科技”震惊世界第37张图片


天津周大福施工中的“黑科技”震惊世界第38张图片


天津周大福施工中的“黑科技”震惊世界第39张图片


天津周大福施工中的“黑科技”震惊世界第40张图片


天津周大福施工中的“黑科技”震惊世界第41张图片


机电安装关键技术

天津周大福金融中心机电划分为暖通空调专业、给排水专业、电气专业、智能化专业、消防专业、高压电等六大专业,近百个能够独立运行的机电系统。塔楼共有24个机电层,地下室设置高低压配电室、发电机房、锅炉房、制冷机房、安保控制室、消防泵房、给水及中水泵房等大型设备机房。


项目组建机电BIM协同工作室,将业主、顾问、项目各施工方设计团队纳入日常设计协调工作中,由总包统筹,各专业分包协同作业,利用BIM技术进行机电专业“虚拟施工”。

天津周大福施工中的“黑科技”震惊世界第42张图片


天津周大福施工中的“黑科技”震惊世界第43张图片


天津周大福施工中的“黑科技”震惊世界第44张图片


超高层测量技术

天津周大福施工中的“黑科技”震惊世界第45张图片


超高层建筑结构竖向变形差及调控技术

天津周大福施工中的“黑科技”震惊世界第46张图片


信息化技术

模型轻量化技术

天津周大福施工中的“黑科技”震惊世界第47张图片


二维码信息技术

天津周大福施工中的“黑科技”震惊世界第48张图片


物流追踪技术

天津周大福施工中的“黑科技”震惊世界第49张图片


云端多人协同管理

天津周大福施工中的“黑科技”震惊世界第50张图片


结语

2016年的冬天,天津周大福项目终于与滨海天际线比肩,这背后是周大福团队夜以继日的付出和劳动。项目通过双导师带徒、每周一次的项目大讲堂、精英人才培养计划、总承包管理人才试点计划等等,全面整合教育资源,稳扎稳打,厚积薄发,培育了一支属于中国、面向世界的超高层建筑人才团队。一餐一饭皆心血,一点一滴总关情。正因为这样,中建八局周大福项目部这个大家庭在面对任何困难时,都心往一处想,劲往一处使,始终全力冲刺,只为这一柄开天利刃能早日屹立于渤海之滨。前方还有更艰险的山峰等着他们去攀越,中建八局周大福团队将一直勇往直前,铁军无所畏惧,铁军使命必达,我们期待着项目顺利竣工交付的那天!!

天津周大福施工中的“黑科技”震惊世界第51张图片



文章来源:中建八局天津周大福项目部 施工技术如有侵权 请联系删除
