图纸是建筑工程中使用频次最高的文件,Revit、AutoCAD绘图功能无疑非常强大,但是纯看图情况下用这些绘图软件,存在很多不便。绘图软件安装注册复杂,对电脑配置有一定的要求。软件版本不同,还需要转换图纸版本。打开三五个图纸,电脑就卡的要死。下面分享几个我亲测过的看图工具,可以大大提高日常工作和沟通的效率。

3D模型查看工具

在查看三维图纸方面,Autodesk公司推出的web工具A360 viewer是展示效果最好的,但是因其服务器部署在国外,不时出现服务器不稳定的情况。而且国家禁止国外的公司存储及使用国内工程数据。鉴于此,推荐给大家以下三款工具。

        3D看图大师

一个免费的web端三维模型分享工具,因为3D可视化效果不错,也可以直接用来看图,http://bimkankan.com/

支持的模型类型:ifc格式(通用标准格式), Revit、Bentley、ArchCAD、Naviswork、Catia、SketchUp、SolidWorks等建模软件均可导出。

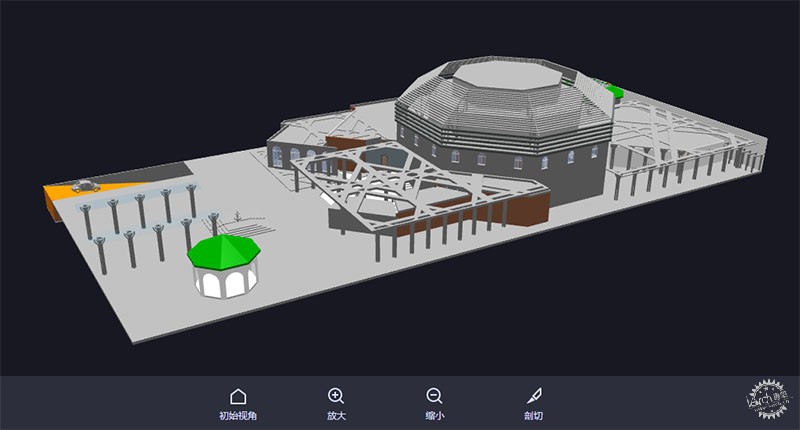

需要上传之后在网页查看,不要求注册,就这点看算是国内建筑软件里少有的良心产品。随便找了个模型试试,文件大小18M,从开始上传到打开大概5秒,显示效果还不错:

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第1张图片

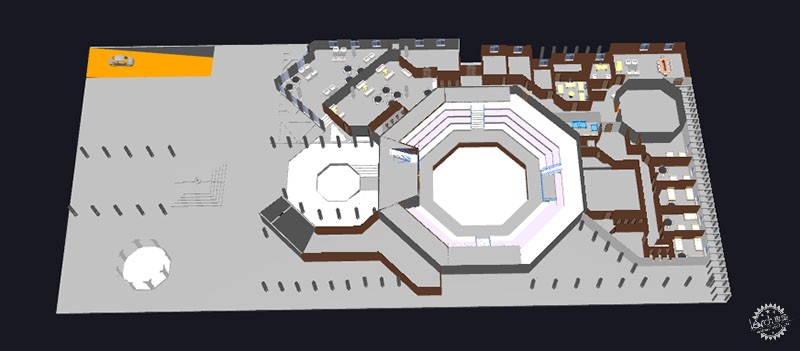

剖切功能很实用,查看建筑物内部构造。

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第2张图片


模型上传成功后有一个分享链接,方便分享模型供他人查看,链接7天有效,源文件对方也不能下载,这样看起来文件还是很安全的。不足之处是需要先在电脑网页上传文件,不能直接查看,支持的格式太少,手机上浏览不了。

综合得分:3.7分
使用地址:http://bimkankan.com/
展示效果★★★★☆  易用性★★★★☆  功能全面★★★☆☆


        AnyCAD viewer 2016

电脑端工具,免费,目前只有Windows版(24M)

支持的格式:SketchUp、3ds Max、AutoCAD, SolidWorks导出的3D模型,格式如下图所示

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第3张图片

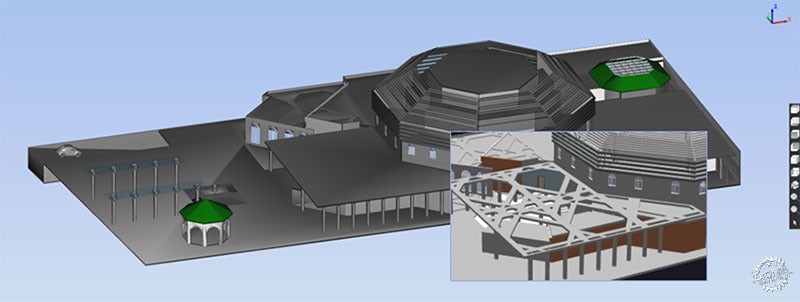

还用刚才那个模型测试,3-5秒就打开图纸了,但是缺少构件。如下图:

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第4张图片


之后又找了两个模型文件,没有发现缺少构件,丢构件可能是少数情况。不过只能查看外观,看不了内部构造,希望以后可以改进。

综合得分:3分
下载地址:http://pan.baidu.com/s/1bpBzhpH
展示效果★★★☆☆  易用性★★★★☆  功能全面★★☆☆☆


        CAD迷你看图

多端看图工具,安卓版(14M)、iPhone版(93M), Windows(12M),mac(14.7M)。windows版部分功能收费,但就看图而言,不需要购买付费功能。Mac版需要付费68元。

支持的格式:AutoCAD导出的二维及三维DWG/DXF/DWF格式的图纸。

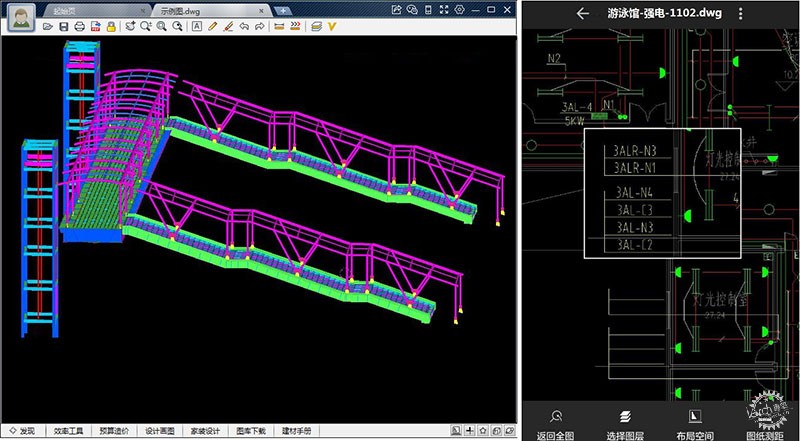

以7M大小的三维图纸为例,电脑端打开大概12S。手机上稍微慢些,一个7M大小二维图纸大概12S。不过手机端查看天正图纸有时候会缺失。展示效果如下

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第5张图片


这个工具允许替换字体,可进行图纸格式及版本转换(收费)。还能一元获取图纸,如各类构件库。

综合得分:3.3分
下载地址:PC版http://rj.baidu.com/soft/detail/20885.html?ald ,移动端在手机应用市场下载,MAC版在Mac App Store下载。
展示效果★★★☆☆  易用性★★★☆☆  功能全面★★★★☆


2D模型查看工具

        CAD快速看图:

多端看图工具,安卓版(13.9M)、iPhone版(52M), Windows(15.3M)。PC端部分功能收费,就看图而言,免费功能已经足够。
支持的图纸格式:天正或AutoCAD导出的二维DWG图纸。

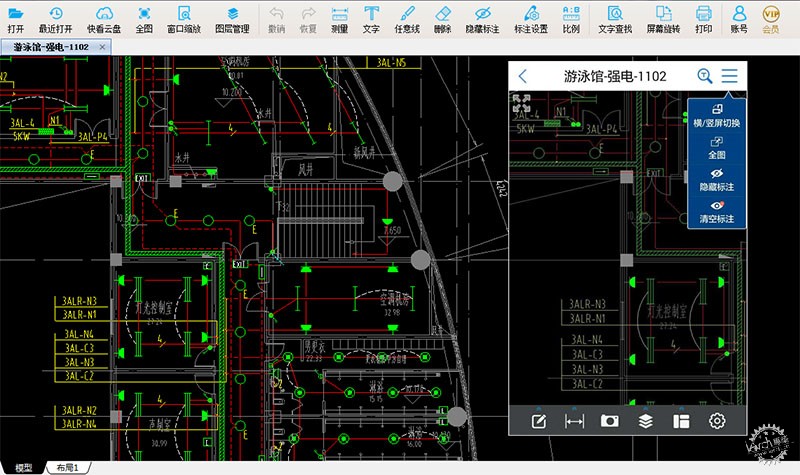

这款工具,我用了大概两年了。它能看天正各个专业的图纸,开图速度很快,7M的图纸用安卓版打开大概只需11S,电脑版5S以内。基本没有文字乱码情况,还可以直接查看含外部参照图纸(效果见下图)。电脑端功能主要有测量、批注和图纸处理(收费,版本转换);手机上功能少,基本是简单的测量和批注。

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第6张图片


这个工具已经比较完善了,只有些小问题,比如大弧线显示不够圆滑,偶有特殊字体显示错误。

综合得分:4分
下载地址:PC端http://rj.baidu.com/soft/detail/27934.html?ald ,移动端可在手机应用市场下载
展示效果★★★★☆  易用性★★★★☆  功能全面★★★★☆


总结

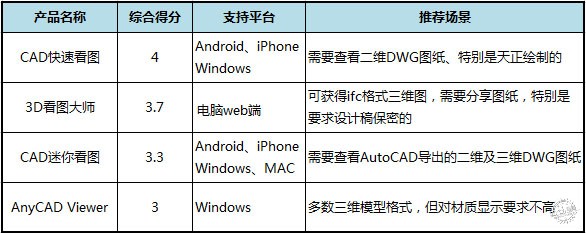

为了方便大家选择,对这几个工具的特性做了简单的汇总:

4款比Revit、AutoCAD还好用的看图工具(附下载地址)第7张图片
