本文转载自公众号一只建筑精,未经授权不得二次转载

01
猛男变形计


我们仍未知道上海还有多少工厂没被改造。作为中最早进入现代化进程的城市,上海黄浦江两岸的工厂数不胜数。

工厂,或者又叫工业建筑,就是为功能而生,没有一丁点花里胡哨的装饰,所有设计都是为了一个目的:生产。

他就像是一个理工男一样,执著地做着最直男的事。

但是,大人,时代变了。

上海摇身一变成了魔都,黄浦江两岸的整改在轰轰烈烈地进行,龙华机场的一组废弃航油罐也面临着要改造成艺术中心的危机。

五虎上将?!——猛男变形记!第1张图片


昔日的理工猛男,如今要求转型成艺术型男。这实在是有些强人所难。

先不说造型如何文艺起来,就单单这功能就没有那么简单。

油罐的功能就是储油,造型自然是最适合存储的的圆筒。

那单纯的圆筒如何适应艺术中心的新要求呢?


02
一些操作


艺术中心就是一个框,什么东西都能往里装

我们要具体问题具体分析:

一号油罐改成音乐现场、二号油罐是餐厅、三号四号展厅、五号为多功能厅。

五虎上将?!——猛男变形记!第2张图片

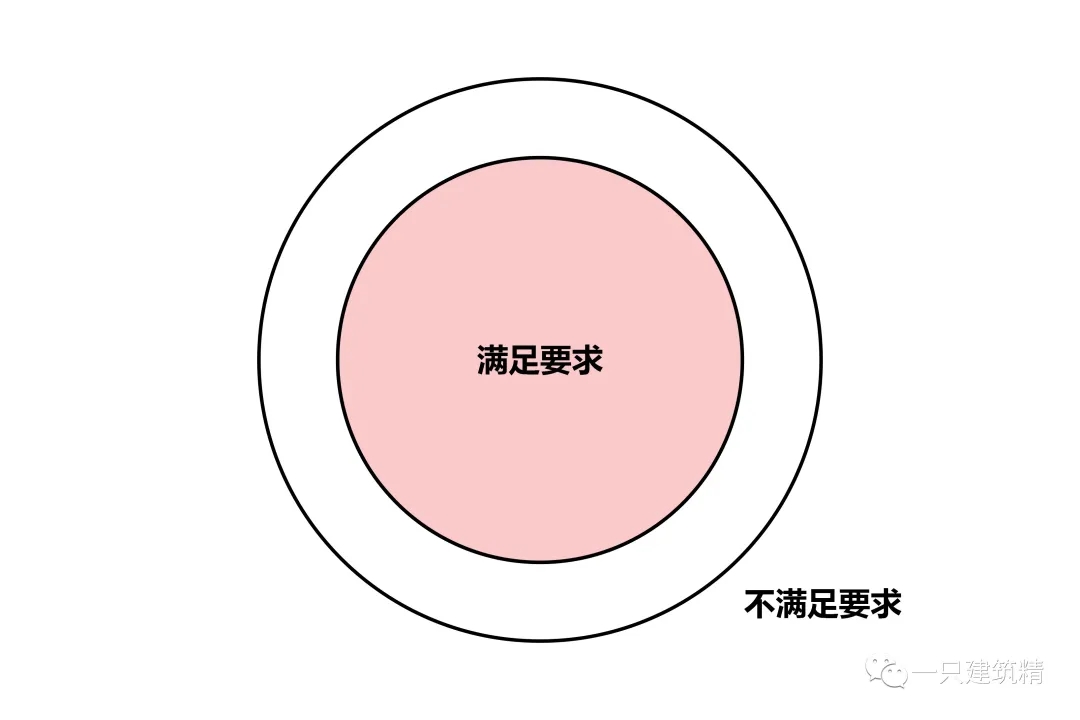

油罐结构不能大面积开窗,展厅倒还简单。其他功能的声学要求、采光要求、疏散要求油罐是一个也满足不了。

既然油罐满足不了,我们直接新建一个能满足要求的就好了。外表仍然是理工男的放浪不羁,但内心早已变得敏感细腻。

五虎上将?!——猛男变形记!第3张图片

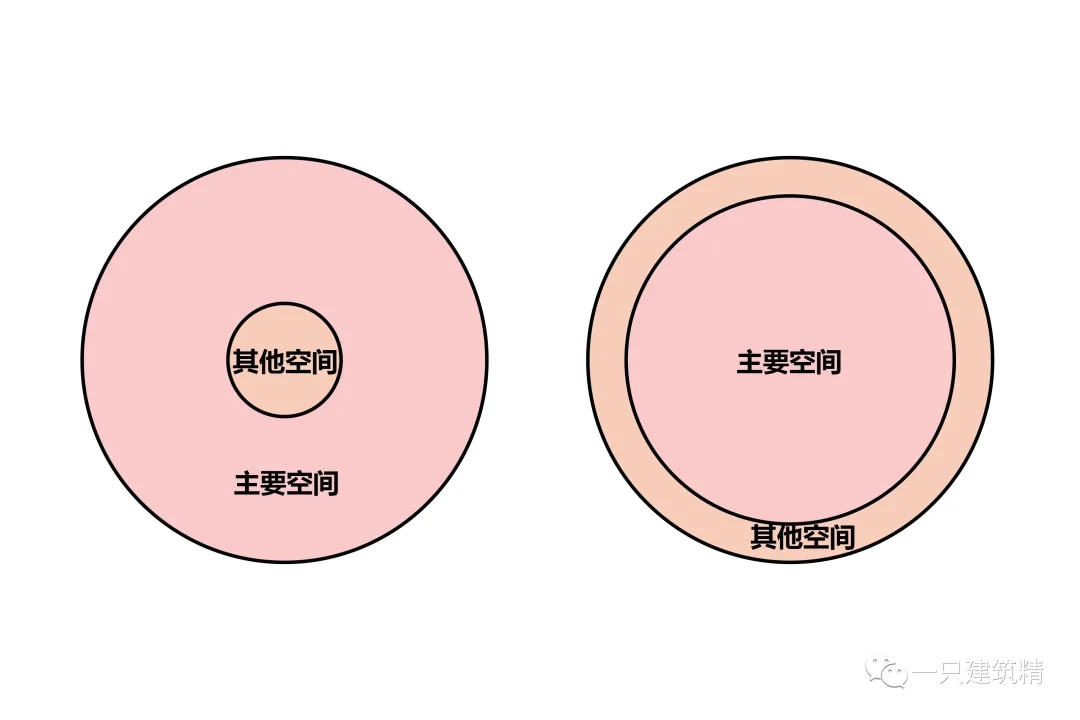

新建建筑大小不同,主要使用空间的图底关系也随之发生变化

五虎上将?!——猛男变形记!第4张图片


甚至可以进一步变换新建空间的位置、形状

五虎上将?!——猛男变形记!第5张图片


操作都知道了,那就找这五个猛男开始对线吧


03
开始对线


1.外表不羁内心狂躁的音乐男

音乐猛男:

我的梦想就是音乐,但是家里条件不好,家徒四壁,根本就没有混响,希望精精能替我圆一个音乐梦。

五虎上将?!——猛男变形记!第6张图片


音乐现场需要一个有向心性的空间,加入的新建筑为主要使用空间,新旧建筑之间的环形作为辅助空间。

五虎上将?!——猛男变形记!第7张图片


新加建筑再稍微偏心一下,较宽的一面作为入口使用

五虎上将?!——猛男变形记!第8张图片

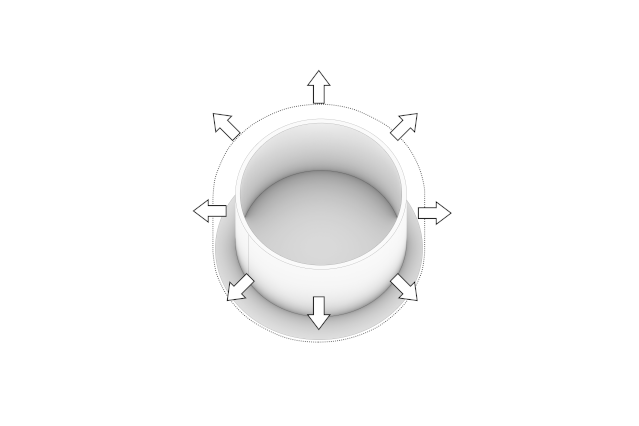

新加的建筑要符合音乐现场的声学要求,将墙面变成鼓形,圆他一个音乐梦

五虎上将?!——猛男变形记!第9张图片

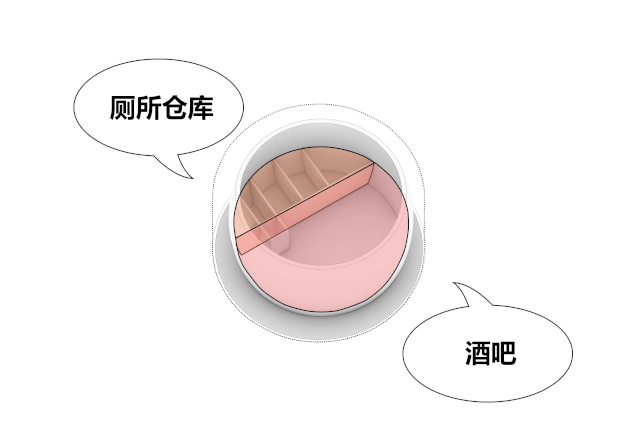

音乐常与美酒相伴,在猛男歌声中喝口小酒自然再美妙不过了。一层设置酒吧与一些辅助功能。二层自然就是音乐的殿堂,猛男的灵魂归宿

五虎上将?!——猛男变形记!第10张图片


为了不至于找不到前往音乐殿堂的道路,增设一个长长长的坡道,再强调一下入口,引导人流。

五虎上将?!——猛男变形记!第11张图片

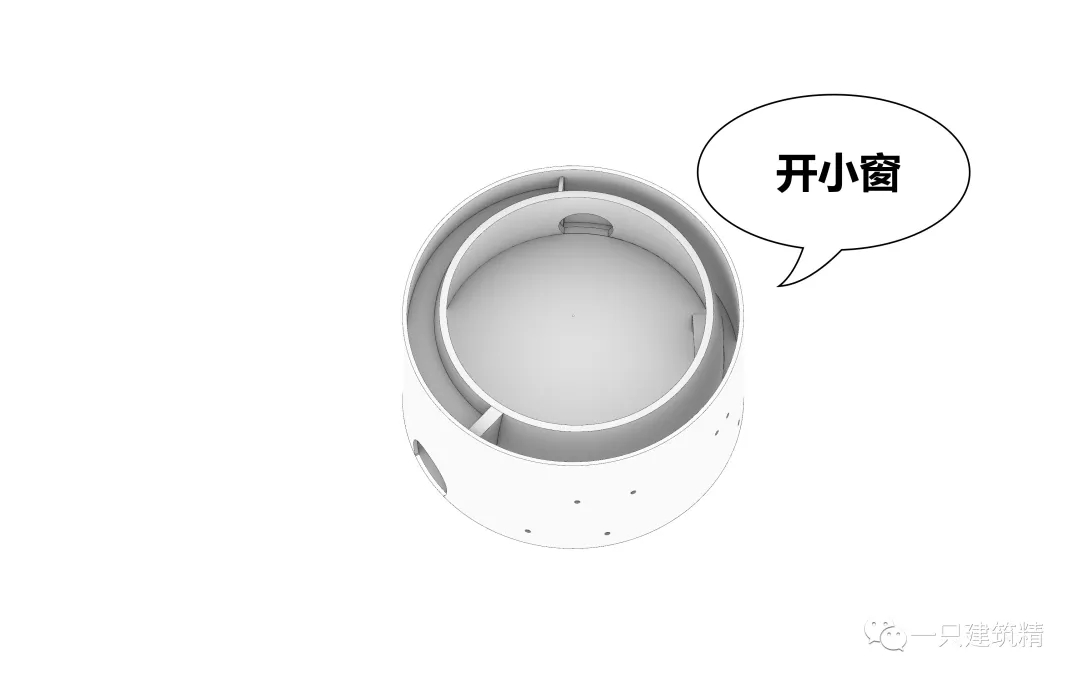

最后我们还要营造一个美妙的音乐氛围,因此开窗就选择开小窗户,让猛男沉浸到音乐的世界。

五虎上将?!——猛男变形记!第12张图片


这样一号小油罐的音乐现场就改造完成了

五虎上将?!——猛男变形记!第13张图片


总步骤:

五虎上将?!——猛男变形记!第14张图片



2.外表坚硬内心温柔的美食男

美食男:

我的梦想是大家都能品尝到我的美食,但是我的小店环境太差了,根本就没有采光,黑乎乎的没人来。希望精精能帮帮我。

五虎上将?!——猛男变形记!第15张图片

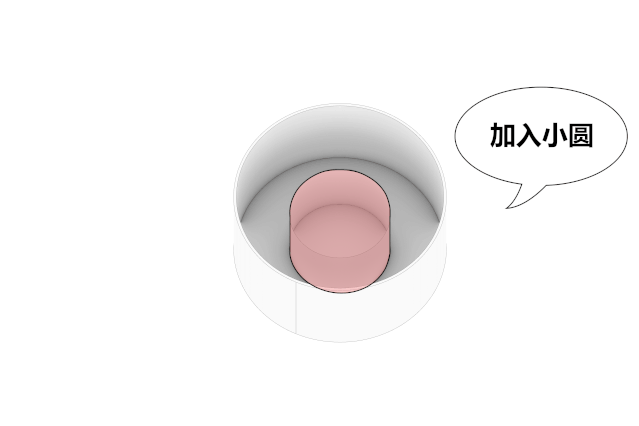

油罐改造为餐厅最大的问题就是外墙无法大面积开窗。既然四周无法采光,我们就让中间进行采光。置入一个小建筑。

五虎上将?!——猛男变形记!第16张图片


四周作为使用空间过于均质,再继续将小圆偏心处理。扩大可使用空间。

五虎上将?!——猛男变形记!第17张图片


继续置入圆形的交通核,并将部分通高处理,两个新建筑和通高将使用空间就划分成了两个较为完整的区域。

五虎上将?!——猛男变形记!第18张图片

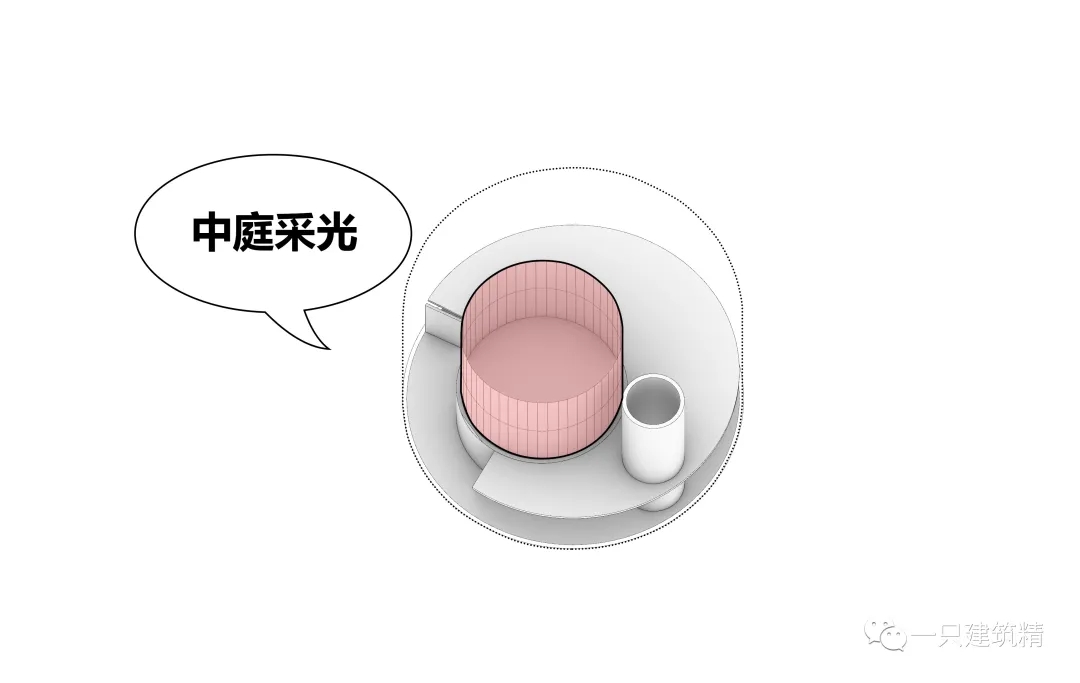

然后只需要把新建的圆换成透明的玻璃中庭,光线中心开花。

五虎上将?!——猛男变形记!第19张图片

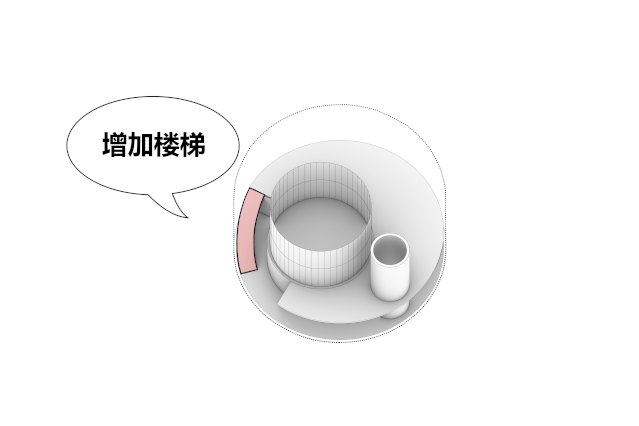

再增加一个从室外直通中庭的入口台阶和联系一二层的楼梯,不怕迷路

五虎上将?!——猛男变形记!第20张图片

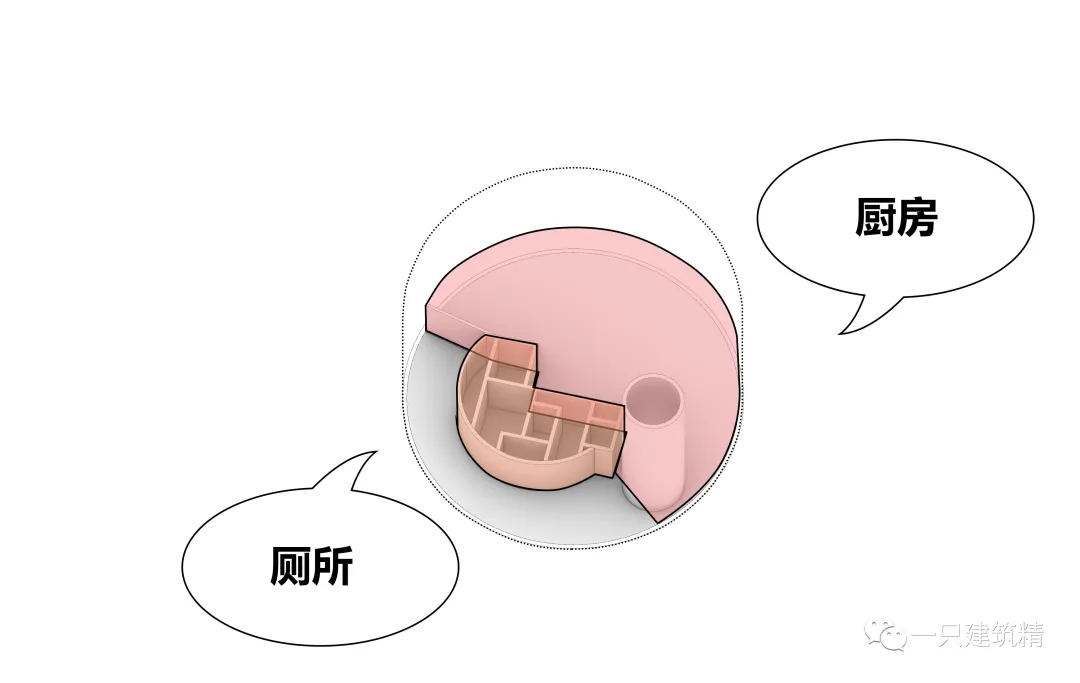

厨房就放在中庭采光照顾不到的一层。

五虎上将?!——猛男变形记!第21张图片

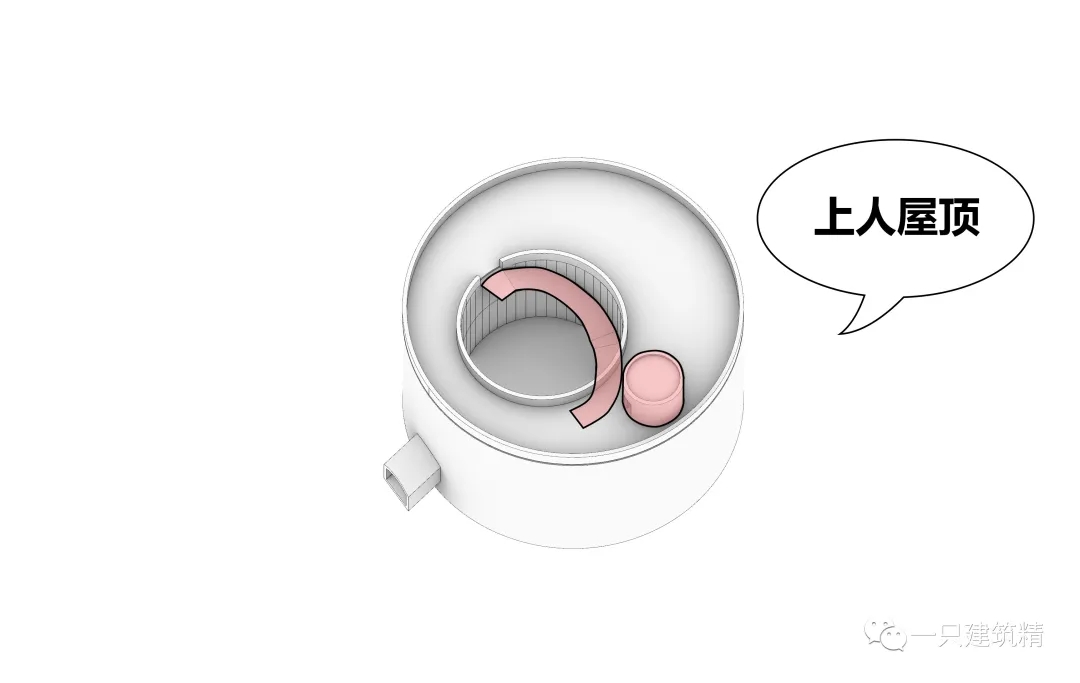

再环绕着中庭增加前往屋顶的楼梯,在吃饭之余还能眺望黄浦江的景色。

五虎上将?!——猛男变形记!第22张图片

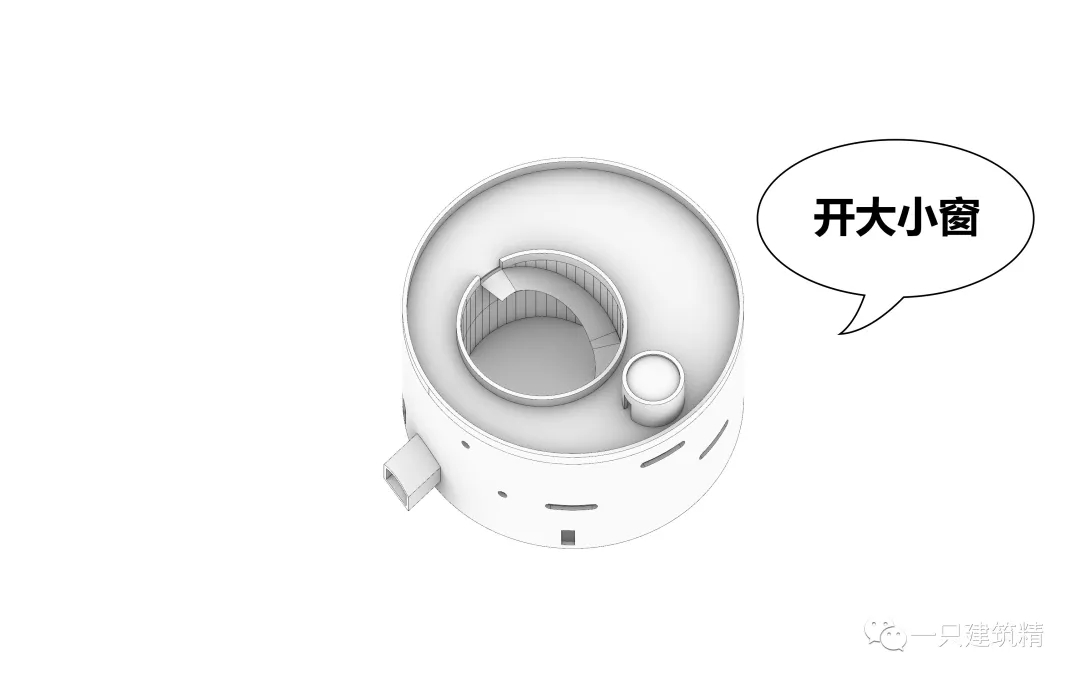

开窗尽量大一些,美景和美食总是更配的。

五虎上将?!——猛男变形记!第23张图片

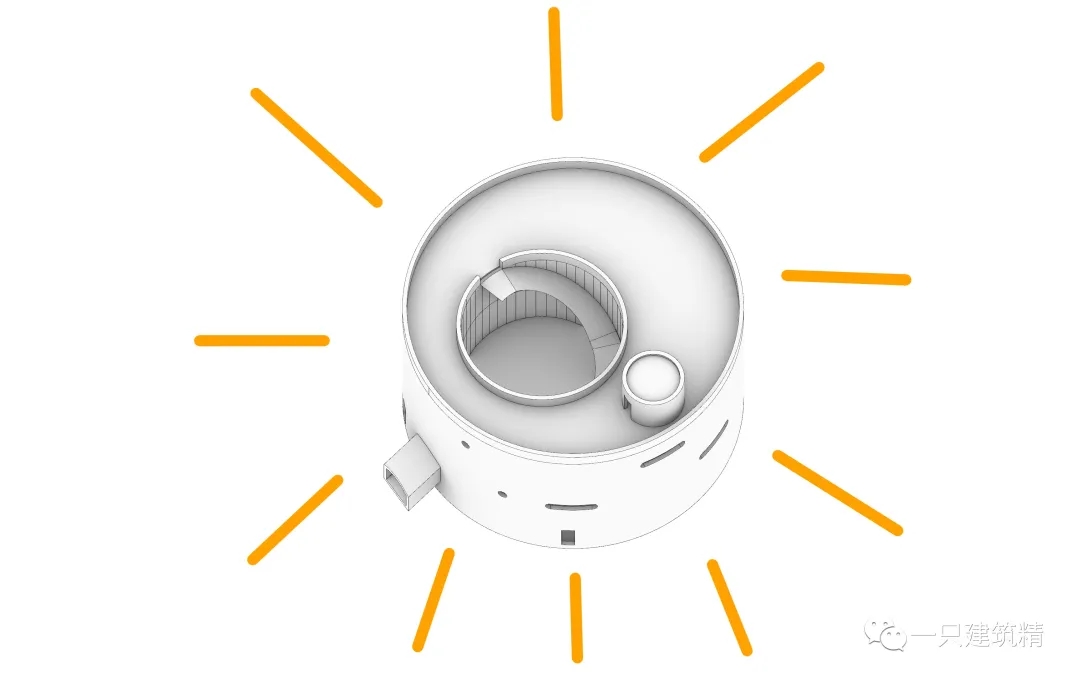

外表坚硬的油罐男就华丽丽的转身成了内心柔软的美食男

五虎上将?!——猛男变形记!第24张图片


总步骤:

五虎上将?!——猛男变形记!第25张图片

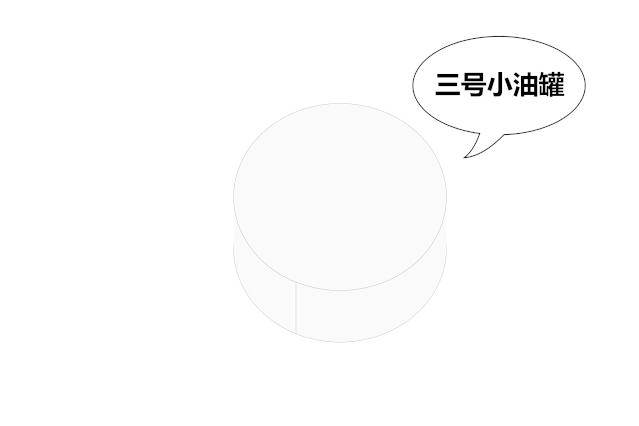

3.外表粗糙内心空灵的单纯男

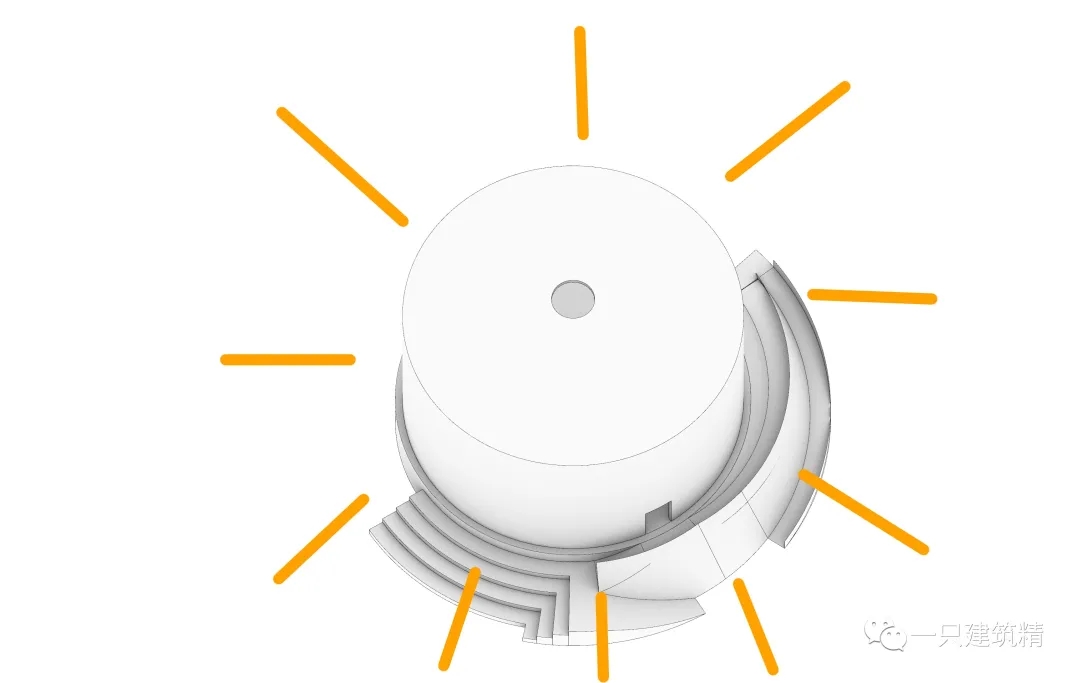

单纯男:不管未来变成什么样,我就是我

五虎上将?!——猛男变形记!第26张图片


展览本身对空间没什么要求,方形有方形的用法,圆形也有圆形的用法,最简单的增加一个屋顶采光就行了。

五虎上将?!——猛男变形记!第27张图片


内核虽然没有较大的改变,但作为人流较为缓慢的展览,需要室内外需要有丰富的处理,提供给人停留。

五虎上将?!——猛男变形记!第28张图片

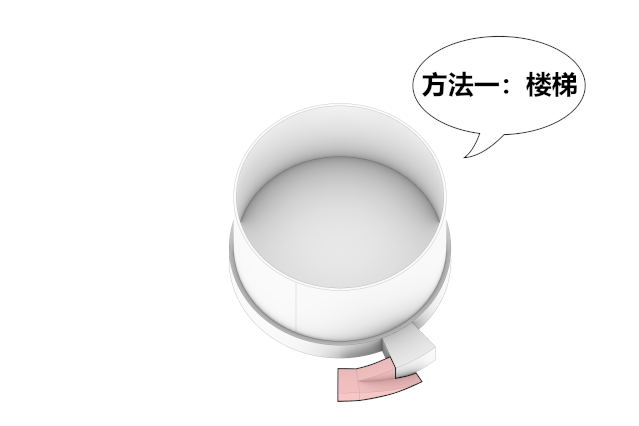

连接高差一共有三种方法:楼梯、坡道、台阶。楼梯最为直接,效率最高;坡道最长,最柔和;台阶则介于两者之间,能有较高的效率,也能让人们停留。你说用哪种?当然是:我全都要。

五虎上将?!——猛男变形记!第29张图片


三种方式都有了,但始终都还是在平行的同心圆内移动。要想提升丰富程度,我们还需要一点小手段:把原本平行的同心圆变成倾斜圆筒。以此来获得跨越同心圆的曲线。

五虎上将?!——猛男变形记!第30张图片


最后再沿着倾斜上升的曲线建立起扶手

五虎上将?!——猛男变形记!第31张图片


我们就得到了一个改动最少的油罐。

五虎上将?!——猛男变形记!第32张图片


总步骤:

五虎上将?!——猛男变形记!第33张图片



4.外表圆滑内心方正的传统男

传统男:

虽然大家都说圆滑一点好,但我还是喜欢原本简单传统的样子。如何保护我内心的棱角

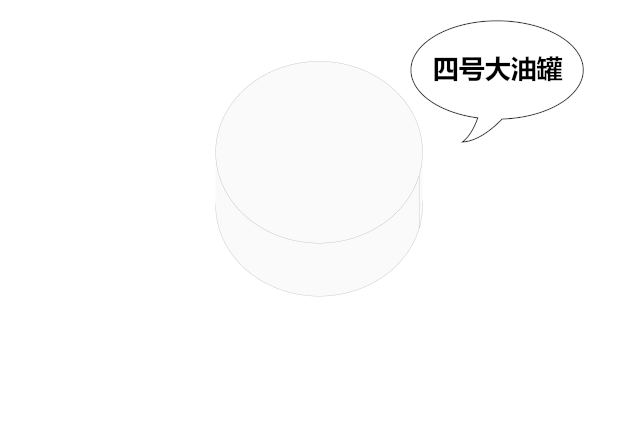

五虎上将?!——猛男变形记!第34张图片


同样都是展览,入口采用相似的方法:用倾斜圆面获得跨越同心圆的楼梯与坡道。

五虎上将?!——猛男变形记!第35张图片


新加建筑采用最为传统的矩形,原本的圆形空间也被分为一个核心矩形使用空间与四个边缘空间。

五虎上将?!——猛男变形记!第36张图片

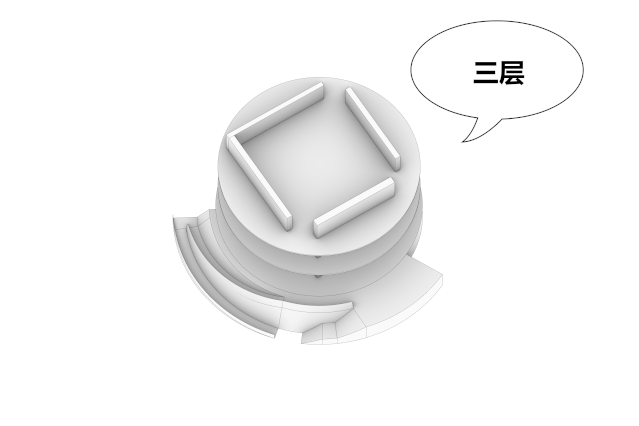

层高也使用最传统的展览建筑层数:4m,一共划分为三层。其中两个边缘空间分别作为楼梯、辅助功能使用。

五虎上将?!——猛男变形记!第37张图片


另两处边缘空间其中一个增加屋顶天窗

五虎上将?!——猛男变形记!第38张图片


最后在屋顶增加绿化与远眺的屋顶平台

五虎上将?!——猛男变形记!第39张图片

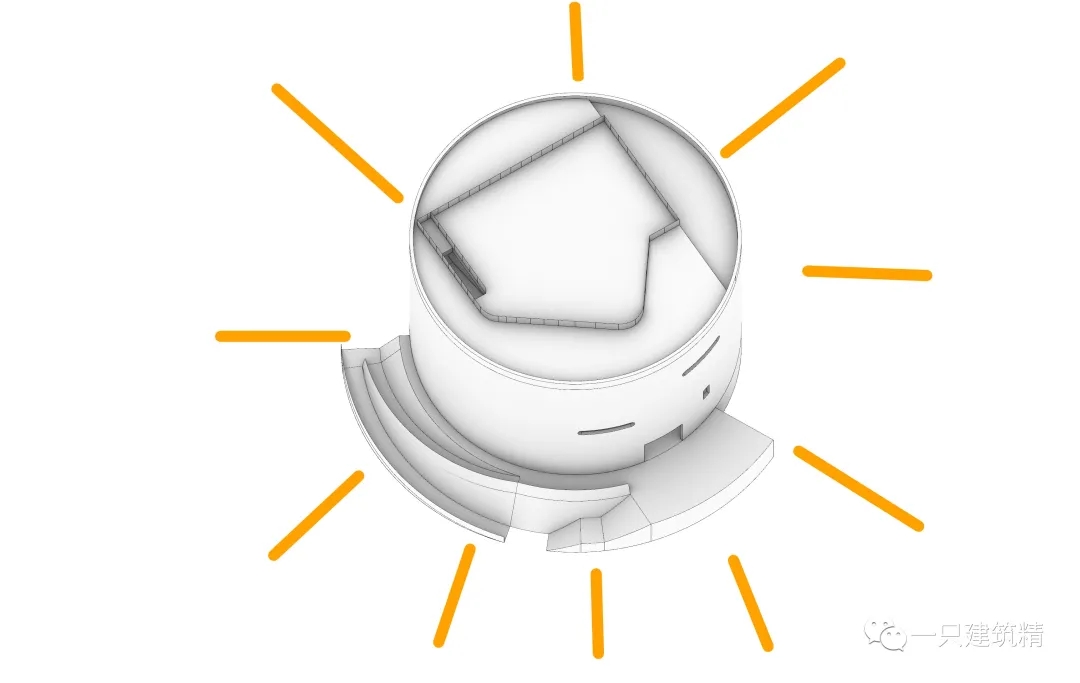

在圆筒的保护下,无论世界怎么冲刷,始终都能保证内心的棱角。

五虎上将?!——猛男变形记!第40张图片


总步骤:

五虎上将?!——猛男变形记!第41张图片



5.外表冷峻内心热情的聚会男

聚会男:

家里也不大,来人总是挤挤的,但我又喜欢大家过来,急需帮忙。

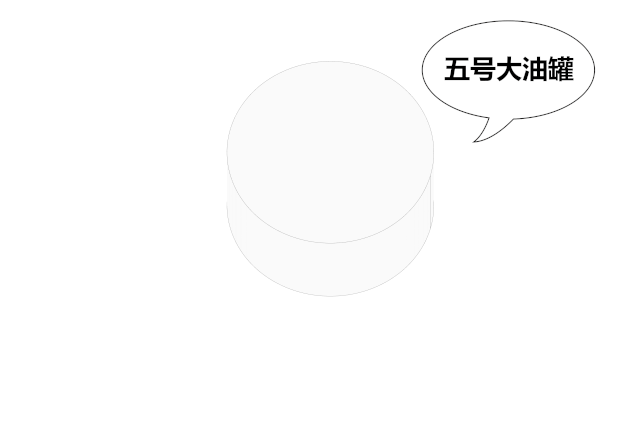

五虎上将?!——猛男变形记!第42张图片


改造功能为多功能室,必定人流多,捉襟见肘的面积是分给多功能室还是交通疏散?数学算不过来,用外挂就好了。

五虎上将?!——猛男变形记!第43张图片


再加入同心圆的新内核,划分出主要使用空间。

五虎上将?!——猛男变形记!第44张图片

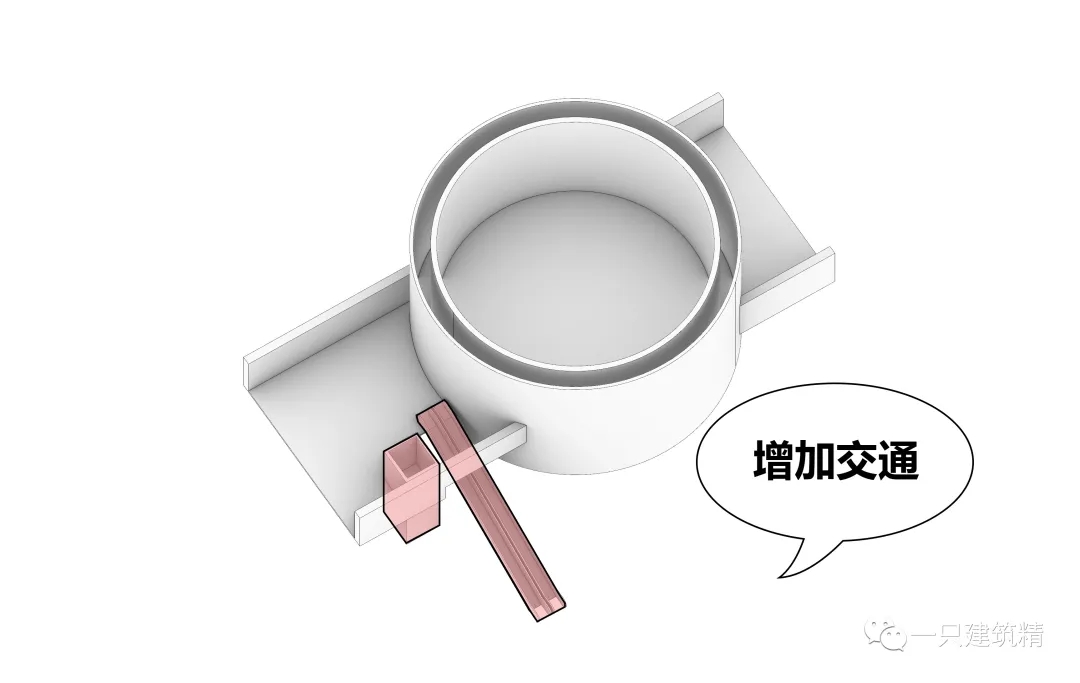

在矩形体块内置入交通核,油罐内的面积全都留给多功能室。

五虎上将?!——猛男变形记!第45张图片


开启门扇,将三个空间连成一体。

五虎上将?!——猛男变形记!第46张图片

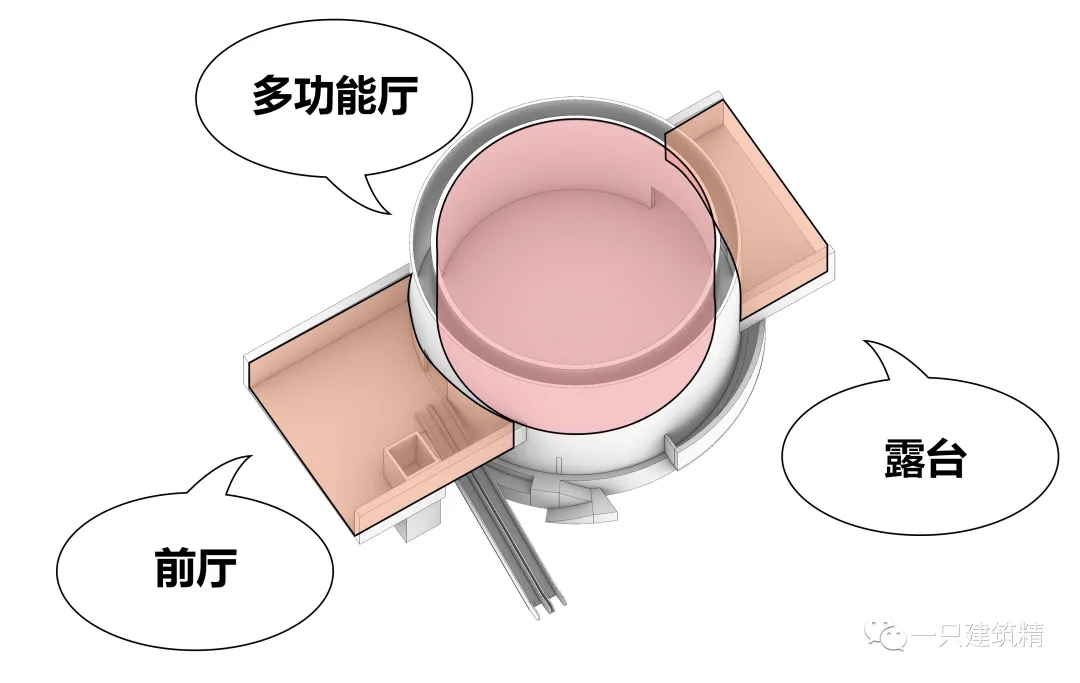

三个空间分别赋予了前厅、多功能厅、露台的功能。

五虎上将?!——猛男变形记!第47张图片


首层分配给办公室与辅助功能

五虎上将?!——猛男变形记!第48张图片

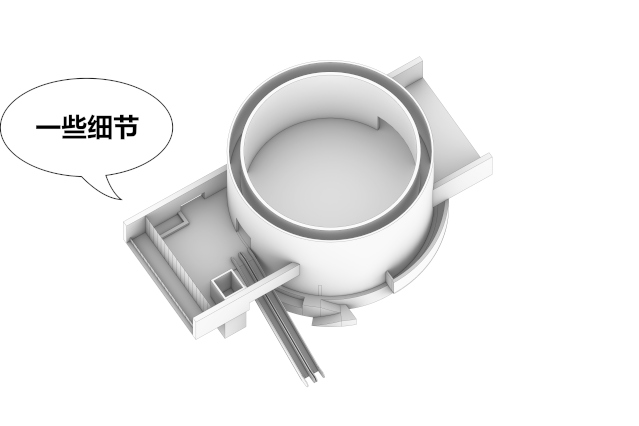

最后再增加一些细节,开一些小窗户。

五虎上将?!——猛男变形记!第49张图片


一个能聚能散的多功能厅就改造好了!

五虎上将?!——猛男变形记!第50张图片


总步骤:

五虎上将?!——猛男变形记!第51张图片



04
1+1+1+1+1>5

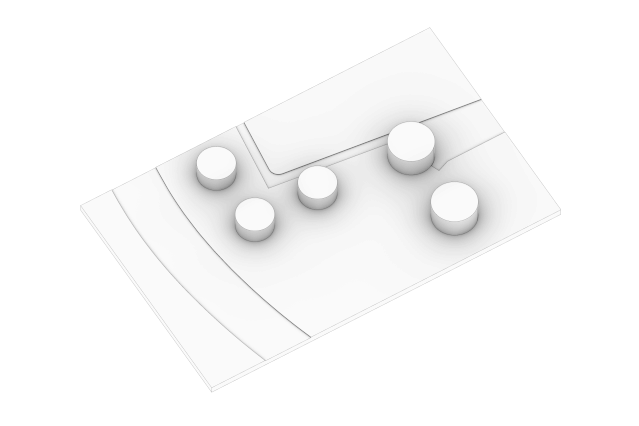

五个昔日猛男完成转型。但各自为政是没有前途的。毕竟没有人喜欢在魔都的烈日炎炎下慢慢看五个油罐。这么大一片场地,连一棵树都没有。

五虎上将?!——猛男变形记!第52张图片


要树也很简单,这么多树够吗。用一个超级地面横跨五个油罐,大地景观上种满了花花草草,将型男们都簇拥其中。

五虎上将?!——猛男变形记!第53张图片


当然这也不纯是好看的花瓶,内部承担了大量的辅助空间与一个从内部连接所有油罐的公共大厅。

五虎上将?!——猛男变形记!第54张图片


两头形成缓坡,连接标高,让人们能够走上来。

五虎上将?!——猛男变形记!第55张图片

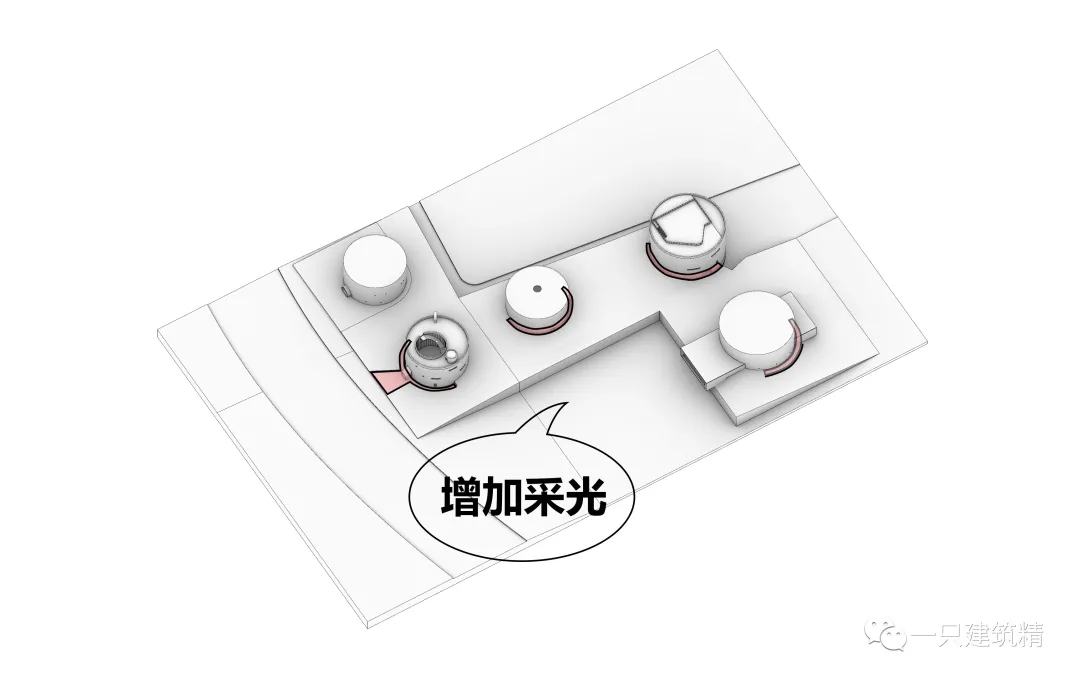

再挖出采光筒,为底部功能增加采光。

五虎上将?!——猛男变形记!第56张图片

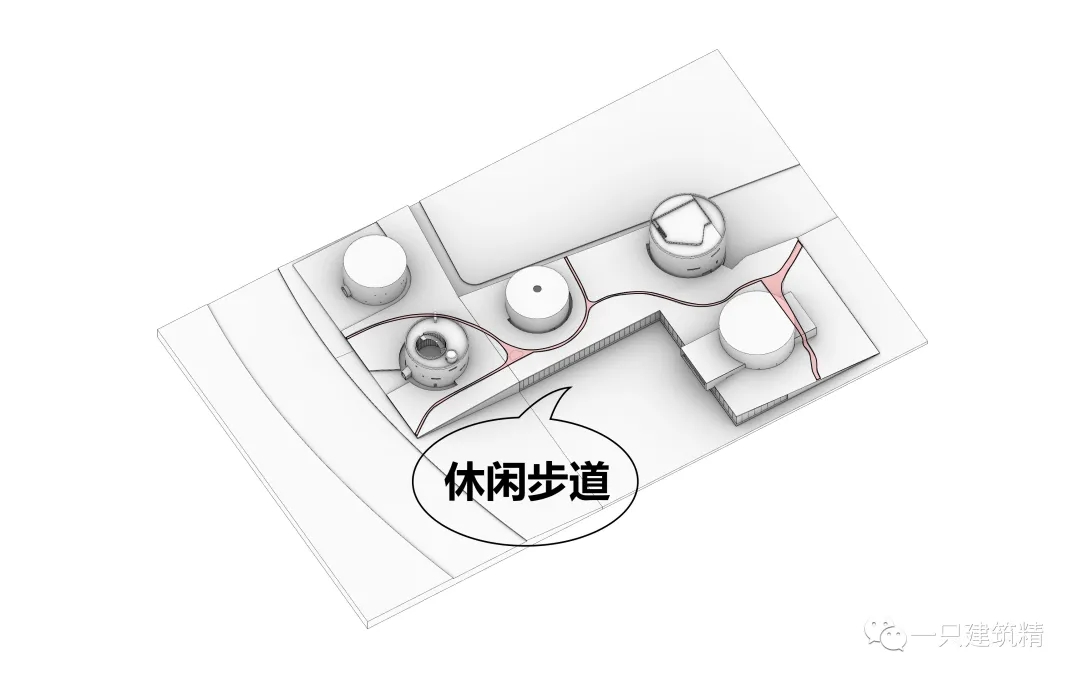

最后,在超级地面上设置小径,在花团锦簇与新改造的油罐间漫步。人们随时可以来散步、慢跑、遛狗,拍照打卡或是草地野餐。

五虎上将?!——猛男变形记!第57张图片


五个油罐及超级地面带来的不止是一个参观的地方,而是一个不设边界,吸引着人们带来生命力的地方。

五虎上将?!——猛男变形记!第58张图片


五虎上将?!——猛男变形记!第59张图片


这就是OPEN建筑事务所改造的上海油罐艺术中心。这也是全世界位数不多一个油罐改造的成果案例。无论是内部的空间设计,还是外部的大地景观无不让人动容。

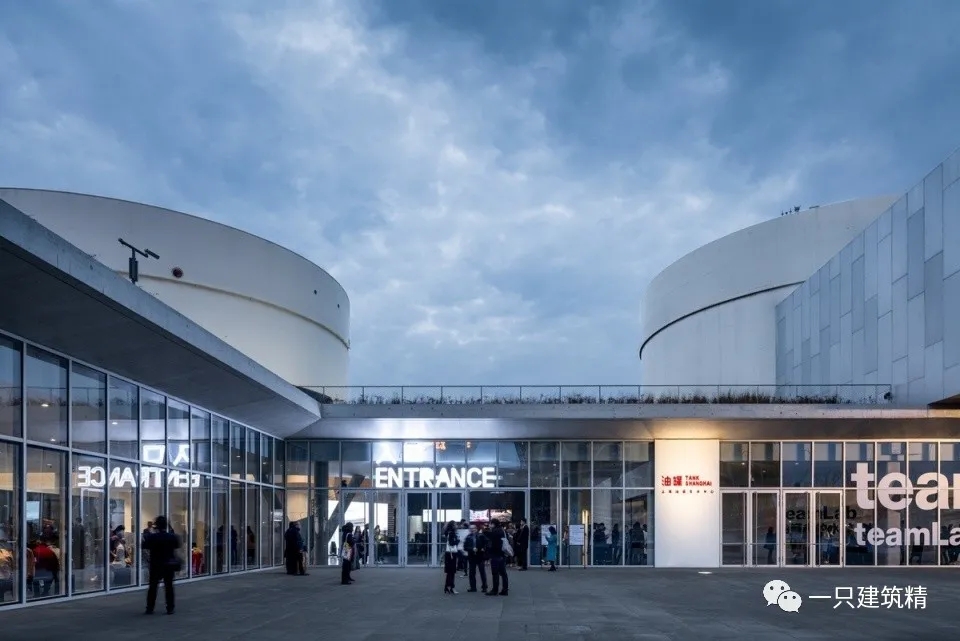

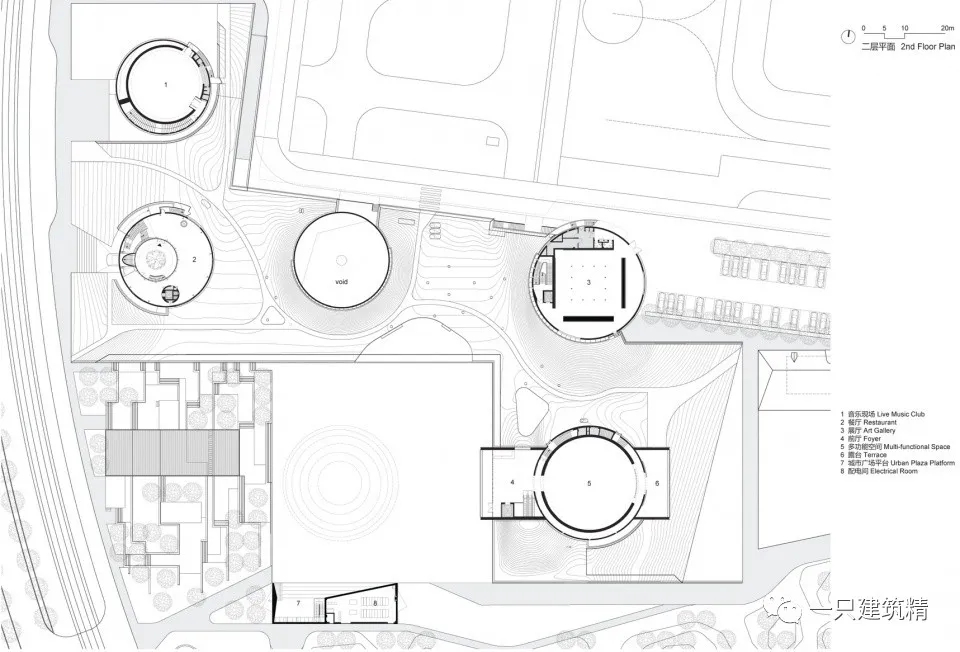

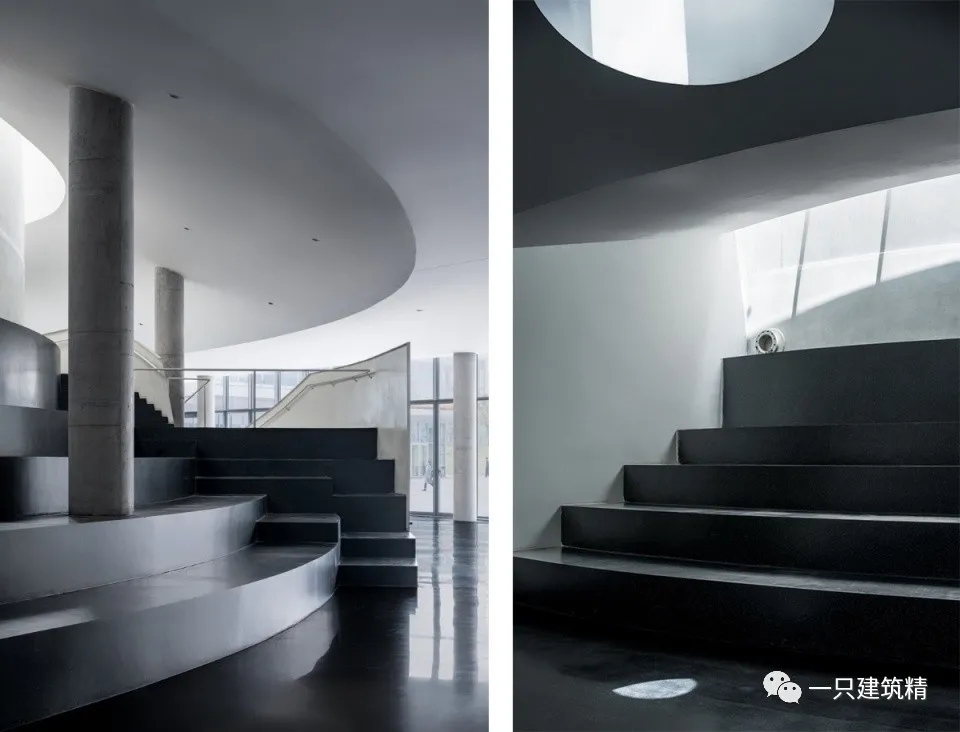

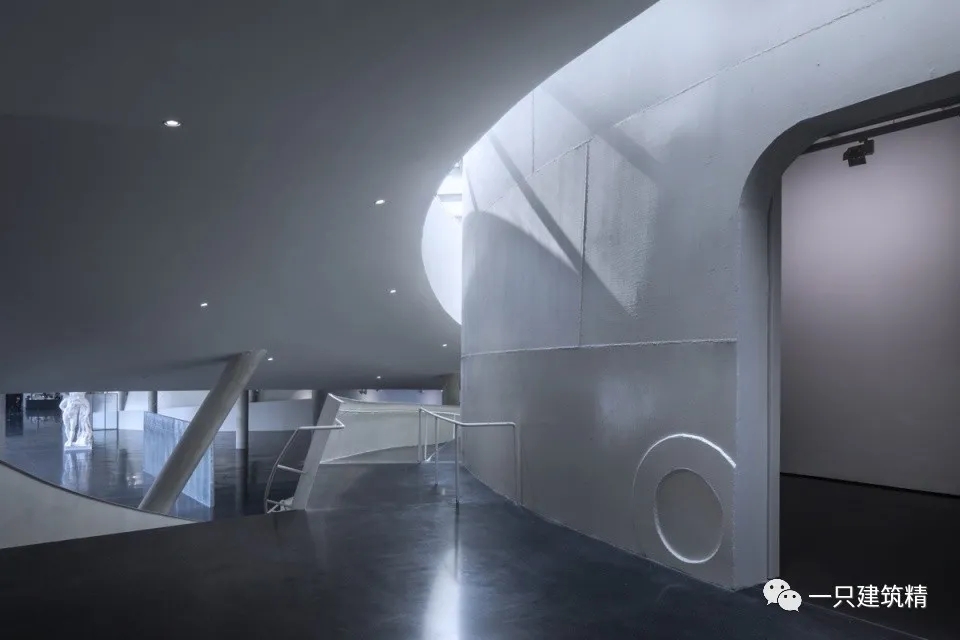

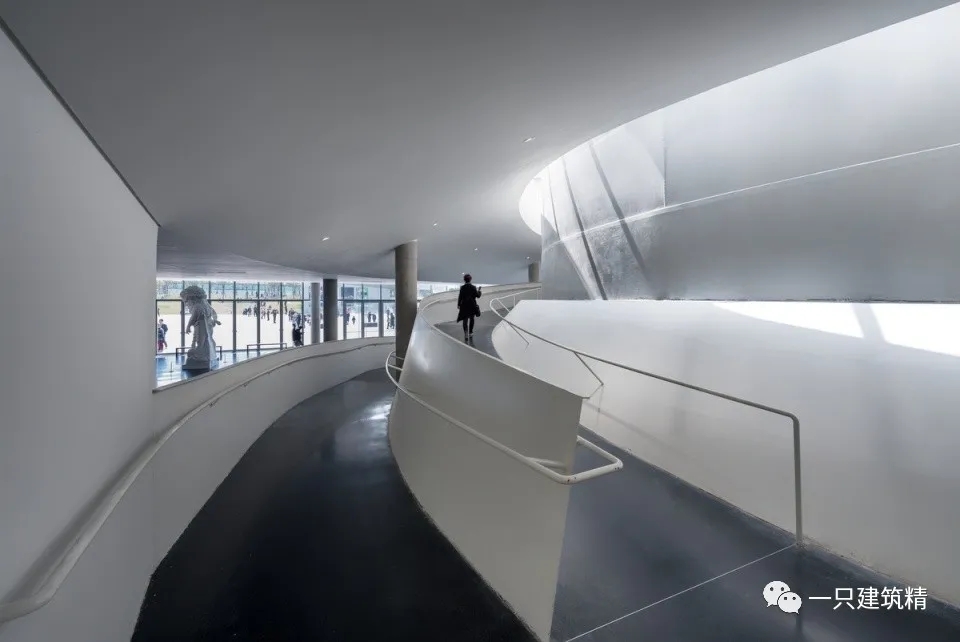

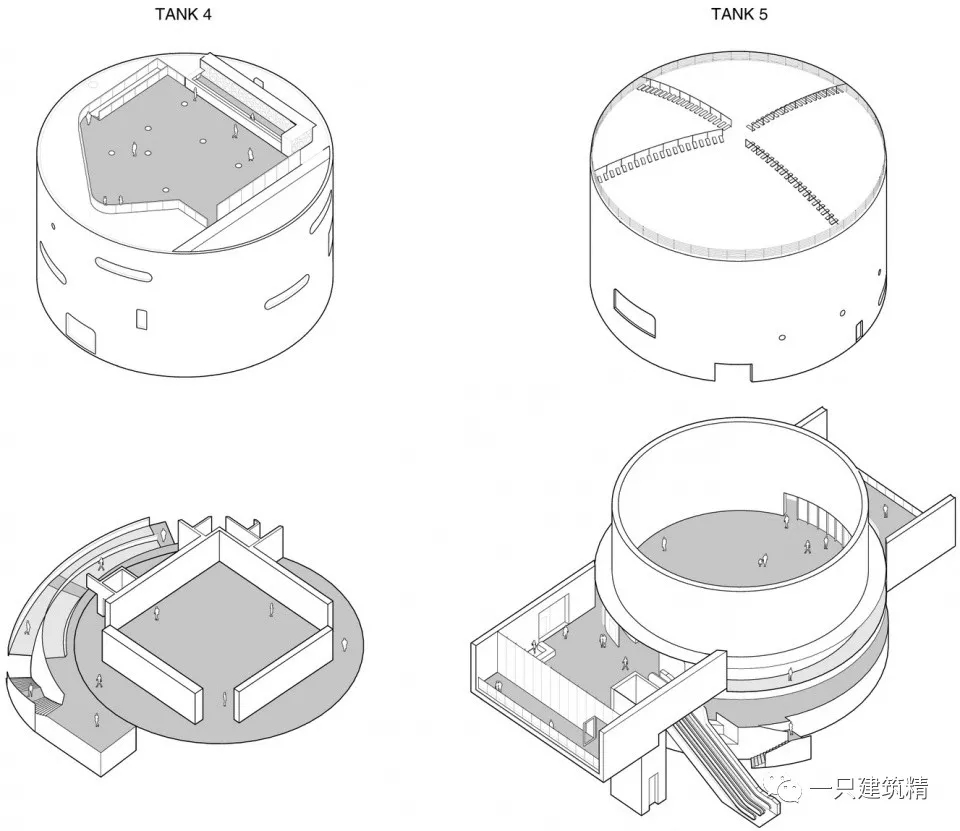

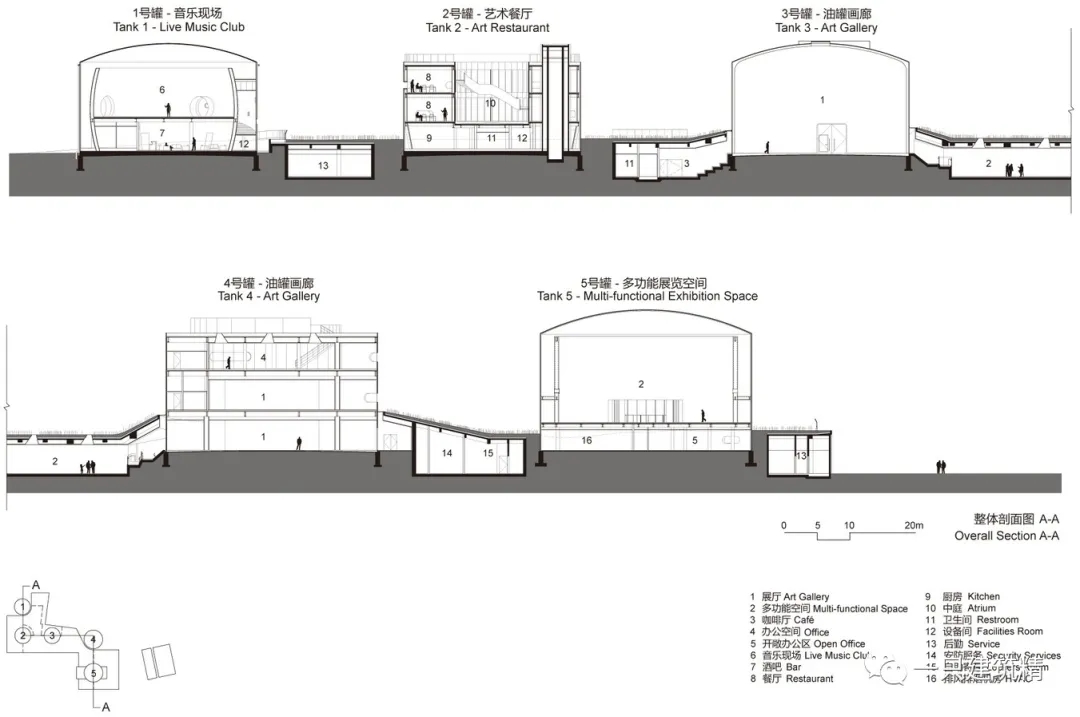

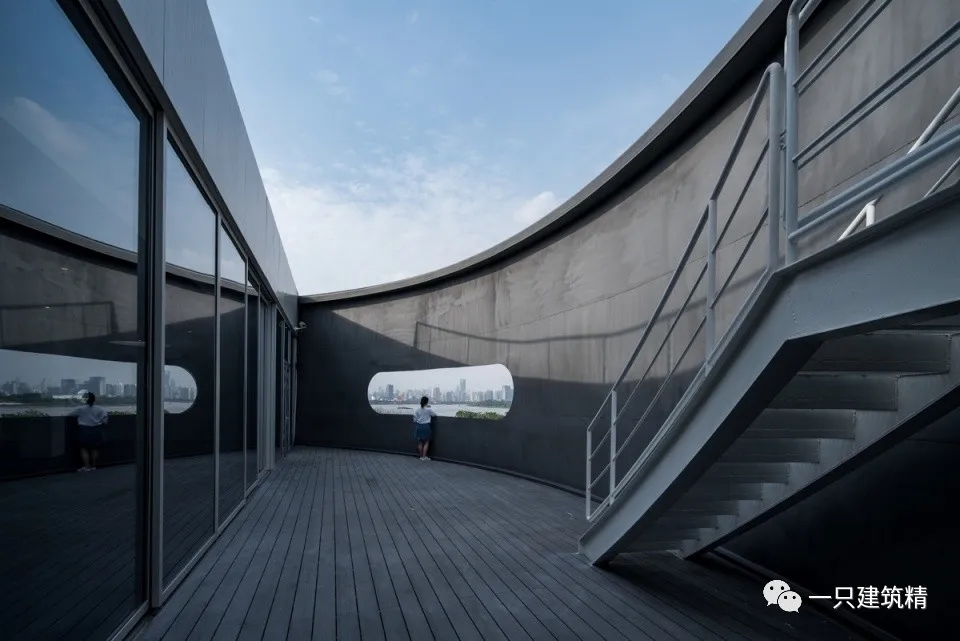

最后就是总的生成图以及让人动容的实景照片:

五虎上将?!——猛男变形记!第60张图片


五虎上将?!——猛男变形记!第61张图片


五虎上将?!——猛男变形记!第62张图片


五虎上将?!——猛男变形记!第63张图片


五虎上将?!——猛男变形记!第64张图片


五虎上将?!——猛男变形记!第65张图片


五虎上将?!——猛男变形记!第66张图片


五虎上将?!——猛男变形记!第67张图片


五虎上将?!——猛男变形记!第68张图片


五虎上将?!——猛男变形记!第69张图片


五虎上将?!——猛男变形记!第70张图片


五虎上将?!——猛男变形记!第71张图片


五虎上将?!——猛男变形记!第72张图片


五虎上将?!——猛男变形记!第73张图片


五虎上将?!——猛男变形记!第74张图片


五虎上将?!——猛男变形记!第75张图片


图片来源:

1.实景照片及平立剖来源:https://www.gooood.cn/tank-shang ... en-architecture.htm
2.其余分析图均作者自绘,转载请著名出处。
3.以上内容纯属作者个人观点,如有雷同,啊~
