距离杭州亚运会开幕已不足百日，富阳银湖体育中心已做好准备，以迎接亚运会的到来、赛后的可持续运营以及社会各界的评价。浙江大学建筑设计研究院的设计团队秉承“经济手段实现绿色亚运、低技手段建构文化亚运”的设计理念，在尊重专业的体育工艺要求的基础上，结合具有富阳特征的山水意向，通过简洁的形态、紧凑的空间布局、环保的建筑材料、低技的构造手段、可持续利用的场馆设施等方式，完成亚运射击、射箭、现代五项比赛场馆（场地）的设计，成功落实亚运会“绿色、智能、简洁、文明”的办会主旨。


△ 场地周边环境 ©赵强

本项目用地面积275182㎡，建筑面积82360.35㎡，是2023第19届亚运会12个新建场馆之一。届时将举行亚运会射击、射箭、现代五项三个大项的比赛。


感知山水

场地西、北环山，南侧临水，东侧连接城市，站在场地中央，又被群山怀抱，让人不禁想起富春江畔的远山近水，苏轼“远山长，云山乱，晓山青”的自然感悟，黄公望“兴之所至，不觉亹亹布置如许”的富春山居。黄公望把对哲学、文学的思考变成山石、汀沙跟云之间的互动，人生最重要的并不是仕途、财富，而是修身养性，是寄情山水、融于自然的那份悠闲与平静。


△ 富阳射击射箭现代五项馆与周边自然山水融合 ©赵强

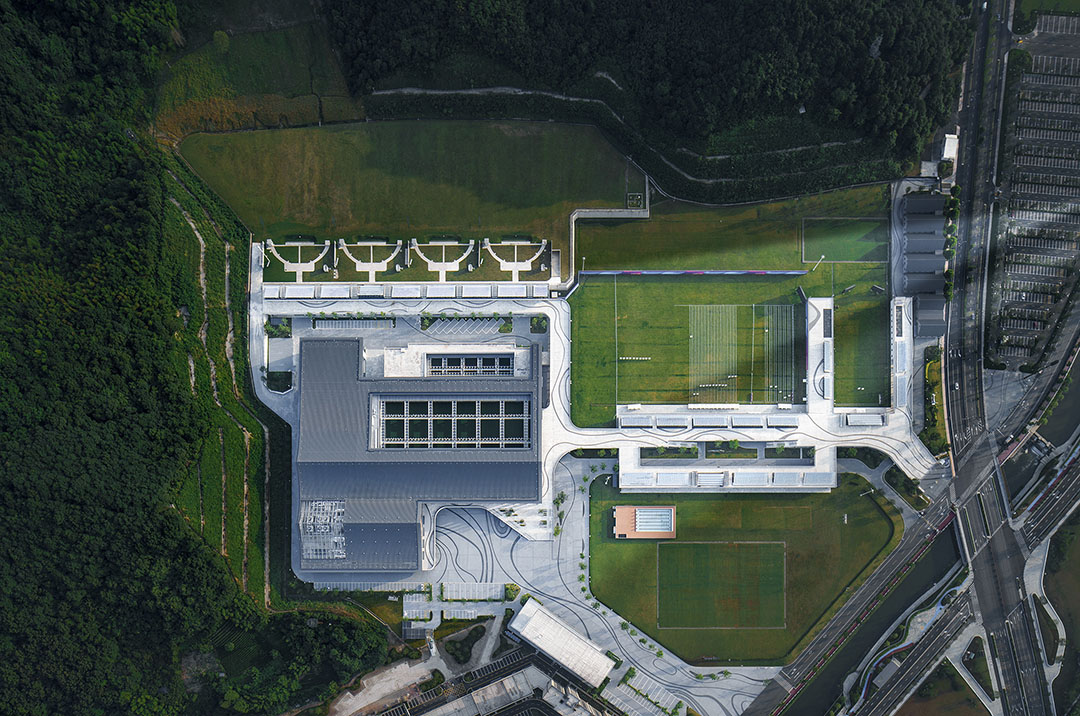

△ 主体建筑综合馆鸟瞰图 ©赵强


△ 富春山居图尾段 ©黄公望（元）

因此，方案思考如何运用当代建构技术，打造一座多元、复合的运动竞技场馆，如何在满足赛事功能的前提下，回归场所本源，与山水融洽相处，进而感知它、诠释它，如何将杭州韵味、富阳特色传递给参赛的各国运动员、教练员。


现代演绎

于场地，通过设置5个标高的台地来呼应山地的高差变化，充分考虑对山体自然环境的保护，减少山体开挖，内部平衡土方。通过二层平台高效连接三个比赛项目，合理组织人流；将射击比赛的10米资格赛、25米资格赛、50米资格赛、决赛馆垂直分布，将三个项目共用功能集中布置在新闻安保中心，集约、高效利用场地。

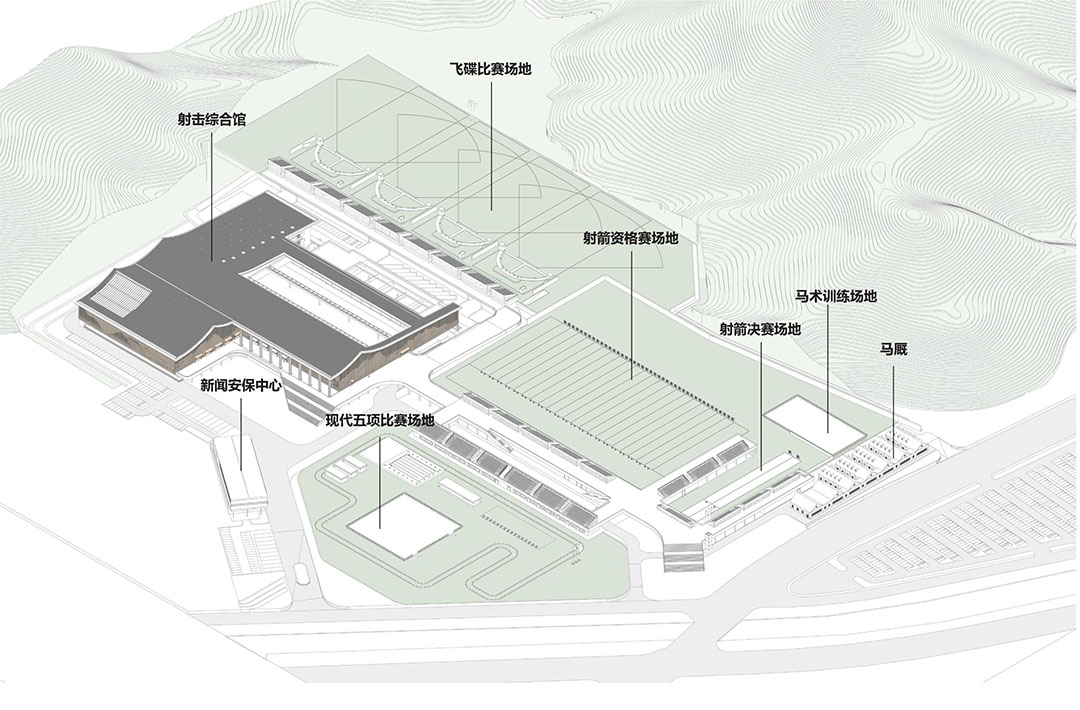

△ 功能分区图

于山水，射击综合馆平面方正、体量庞大，建筑造型采用多段坡屋面的衔接，顺应周边山体，消解建筑体量，使建筑与自然融为一体；立面设计，采用了参数化的手段、像素化的手法将富春山居图进行现代演绎，完成了一个从抽象到具象，由具象表达抽象的过程。

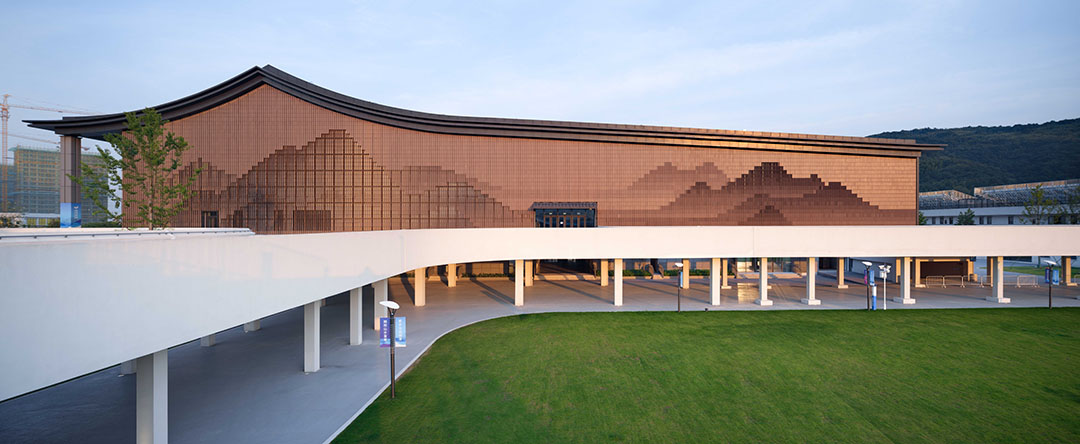

△ 综合馆通过多段坡屋面的衔接，消解掉综合馆巨大的体量 ©赵强

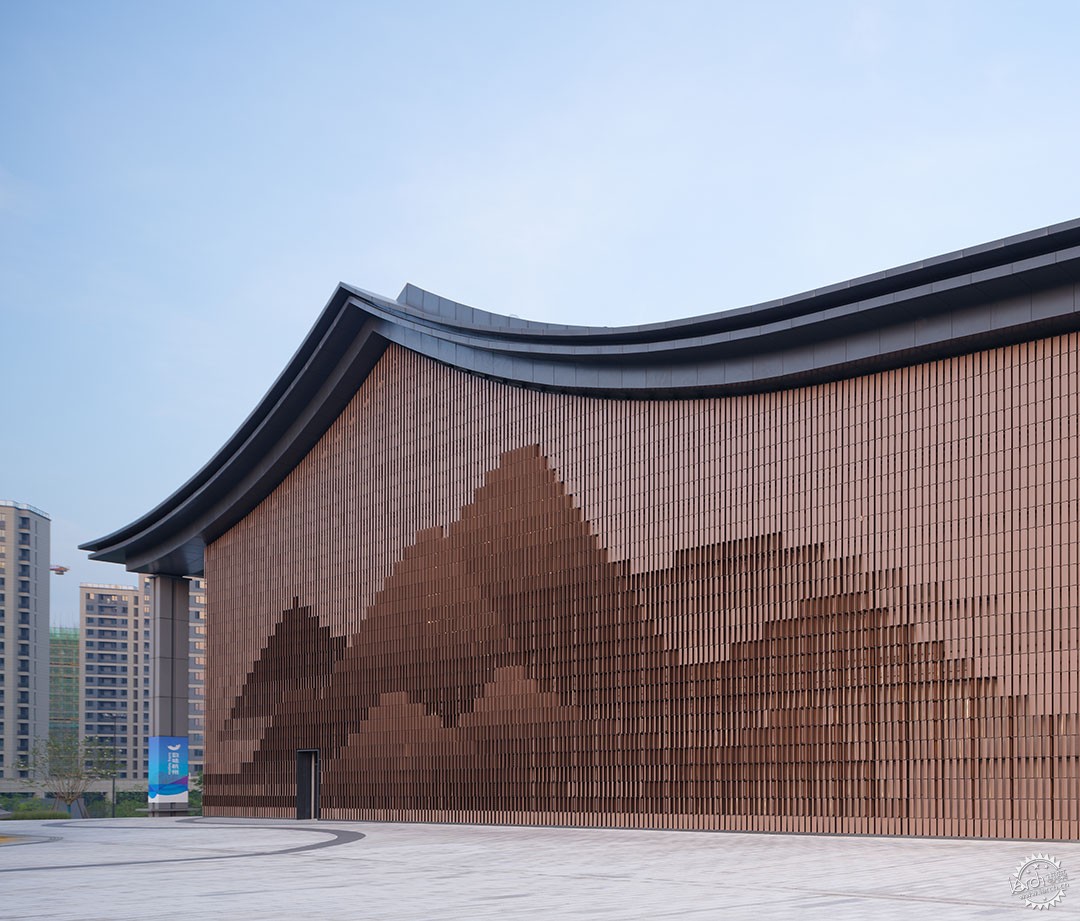

△ 富春山水幕墙 ©赵强


△ 参数化手段、像素化手法演绎富春山居图 ©赵强

于表皮，建筑放弃机械化、智能化、信息化等参数化的高技手法，采用模数化、低成本的标准构件，低技的将其实现。设计以300mm*520mm的百叶作为单元模块，通过37000多块单元模块不同角度的旋转，用低技、质朴的转轴方式，“以百叶为笔，以阳光为墨”，再次勾绘出富春江畔的自然之景。


△ 通过对37000多块单元格栅不同旋转角度的设计出富春江畔的自然之景 ©赵强


△ 百叶幕墙与远山相呼应

于建构，单元百叶的旋转角度通过百叶底部的齿轮进行控制，每个齿轮以5°为最小模数开模生产，将百叶的旋转角度限定在15°至85°之间，分15°、20°、25°、30°、35°、40°、45°、50°、55°、60°、65°、70°、75°、80°、85°，共15个角度，角度模数越小，单元数量越多，像素就会越高，山水的意向就会更加清晰。施工时只需按照图所示百叶角度，精确控制转轴角度即可安装到位。通过这15种简单的百叶旋转角度，在阳光的帮助下，达到表达复杂的图案效果。


△ 单元百叶构造


光法自然

所谓光法自然，源于“师法自然”一词，意为不只是效法自然，还要以自然光为师，效法光影变化，再运用光影变化，质朴而自然的重新诠释自然。


△ 百叶的光影变化讲述光的故事 ©赵强

随着光线变化而变幻的表皮讲述了一个光的故事，日出，烟雾散去之时，建筑立面逐渐展现，阴影逐渐减少；午时，阳光直射山顶，幕墙百叶对比强烈，远山近水清晰呈现；日落，远山、行舟、古树，富春山水的每一个神态，慢慢消失在建筑表皮之中；夜晚，在泛光的作用下，一幅亮丽的富春山水秀又将徐徐展开。时间永远是最宝贵的，日转影动，生机勃发，百叶的阴影一直在无声地记录这些时光流逝的痕迹。
建筑巧妙的利用自然光线，用日月光明，借四季交替，再现富春山水。


△ 随着光线变化而变换的表皮 ©吴清山


持续运营

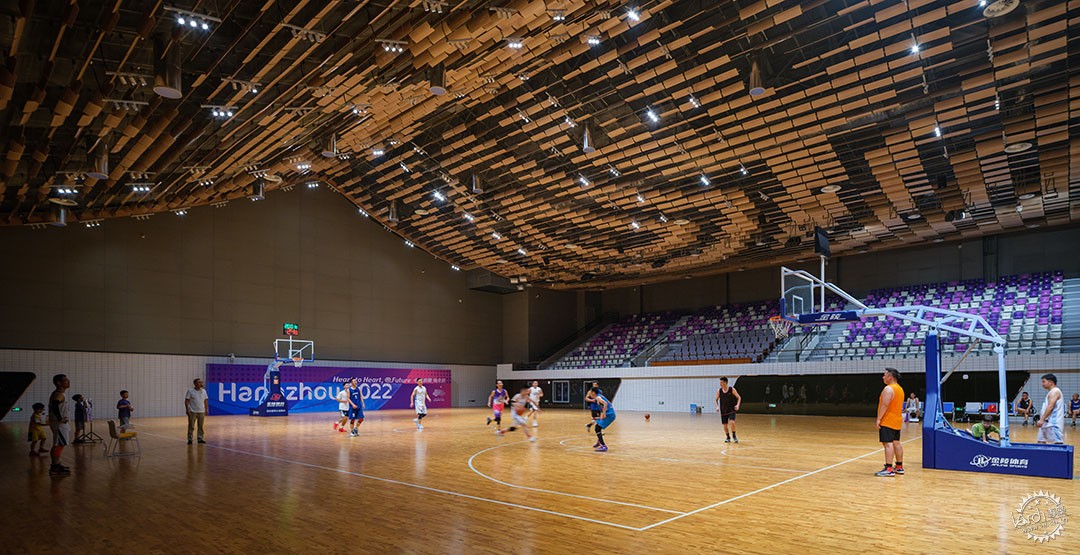

绝大部分的竞技体育场馆往往投入大，使用频率并不高，尤其是类似银湖体育中心这样专业性强、受众面小、赛事等级高的体育场馆。本项目秉持绿色低碳、快速拆建、构件再利用的设计策略，在使用空间上、结构选型上、建筑设施上充分考虑场馆赛后多种场景的使用可能：新闻安保中心、辅助用房、马厩等大量采用了可循环利用的钢结构作为主体结构；观众看台采用钢结构临时看台，便于赛后拆除；比赛场地转化为市民参与度更高的游泳、篮球、羽毛球、乒乓球等大众体育项目，还馆于民，保持可持续运营。

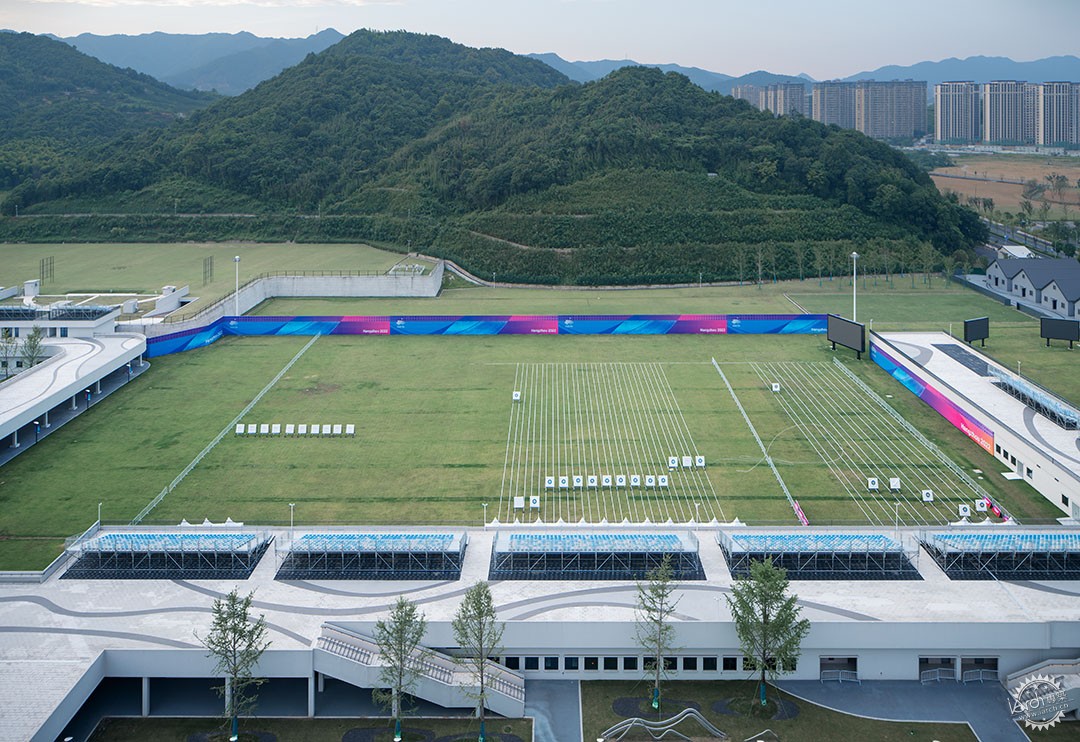

△ 射箭、飞碟、现代五项比赛采用可拆卸临时座椅 ©赵强


△ 赛时现代五项击剑场地，赛后可作为25米游泳馆使用 ©赵强


△ 室外飞碟场地 ©赵强


△ 室外场地与自然环境 ©赵强

项目以山水意向为蓝本，以百叶为笔，以阳光为墨，重新在自然山水中阐述自然，取法自然、效法自然、表达自然、诠释自然。透过笔法、技法和构造手法，重绘“富春山居”的江南山水意象，更是一种文化的传递，将杭州文化韵味、富阳山水特色传递给世界。


△ 黄昏中的室外场地 ©赵强

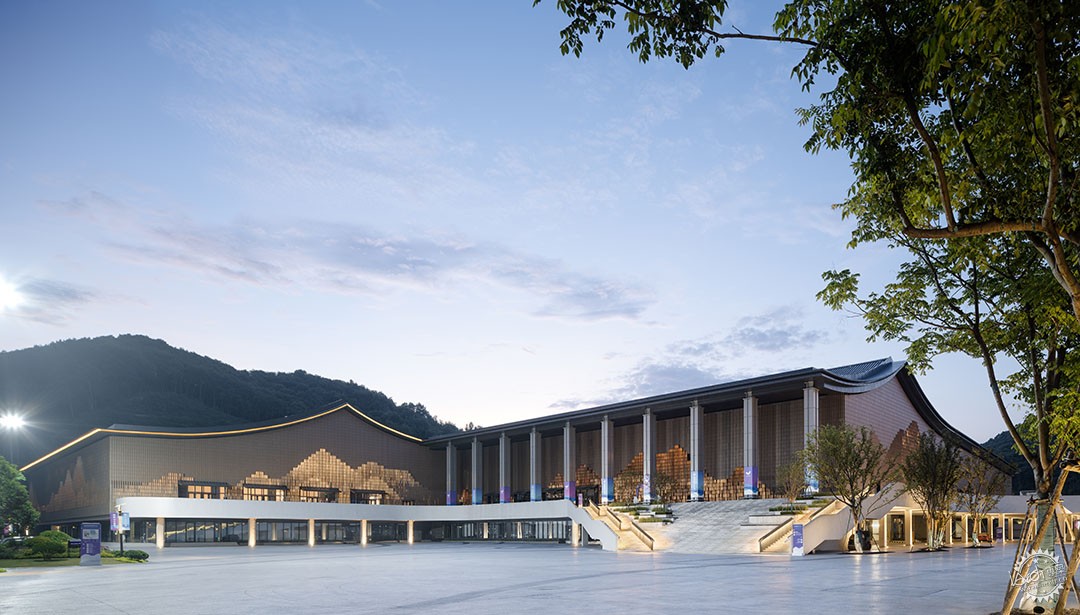

△ 黄昏中的综合馆 ©赵强

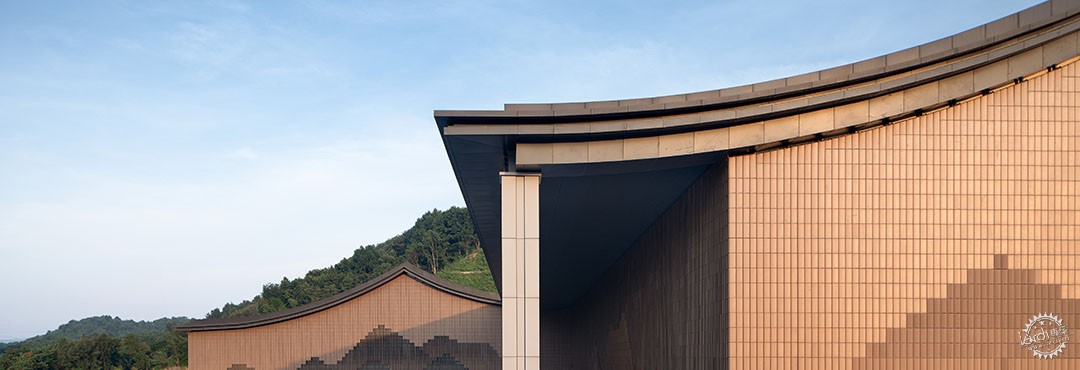

△ 檐口与山势 ©赵强

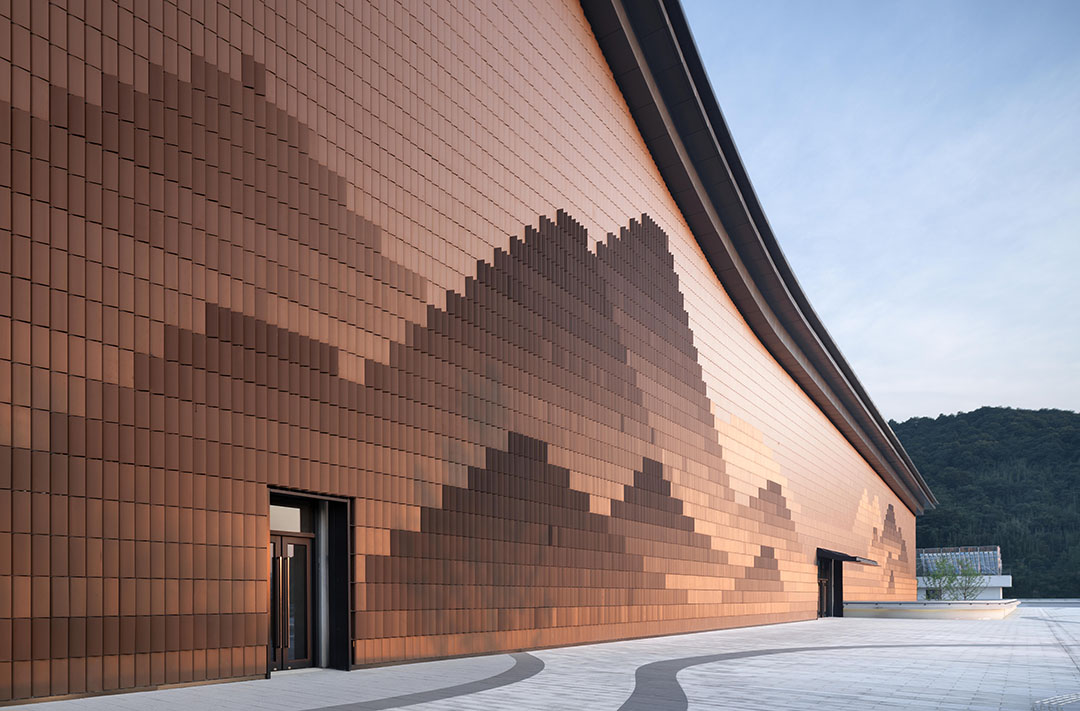

△ 百叶幕墙 ©赵强

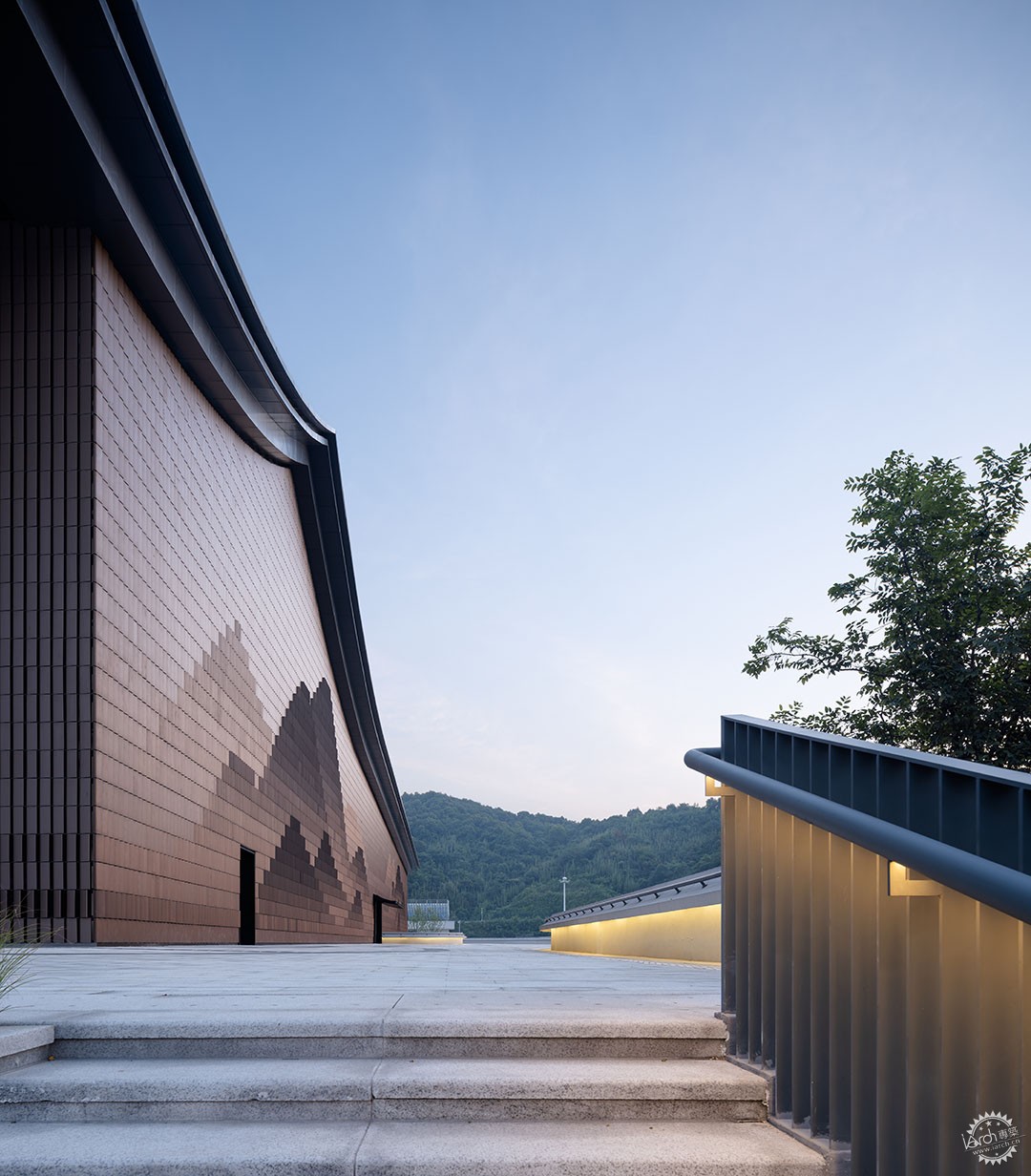

△ 建筑立面与远山 ©赵强


△ 射击比赛场地 ©赵强


△ 射击比赛场地 ©赵强


△ 射击比赛场地 ©赵强


△ 射击比赛场地 ©赵强

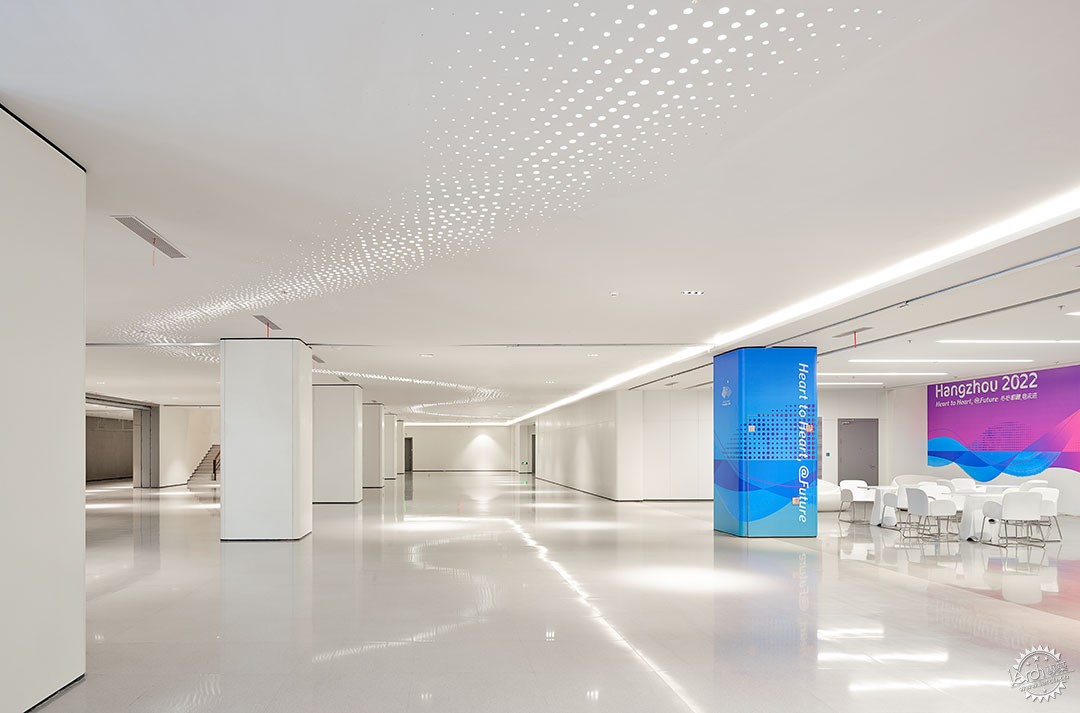

△ 室内空间 ©赵强

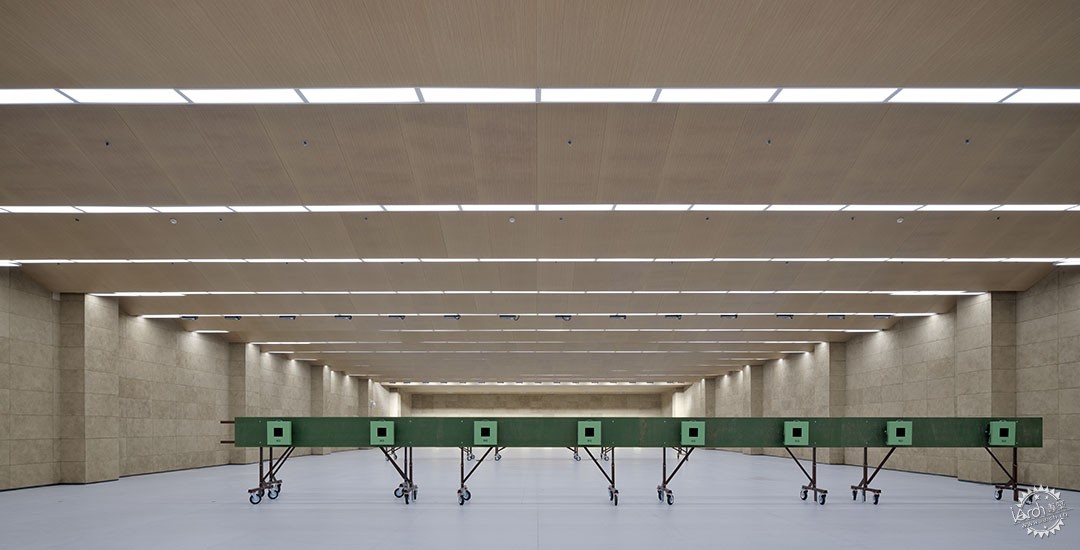

△ 室内射击场地 ©赵强

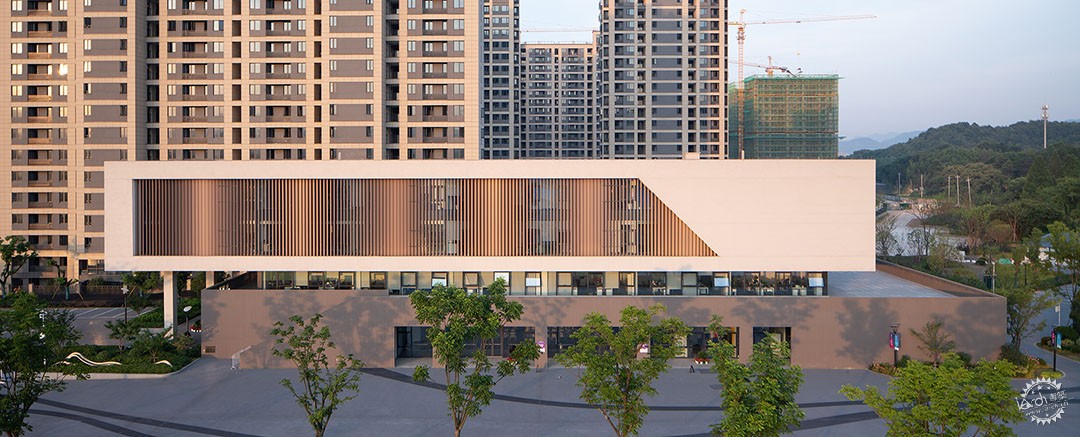

△ 新闻安保中心 ©赵强

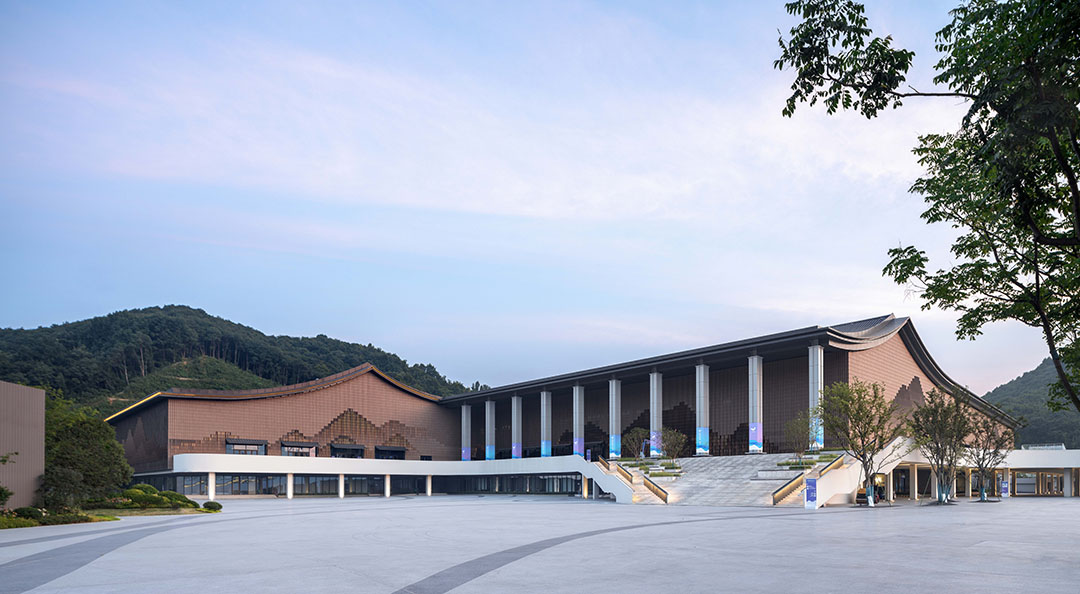

△ 综合馆主入口 ©赵强


△ 夜景鸟瞰图 ©赵强


图纸

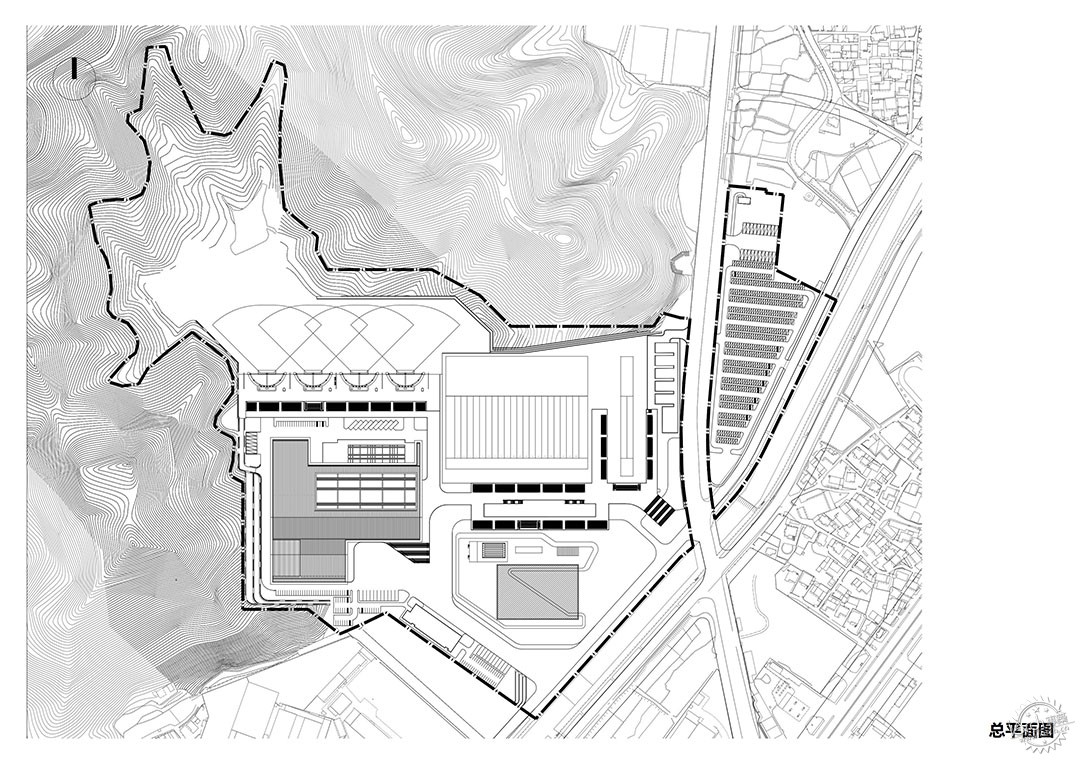

△ 总平面图

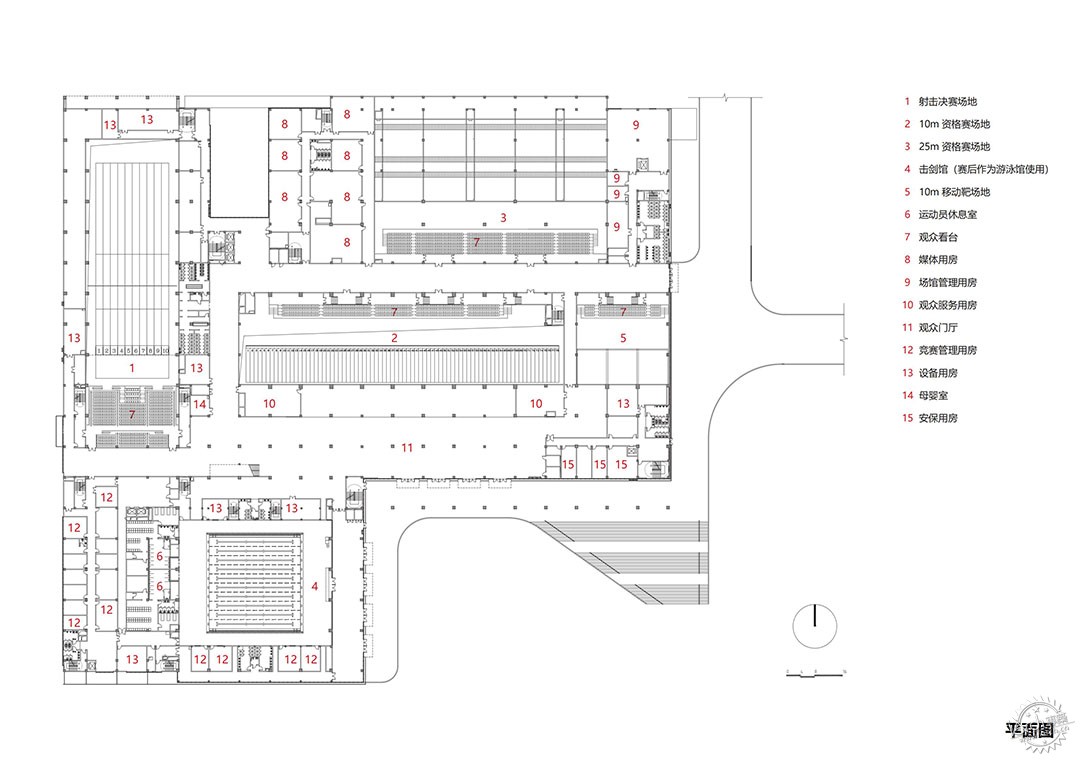

△ 平面图

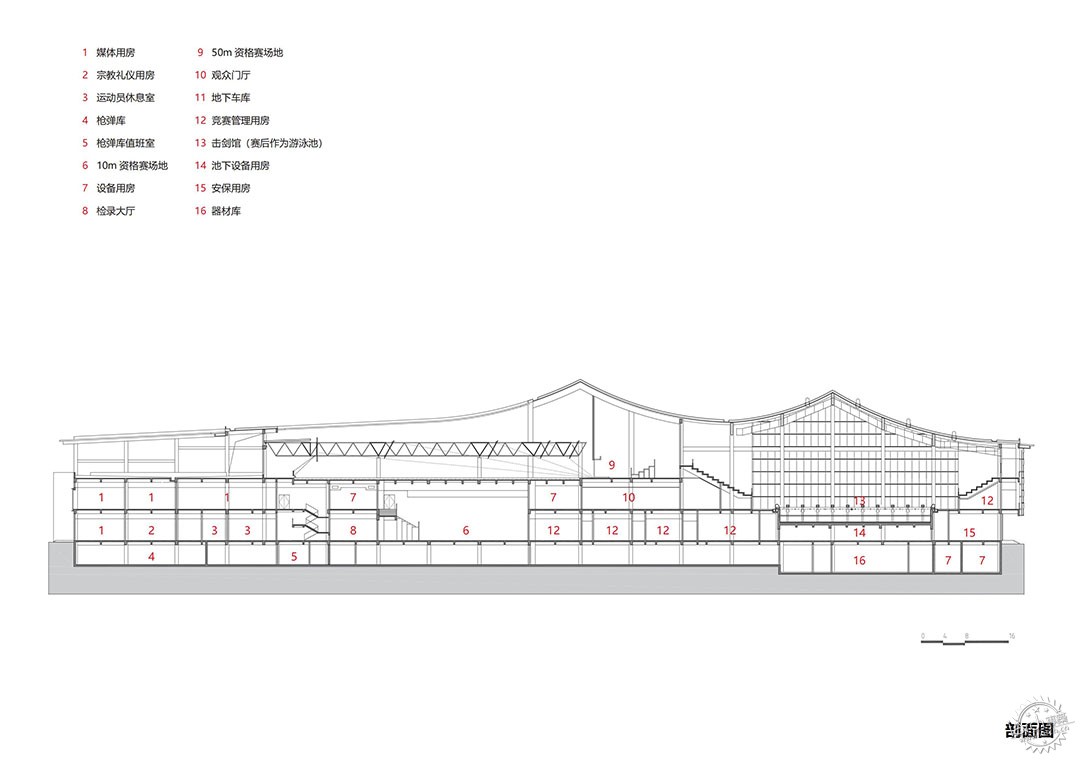

△ 剖面图


△ 剖面图


△ 立面图

*项目信息
项目名称：富阳银湖体育中心—亚运射击射箭现代五项馆
项目类型：体育建筑
建筑事务所/公司/机构/单位：浙江大学建筑设计研究院ACRC
公司所在地：浙江，杭州
项目地址：浙江省杭州市富阳银湖新区九龙大道与龙溪南路交叉口西
建成状态：建成
设计时间（起迄年月）：2018.7-2019.3
建设时间（起迄年月）：2019.3-2021.6
用地面积（平方米）：275182㎡
建筑面积（平方米）：82360.35㎡

*视觉信息
图片摄影：赵强
视频摄影：吴清山
项目参与者
设计总负责：胡慧峰
工程负责人：章晨帆 黎冰
建筑：章晨帆 方华 吕宁 黄迪奇 朱金运 张子权
结构：张正雨 江帆
给排水：欧阳辉 王铁风
暖通：曹志刚 朱晟炜 李心童
电气：袁松林 冯世震 邹帆 郑凯
智能化：林华 叶敏捷 袁骁男
照明：王小冬 王俊杰 刘一晗 冯百乐 吴旭辉
装饰：叶坚 黄江慧 林云辉
装饰电气：肖舒峥 俞子铖
幕墙：杭飞 钭莉莎 骆闻馨 袁增嵘
园林：冯斌 乌姬娜 沈海涛 张倍倍 徐晖 王崛 朱群建
市政：陈浩 吴玲玲 凌嘉媛 周华 朱敏 王雪燕 孙哲
岩土：陈赟 杨勤锋 辛蕾 顾家诚
委托方：杭州富阳银湖新区建设有限公司
施工方：上海宝冶集团有限公司

建筑材料
屋面：铝镁锰金属屋面
立面：铝合金单元百叶幕墙
室内立面：木丝吸音板
