本期制图教室针对设计概念如何落实到图纸的表达，选择2015年的Evolo竞赛一等奖作品作为案例，试着给大家解析一遍整个制作流程。该设计表现的是一个带透明感的新建筑，与既有的城市环境和谐的融合在一起，大隐隐于市，这种低调的高贵不是一般人能有的气质~图纸的制作手法上采用的是渲染图和实景照片的合成，而作为背景的环境实景图跟渲染图的光影、雾气以及整体氛围的协调就是画面的关键。

先来快速浏览一下我们的制图拆解过程：



好，定格我们最终的效果



敲黑板敲黑板！接下来是步骤拆解，往下拉，看看这张黑白风效果图是怎样诞生的。

STEP 1建    模

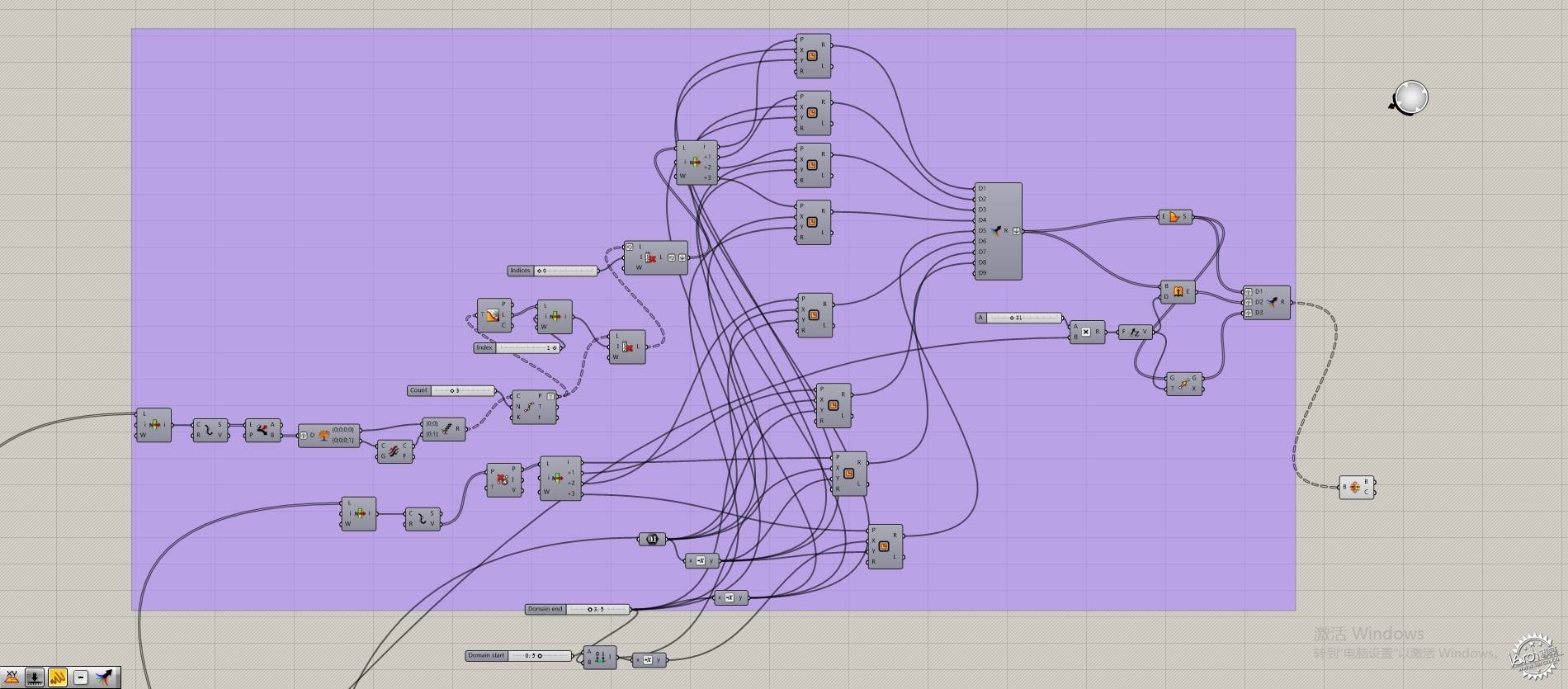

可以看出，这张效果图是模型渲染与实景照片合成的结合体，对于建模部分我们只需要完成主体塔楼部分即可。对于塔楼我们大致可以把模型分为两个部分：（1）外部框架、支撑、玻璃围护；（2）内部的楼板 因为有图片可以看出，塔楼外部框架是具有明显上下交错的规律，因此选择grasshopper进行建模可以极大的加快建模的效率。





建模步骤大致可以分为以下几步：1：确定平面轮廓，向上复制



2：偏移形成内侧轮廓线，内外轮廓线放样形成内外玻璃

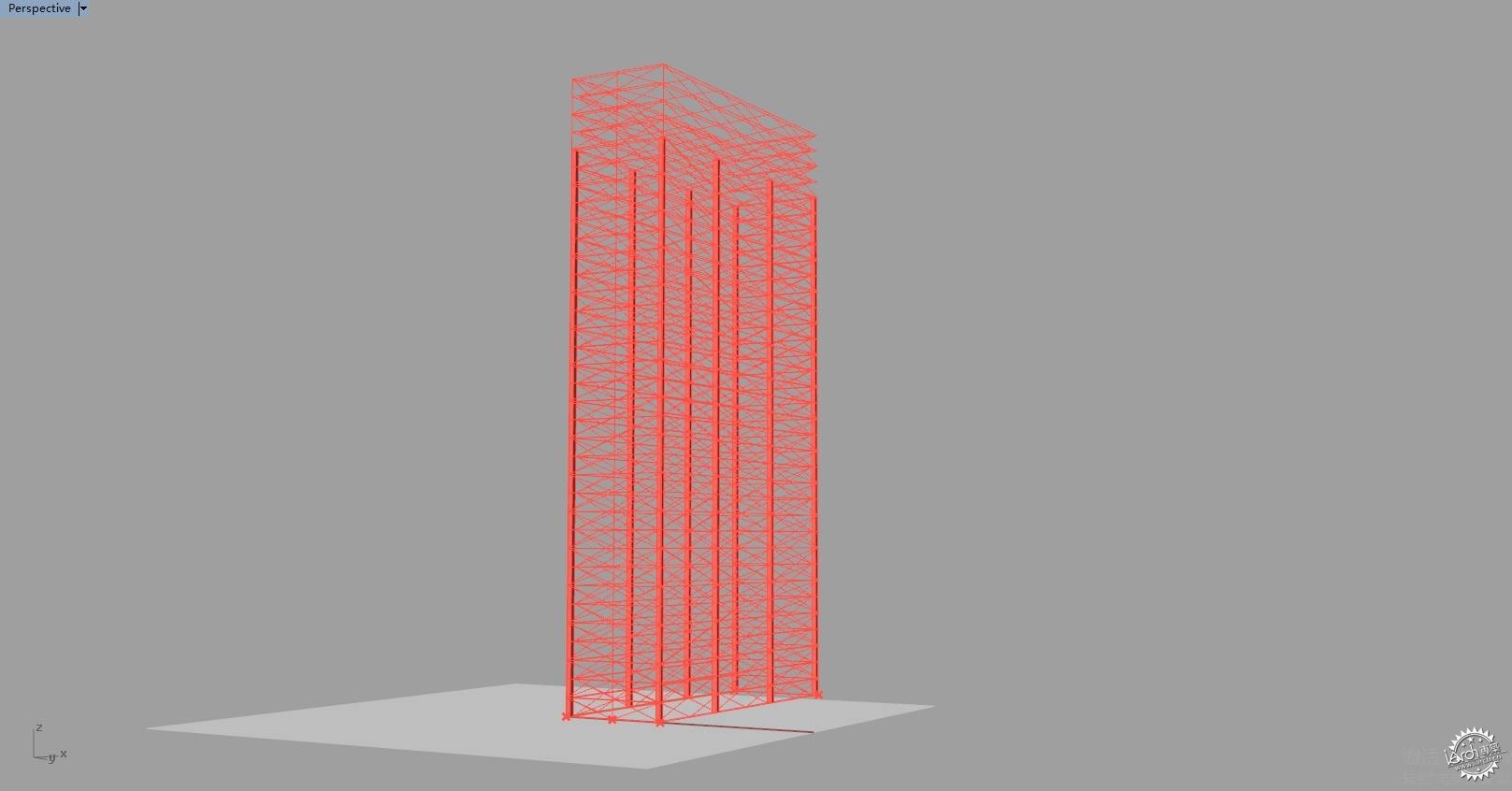

3：编织外部框架



4：编织内部框架



5：画柱子



6：补上正前方三根垂直框架

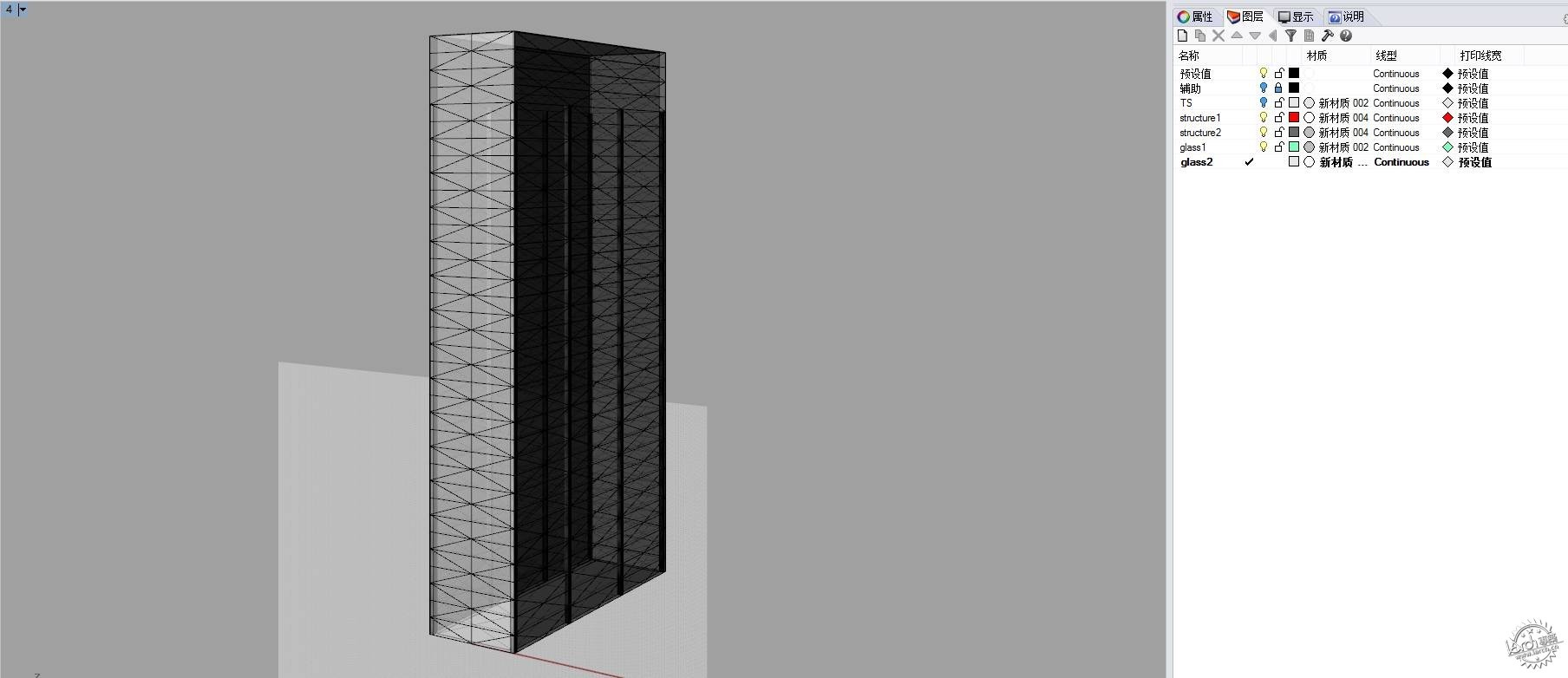

好，到这一步塔楼外部的建模就基本完成看，把GH里面各个部分按图层分别bake出来进入Rhino界面。



然后我们就要进行内部楼板的搭建了。因为楼板造型较为扭曲，因此采用TS捏型的方法进行建模。



这样模型就基本完成了，总结一下，这个模型的制作并不难，但运用合适的软件是关键。适用的软件可以极大的加快了建模的速度。

STEP 2渲     染

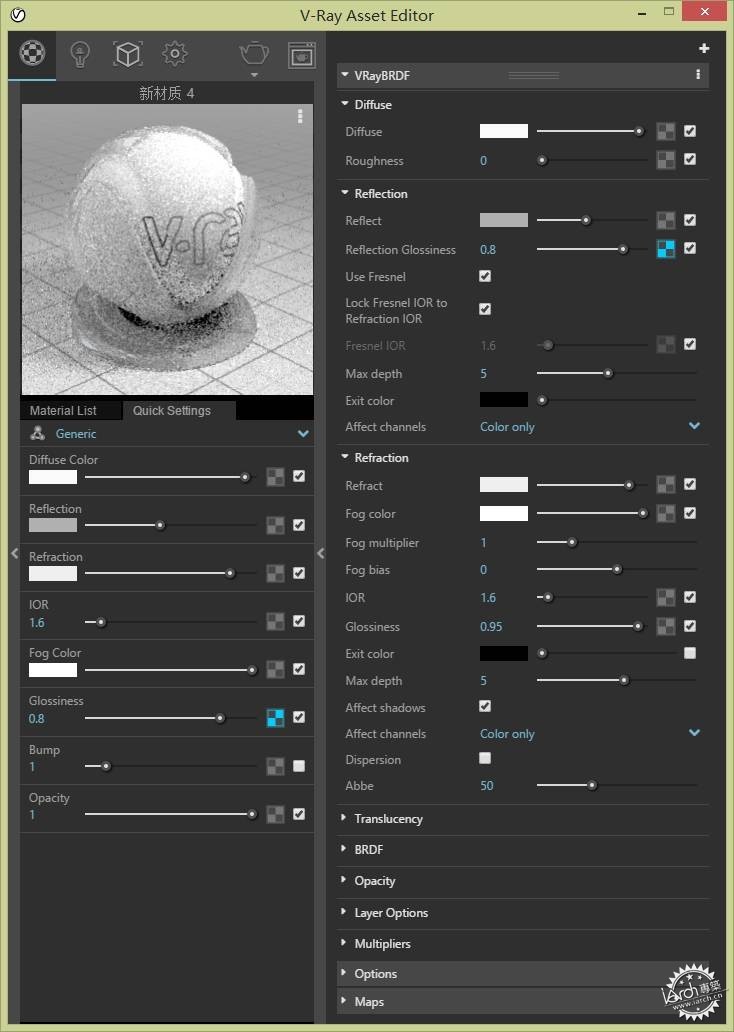

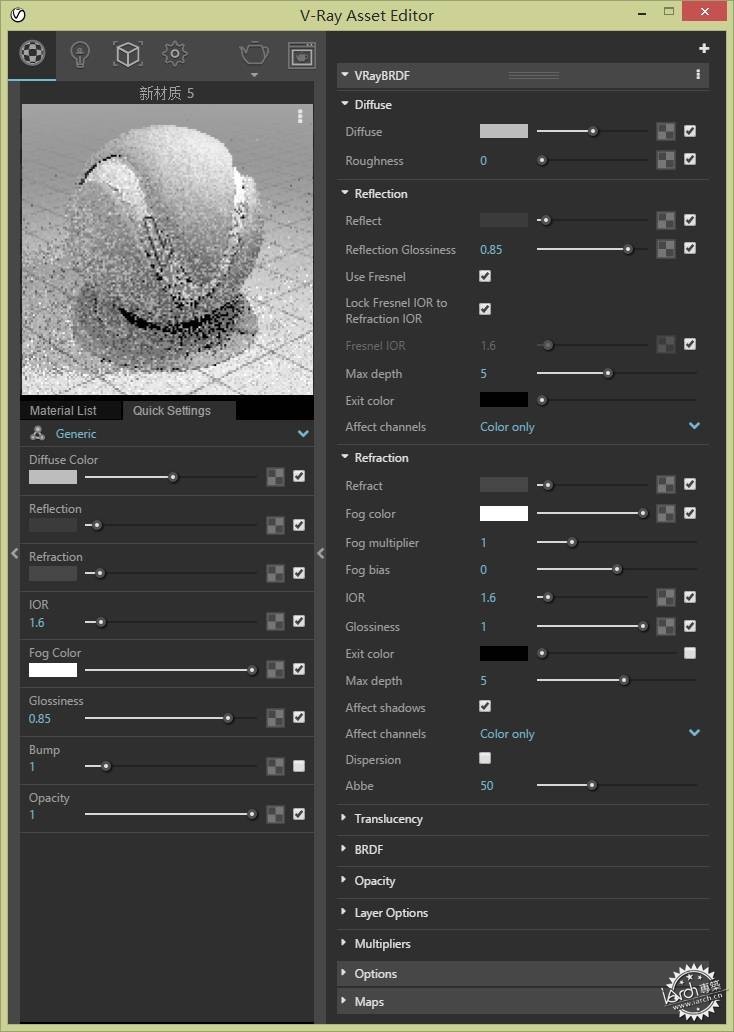

进入VRay for SU的界面，因为模型比较简单，只需要简单设置几个材质即可，这里注意的是为了提高楼板的透光感，我将楼板混凝土材质加了一些毛玻璃的特性，既具有折射属性。材质参数设置如下：

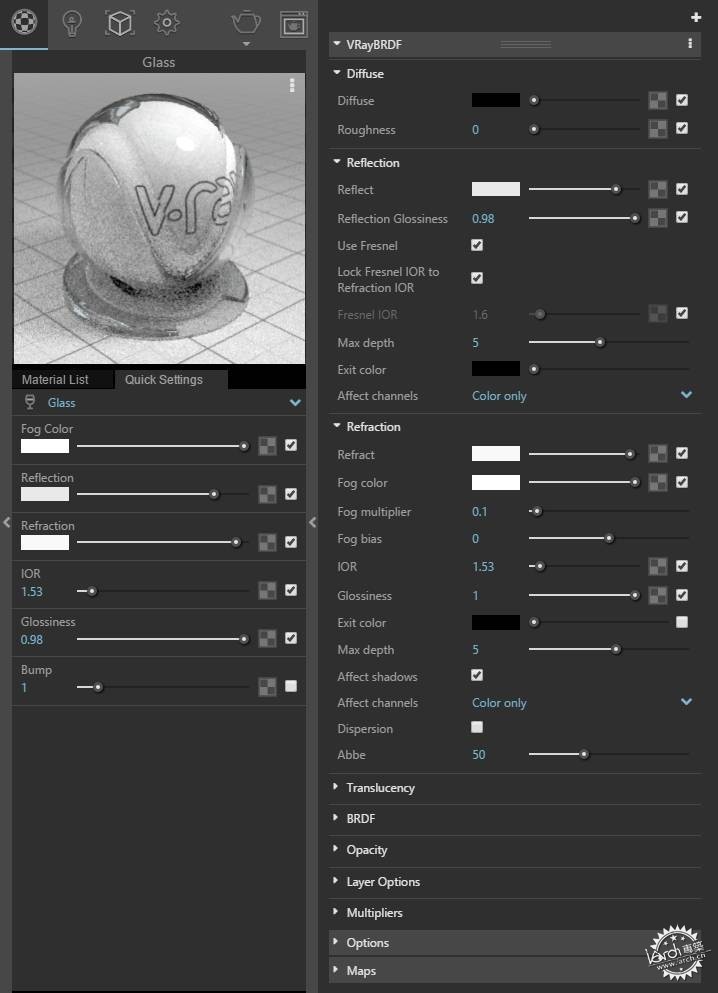

1：外侧玻璃材质



2：内侧玻璃材质



3：柱子材质



4：楼板材质

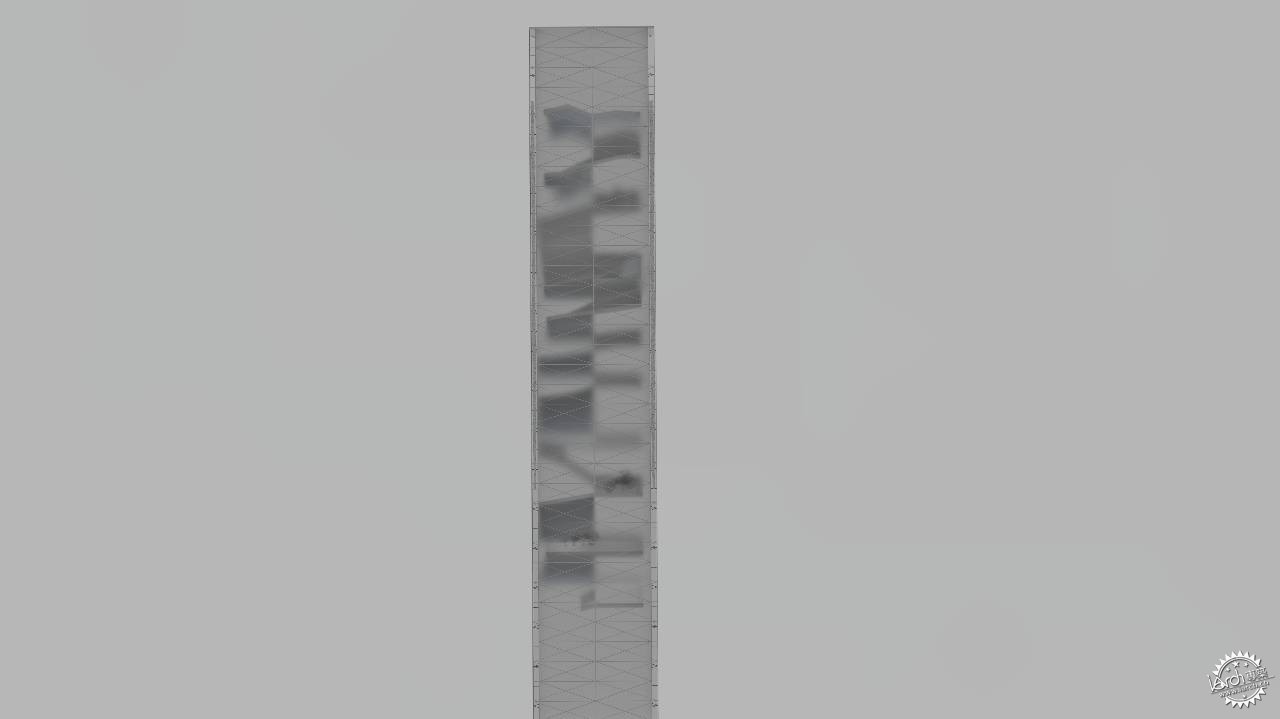

渲染结果如下

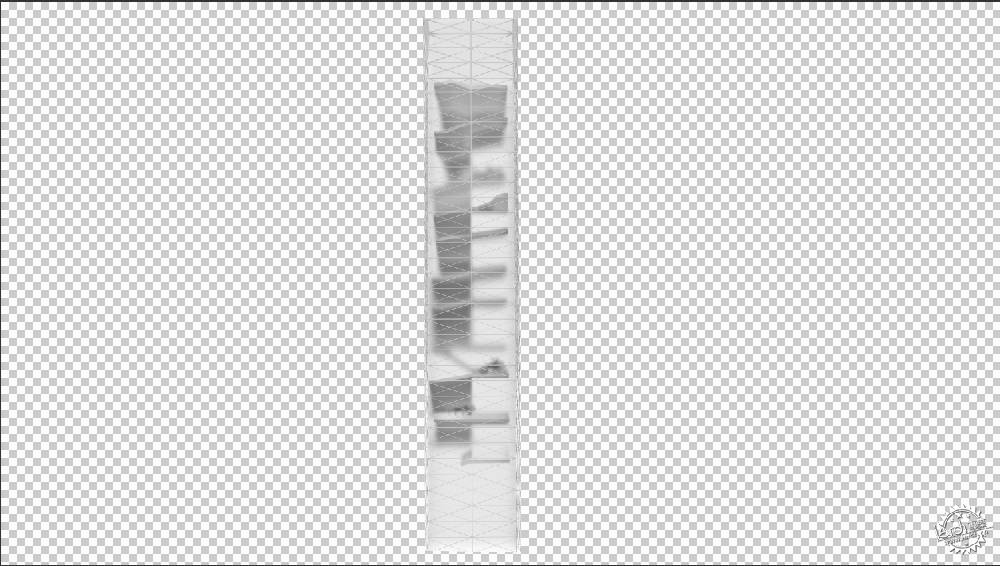

用cameraraw滤镜对渲染图进行调整，使其更为通透一些。






STEP 3 后期PS

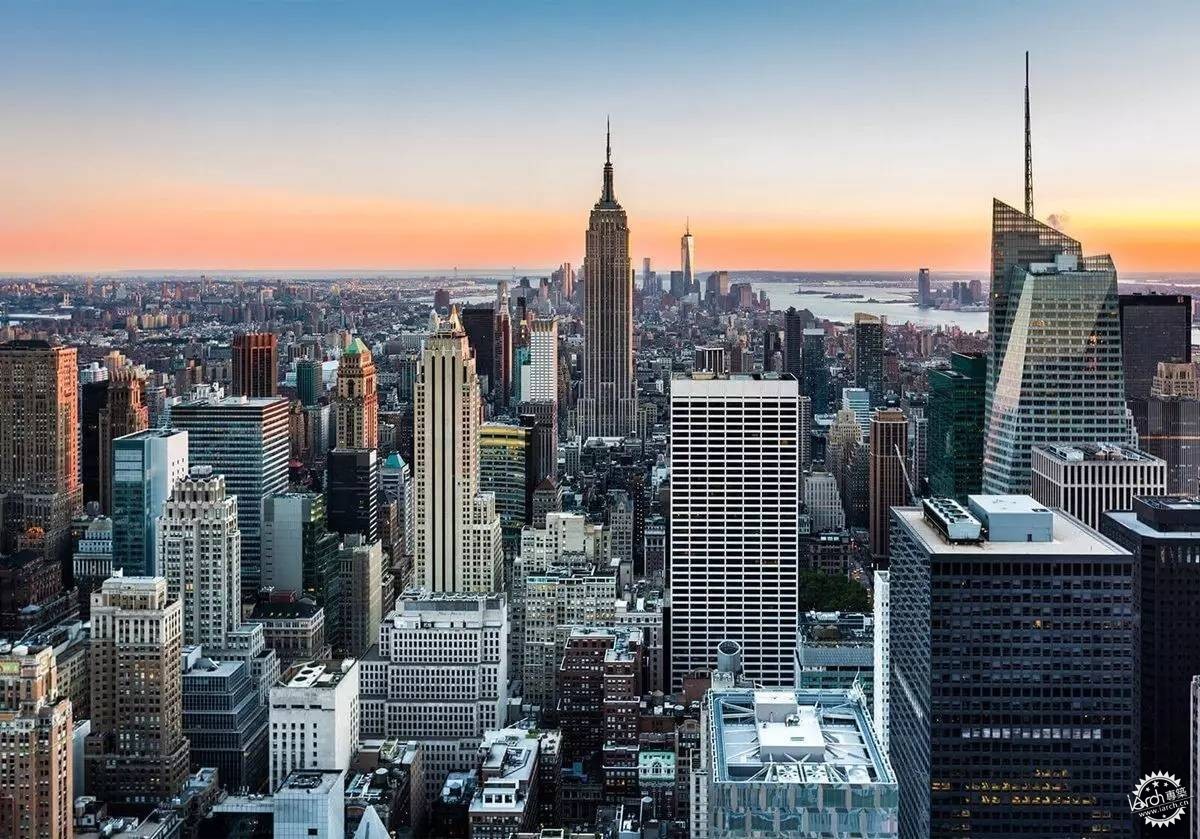

因为原图是渲染与实景照片合成，因此后期首要的工作就是找到与原图接近的照片。因为可以很明显的看出来这个照片为曼哈顿街景，进入Google输入Manhattan。找到如下照片。

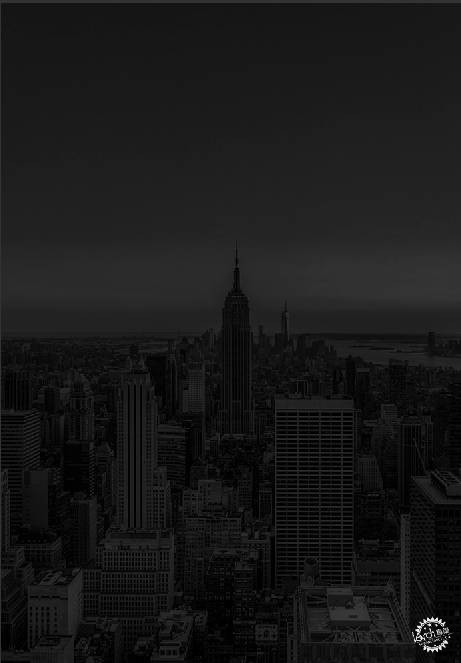

因为原图具有较为强烈的明暗对比，因此我们后期的思路是将原图调整为明暗两张图，在通过蒙版的合成实现明暗对比，将原图进入PS修剪画面大小，调为暗色并补齐天空。



为了方便观察对位，我们在这一步后先把渲染好的建筑放入图片中。通过蒙版使其和图片环境融合并遮挡住后面的帝国大厦。



通过色相饱和度图层调整其明暗

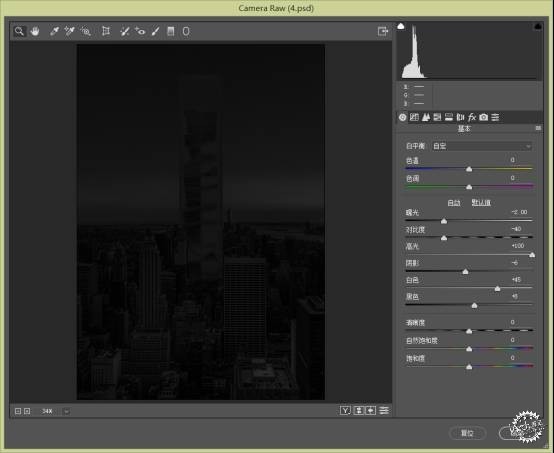

盖印转化为智能对象后通过cameraraw进一步细调其明暗。完成暗部制作。

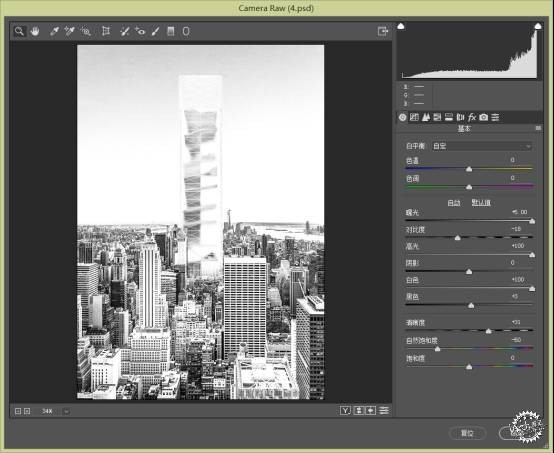

之后复制一份再次运用cameraraw完成亮面制作。



之后运用蒙版实现明暗面的混合



注意因为近景处的楼房存在光线的遮挡，其背面蒙版要单独绘制



之后用雾气笔刷刷出雾气效果



雾气往往会造成模糊，因此运用高斯模糊来模拟贴近这种效果。



再运用蒙版保留清晰部分



从网上下载一张图片，截取天空，去色调整后添加蒙版放入图片



然后就可以把我们调整好的建筑渲染图第二次放入文档之中，蒙版可以直接复制第一次放入时的蒙版。

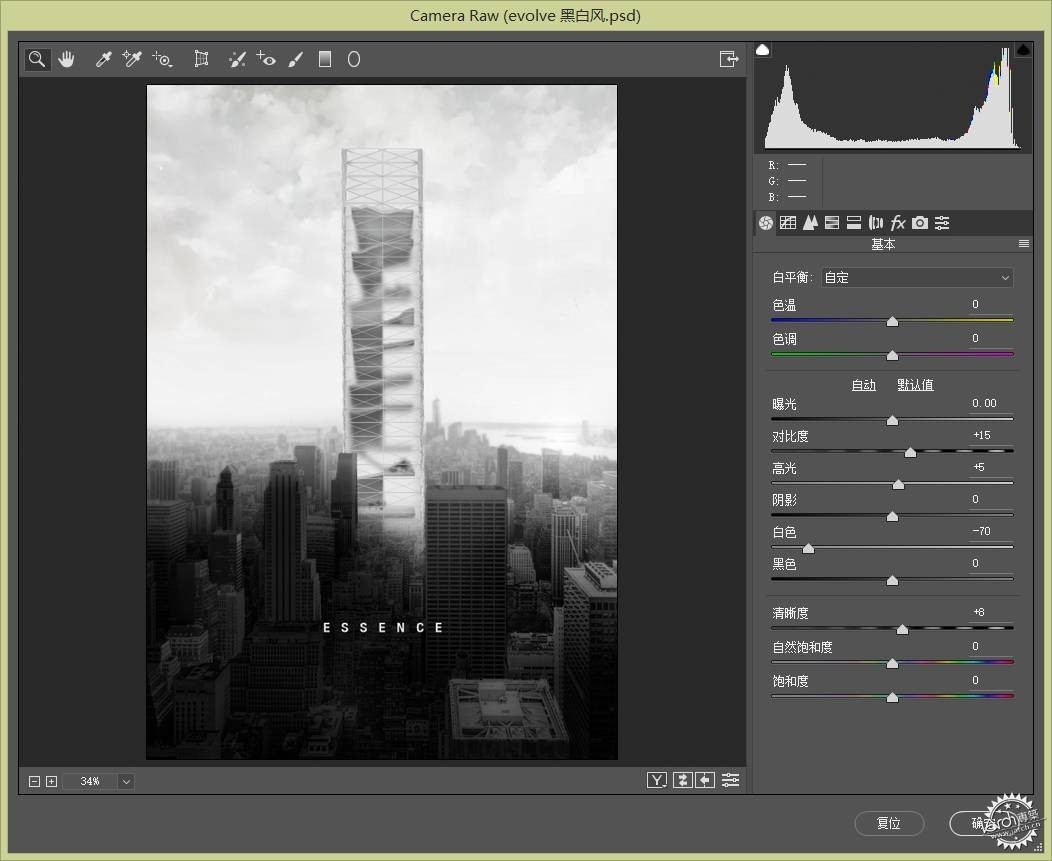

添加文字后，用滤镜camera raw和柔光模糊叠加进行微调就可以啦。
