感谢作者外方,将本文授权「专筑网」发布

我觉得每个人都会经历题主的这个阶段,这是很正常的。

图做的漂亮一是和自己的审美有关,这个各位答主都有说,我就不细谈了。

二是和自己的眼界有关,因为很多时候有个无奈的事实不得不承认,就是我们不是做不出,而是根!本!就!想!不!到!原来分析图还能有这么多表现方法!这事如同雅思写作,即使我们的语法一点问题都没有,但如果只知道用一种句式,那写出来的作文可想而知= =而会了被动句啊从句啊倒装啊同义词替换啊blabla,作文的水平自然会有所提升。

对于这种信息不对称造成的水平不均衡,通过积累就会有一定程度的弥补。所以呢,看得多了自然也就心中有丘壑,现在就开始积累分析图的画法吧~~

下面仅谈个人的体会,有空再补充。图片均来自http://pinterest.com

1.在说第一点之前,我觉得可以先粗略总结一下分析图的形式类别:

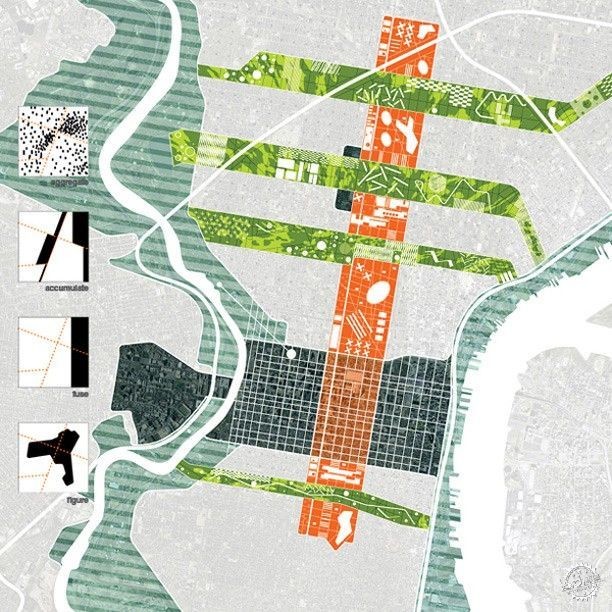

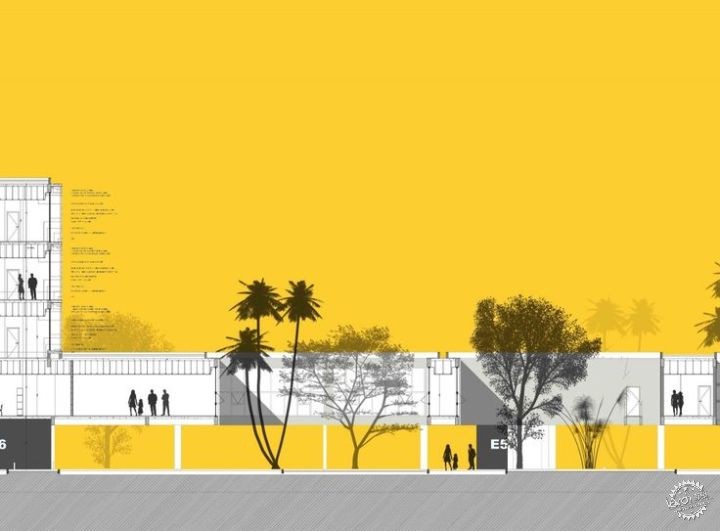

1.1无透视图类,如各类平面分析图,立面剖面图

怎样将建筑或园林分析图做得很漂亮?第1张图片


怎样将建筑或园林分析图做得很漂亮?第2张图片



1.2轴测&空间透视图类,如意向空间示意

怎样将建筑或园林分析图做得很漂亮?第3张图片

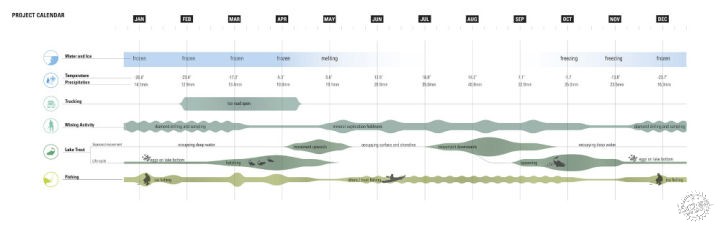

1.3表类,各种反映数据关系的柱状图、饼图、折线图、表格etc...

怎样将建筑或园林分析图做得很漂亮?第4张图片


怎样将建筑或园林分析图做得很漂亮?第5张图片

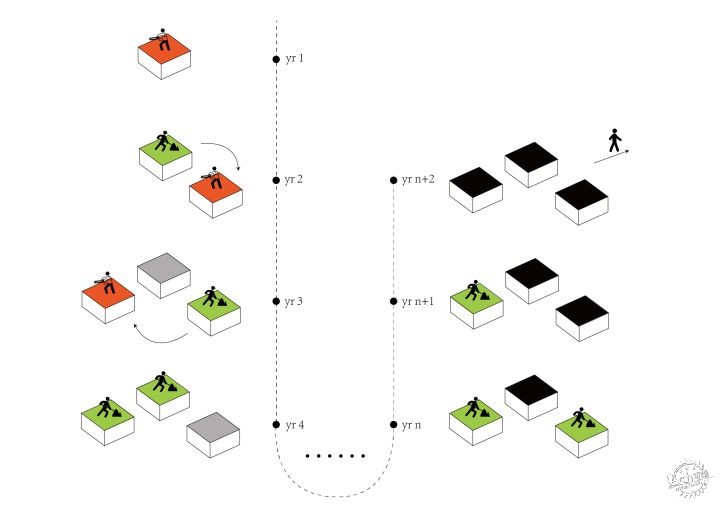

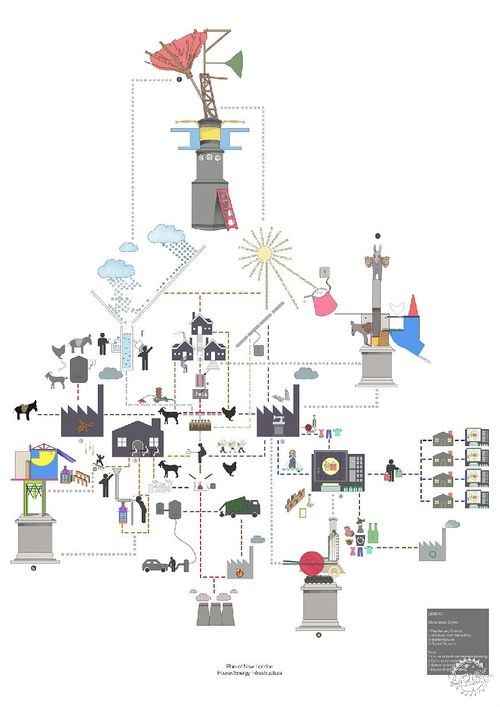

1.4流程图类,如示意技术原理、场地演替、不同要素间关系等

怎样将建筑或园林分析图做得很漂亮?第6张图片


怎样将建筑或园林分析图做得很漂亮?第7张图片



1.5以上4项组合类

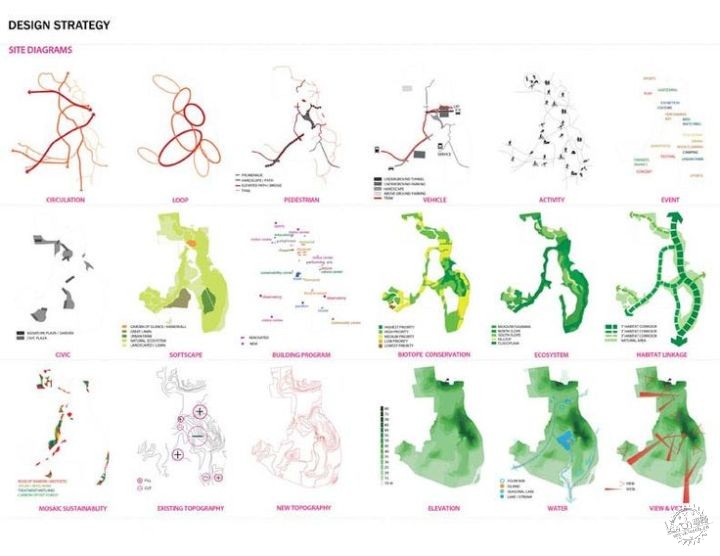

1.5.1同类图多次重复运用,如类似麦克哈格的千层饼模型风格,多轴测图阵列

怎样将建筑或园林分析图做得很漂亮?第8张图片

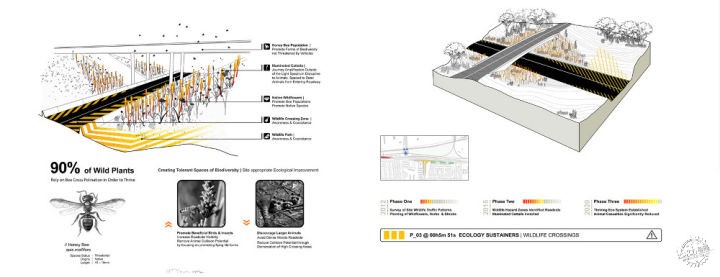

1.5.2不同类图混合作用,就是图表混排之类啦

怎样将建筑或园林分析图做得很漂亮?第9张图片


2.搞清楚分析图的类别有助于构建一个基本的分析图制作印象,接下来说一下如何收集。。。嗯就是找找找找找啊找。。。广撒网去找总有一款你会喜欢~ 2.1pinterest, gooood, dezeen, issuu, ArchDaily, Behance等各类设计资讯相关网站是一个好选择

2.2对景观专业的人来说,美国景观建筑师协会(American Society of Landscape Architects)每年会征集专业公司和高校学生的设计作品进行评奖。其官网http://asla.org上每年会公布几十个当年专业奖和学生奖的作品(当然往年的都能查到)。相信知名事务所的方案和GSD UPENN UVA LSU RISD等各大院校学生的图面也够学一阵了吧XD

2.3各大设计事务所如BIG的官网也可以,不过大部分可能出于商业目的不会过详细的展示所有的分析图,因此可能会对分析图内容的理解造成一定的影响。

ps 个人习惯以http://pinterest.com(就是花瓣网山寨的那个)为核心进行收集与发散查找 :

1.开始可以通过一些关键词来找图(比如architecture, landscape, competition, layout, board presentation等词组合或者单独查找)
2.之后在出来的图挑选好的pin一下建立自己的剪辑。
3.当然也可以根据找到的图进入别人所创建的board,然后follow那些board,这样之后再登陆pinterest显示的就是你follow别人的board里的图了。同时follow类似主题多了的话系统也会推送相关的图给你。由此就像滚雪球一样可以看到更多相关的图。
4.此外pinterest上的图会有原地址链接,因此可以顺藤摸瓜到原网站,然后继续在原网站搜寻。。。。以此类推

(= =轻拍,我不是故意要中英夹杂,只是pinterest是英文网站,直接用上面的词会比较好操作些...)

3.具体过程

3.1软件的运用
这个其他知友也说得比较详细了,答主可以参考。从我自身感受来说的话,SU CAD AI PS用得比较多。步骤笼统来说可以有以下几点:

3.1.1线框的获得
如用SU建模后调整风格导出DWG格式的模型线框,CAD描出的场地平面等

3.1.2线形的调整
图面好看的细节之一是秩序的调和,那在分析图中不同线型的区分无形中会给分析图的效果加分。因此将上一步的线框文件导入AI进行线宽调整

3.1.3后期效果
简单说就是再将上一步调整后的线框文件用AI和PS继续上色调整吧

3.2图面的细节
软件只是构建了图面的框架,要是让图面美观的话还得继续修修= =

3.1.2中提到的分线型算是一个,另外还有色彩的运用,形式的重复&统一,不同分析图大小关系等……我觉得这些算是基本的平面构成原理吧,大家学校都有学平时见到的好的案例里也都有运用,就不细说了orz

3.3具体制作的话我习惯现根据具体方案梳理出和设计逻辑相关的内容,再根据内容(是平面?数据?还是概念的切入推导生成?)选择合适的表达方式。确定好表达方式后再根据2中提到的网站选择合适的学习范本。当然过程不绝对,可能看到一些案例后会对之前的想法产生新的构思,会再反过来调整内容的表达方式……概括说就是一个反复修正的过程,做设计的你我都懂得TAT

总之在我看来,设计表现简单来说就是看图说话,所有的图面都是为了让人理解自己的设计动机和逻辑。因此,单纯的学习效果图表现技法可能会造成知其然而不知其所以然的后果。基于此,我建议边实战边练习,将图面技法与具体方案结合起来,才能更快理解分析图的制作,提升表达功力。现在专业的学生竞赛也蛮多的,不妨每学期结合自身情况参加一些。一来得到更多练习,二来deadline是恒久不变的第一生产力。嗯,所以逼一逼自己才能知道自己有多优秀……
